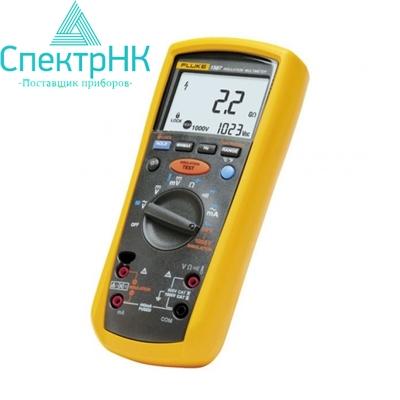

Мегаомметр Fluke 1507

Измерение постоянного и переменного напряжения

Точность

Диапазон 600,0 В

Разрешение 0,1 В

от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3)

Полное входное сопротивление

3 МОм (номинальное), < 100 пФ

Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):

> 60 дБ при постоянном напряжении 50 или 60 Гц

Защита от перегрузки

600 В, среднеквадратичное или постоянное напряжение

Измерение сопротивления заземления

Диапазон/разрешение

20,00 Ом 0,01 Ом

200,0 Ом 0,1 Ом

2000 Ом 1,0 Ом

20,00 кОм 0,01 кОм

Точность

± (1,5% + 3)

Защита от перегрузки

2 В, среднеквадратичное или постоянное напряжение

Напряжение испытания на обрыв цепи

> 4 В, < 8 В

Ток короткого замыкания

> 200 мА

Характеристики изоляции

Диапазон измерений

от 0,01 МОм до 10 ГОм

Испытательные напряжения

50 В, 100 В, 250 В, 500 В, 1000 В

Погрешность испытательных напряжений

+ 20%, - 0%

Ток короткого замыкания

1 мА, номинальный

Саморазряд

Время разряда < 0,5 секунд для C = 1 мкФ или менее

Индикатор напряжения в цепи

Запрещает измерение, если напряжение на зажимах > 30 В

Максимальная емкостная нагрузка

Работает с нагрузкой до 1 мкФ

Точность измерений:

50 В: ±(3% + 5)

100 В: ±(3% + 5)

250 В: ±(1,5% + 5)

500 В: ±(1,5% + 5)

1000 В: ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм

Общие характеристики

Максимальное напряжение на одном из контактов:

600 В, переменное среднеквадратичное или постоянное напряжение

Температура хранения

от -40° C до 60° C

Рабочая температура

от -20° C до 55° C

Температурный коэффициент

0,05 x (указанная погрешность)/1° C для температур 28° C ( 82° F)

Относительная влажность

от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)

от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)

от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)

Вибрация

Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2

Удары

Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)

Электромагнитная совместимость.

В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)

Безопасность

Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)

Сертификация:

CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание

Батареи

Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)

Время работы батареи

При проверке изоляции: Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.

При измерении сопротивления: Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.

Размер

5,0 см В x 10,0 см Ш x 20,3 см Д

Вес

550 г

Степень защиты

IP40

Высота над уровнем моря

Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В

Нерабочее состояние (хранение): 12,000 м

Возможность превышения диапазона:

110% диапазона

Принадлежности, входящие в комплект поставки:

Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений

Степень защиты

IP40

Питание

4 щелочных батареи типа AA (NEDA 15 A или IEC LR6)

Размеры, мм

50x100x203

Вес, кг

0.550

Рабочая t °C

-20 +55

t °C хранения

-40 +60
