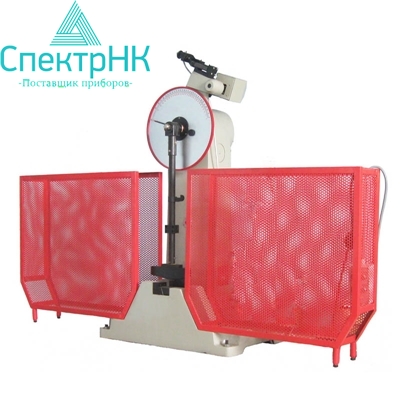

Маятниковые копры КМ

Маятниковые копры КМ

Испытательные маятниковые машины ударного типа «КМ» (копры маятниковые, копры) выпускаются в соответствии с ГОСТ 10708-82, предназначены для создания нормированного значения меры силы, при проведении механических испытаний на двухопорный изгиб образцов высокой прочности в режиме удара.

Данные испытательные машины применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций в случаях, когда необходимо получить точные значения ударной вязкости материалов при большом объеме образцов в минимальные сроки.

Электромеханические маятниковые испытательные машины предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +10 до +35? и относительной влажности до 85% без конденсации. Лабораторные испытательные машины подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

Копры маятниковые типа «КМ» напольного исполнения предназначены для испытания податливости воздействию металлических материалов с высокой ударной вязкостью таких, как сталь, железо и их сплавы, под воздействием динамических грузов и измерения энергии разрушения образцов при их испытаниях на двухопорный ударный изгиб. Предназначены для испытания образцов с U и V — образными концентраторами, с наибольшими запасами потенциальной энергии маятников 150, 250, 300, 500 и 800 Дж.

Модели копров отличаются максимальным запасом потенциальной энергии маятников, скоростью движения маятника в момент удара, массой и габаритными размерами. Кроме того, копры маятниковые могут иметь варианты нестандартного исполнения по техническому заданию Заказчика в пределах конструкционных возможностей копра.

Копры маятниковые типа «КМ-М» оснащены электронно-цифровой системой управления и обработки сигнала, что позволяет получать данные в электронном и печатном виде. После разрушения образца автоматически подсчитывается энергия, затраченная на разрушение, и сохраняются данные испытания в памяти микропроцессора. В любое время имеется возможность распечатки сохраненных данных испытания.

Копры маятниковые типа «КМ-А» оснащены автоматизированными цифровыми системами измерения и управления. Автоматическая система управления (А) позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания согласно ГОСТ 9454, ISO148-2-1998, ASTM-А370, EN 100045-1 и др.

Управление автоматизированным копром маятниковым осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол испытания.

Структура условного обозначения маятниковых машин ударного типа:

КМ-ХХХY

• КМ – копер маятниковый;

• ХХХ  – наибольший запас потенциальной энергии маятника (300Дж, 500Дж, 800Дж);

• Y – дополнительное оснащение испытательной машины (М – стационарный микропроцессорный пульт оператора, А – автоматическая система управления).

Пример условного обозначения:

«Копер маятниковый КМ-300-А» — Копер маятниковый по методу Шарпи с наибольшим запасом потенциальной энергии маятника 300Дж с автоматической системой управления и обработки данных испытания.



Комплект поставки

Все поставляемые с копрами маятниковыми комплектующие имеют специальную маркировку и проходят перед отправкой тестовые испытания на подтверждение заявленных характеристик. Материал и твердость поверхности захватов выбирается с учетом наибольшей адгезии между захватами и испытуемыми образцами по методикам выбранных клиентом стандартов.

Стандартный комплект поставки копра маятникового КМ-300

№ п/п	Наименование	Характеристика	Количество, шт.
1	Станина копра		1
2	Молот	Большой (300Дж) Малый (150Дж)	1 1
3	Регулировочные пластины	L=40 мм.	1 компл.
4	Шаблон (пластина с выбранным центром)	L=40 (U,V) мм.	1
5	Защитное ограждение*		1 компл.
6	Ключ гаечный накидной	S=16 мм.	1
7	Анкерные болты	М16/250 мм.	4
8	Руководство по эксплуатации		1
9	Аттестационный сертификат		1

Стандартный комплект поставки копра маятникового КМ-500

№ п/п	Наименование	Характеристика	Количество, шт.
1	Станина копра		1
2	Молот	Большой (500Дж) Малый (250Дж)	1 1
3	Регулировочные пластины	L=40 мм.	1 компл.
4	Шаблон (пластина с выбранным центром)	L=40 (U,V) мм.	1
5	Защитное ограждение*		1 компл.
6	Ключ гаечный накидной	S=16 мм.	1
7	Анкерные болты	М16/250 мм.	4
8	Руководство по эксплуатации		1
9	Аттестационный сертификат		1

Стандартный комплект поставки копра маятникового КМ-800

№ п/п	Наименование	Характеристика	Количество, шт.
1	Станина копра		1
2	Молот	Большой (800Дж) Малый (500Дж)	1 1
3	Регулировочные пластины	L=40 мм.	1 компл.
4	Шаблон (пластина с выбранным центром)	L=40 (U,V) мм.	1
5	Защитное ограждение*		1 компл.
6	Ключ гаечный накидной	S=16 мм.	1
7	Анкерные болты	М16/250 мм.	4
8	Руководство по эксплуатации		1
9	Аттестационный сертификат		1

Примечание: При минимальном оснащении копра в комплект поставки включается переносной пульт оператора на гибком соединительном кабеле – 1 шт. При оснащении копра микропроцессорным блоком в комплект поставки включается стационарный пульт оператора – 1 шт., соединительный кабель – 1 шт. При оснащении копра цифровым отсчетным устройством в комплект поставки включается персональный компьютер – 1 шт., соединительный кабель – 1 шт., программное обеспечение обработки данных – 1 шт., принтер – 1 шт.

* – для модификации КМ (с ручным управлением) защитное ограждение в стандарный комплект не входит.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Внесены в Госреестр Российской Федерации №62492-15
• Сертификат соответствия





Технические характеристики
