Дефектоскоп МД-13ПР

Тип оборудования: Дефектоскоп магнитопорошковый

Страна производитель: Россия

Серия: МД

Модель: МД-13ПР

Описание магнитного дефектоскопа МД-13ПР

МД13 ПР - дефектоскоп магнитопорошковый (Обнаружение поверхностных поперечных трещин средний части осей вагонных колёсных пар.) - диаметр рабочего отверстия 240 мм. Допускается использование дефектоскопа для контроля других деталей из ферромагнитных материалов.

Назначение

Дефектоскоп магнитопорошковый разъемный МД13ПР предназначен для обнаружения поверхностных поперечных трещин средней части осей вагонных колесных пар при неразрушающем контроле магнитопорошковым методом. Магнитный дефектоскоп позволяет производить контроль осей при намагничивании их приложенным продольным магнитным полем соленоида 13ПР, питаемого переменным током частотой 50Гц. Возможность выявления дефектов основана на явлении притяжения частиц магнитного порошка в местах выхода на поверхность магнитного потока, связанного с наличием в контролируемой детали нарушений сплошности.

Намагничивание контролируемой детали производится с помощью соленоида. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход части его на поверхность. На поверхности детали создаются локальные магнитные полюсы, притягивающие частицы магнитного порошка, в результате чего дефект становится видимым. Категория размещения 4.2 по ГОСТ 15150-69 (цеховые условия вагонных депо и ремонтных заводов МПС РФ).

Он предназначен для контроля средней части оси сформированной колесной пары сухим способом нанесения магнитного индикатора (порошка типа ПЖВ5.160 по ГОСТ 9849). Дефектоскоп МД-13 ПР может быть использован при контроле средней части оси мокрым способом, если блок контроля и проводники соленоида защищены от попадания на них суспензии.

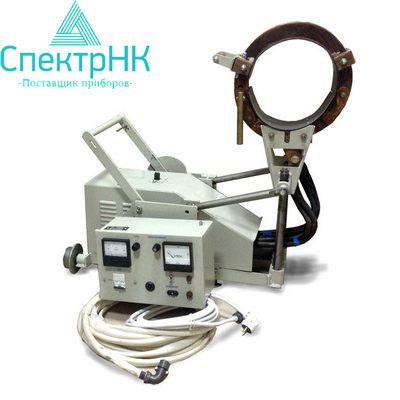

Дефектоскоп состоит из блока управления и блока контроля с разъемным соленоидом.
Блок управления предназначен для подключения блока контроля к сети 220 В (50 Гц). На лицевой панели блока управления расположены стрелочные индикаторы напряжения сети и намагничивающего тока, выключатели сети и переносного светильника на 12 В.

Блок контроля преобразует напряжение сети 220 В (50 Гц) в напряжение питания соленоида 3,5 В. Диаметр рабочего отверстия соленоида - 240 мм.
Блок контроля и соленоид размещены на тележке, которая перемещается вдоль контролируемой средней части оси. Блок контроля имеет подъемное устройство с рычажной подачей, позволяющее устанавливать соленоид на нужной высоте.

Длина зоны достаточной намагниченности в зависимости от максимального размера поперечного сечения детали при намагничива­нии

Напряженность маг­нитного поля, А/см*	Длина зоны ДН, мм:
	Максимальный размер поперечного сечения (диаметр) детали, мм:
	60	80	100	120	140	160	180	200	220
15	240	240	240	240	240	240	230	220	210
20	230	230	230	230	230	230	220	210	200
30	190	190	140	140	140	140	120	120	120
40	160	160	90	90	90	90	80	80	80
50	130	130	60	60	60	60	50	50	50

Основные размеры дефектоскопа и его составных частей

- габаритные размеры блока управления, не более, мм 395x180x340;
- габаритные размеры блока контроля, не более, мм 860x360x820;
- длина соединительного кабеля, не менее, м 10;
- диаметр рабочего отверстия разъемного
соленоида, не менее мм 240;

Масса дефектоскопа и принадлежностей не более 106,5 кг

- масса блока управления, не более, кг 14;
- масса блока контроля, не более, кг 82;
- масса соединительного кабеля, не более, кг 8;
- масса принадлежностей, не более, кг 2,5.

Комплект поставки МД13-ПР

1. Блок управления
2. Блок контроля

Монтажные части

1. Кабель соединительный
2. Провод заземления

Принадлежности

• Распылитель магнитного порошка
• Светильник РВО-42УХП2
• Лампа накаливания МО 12-40
• Лампа неоновая ТЛ3-1-2, цоколь Е10 - 6 шт
• Лампа неоновая ТЛЖ-1-2 - 6 шт
• Вставка плавкая ВП-1-1-0,5 А - 5 шт
• Вставка плавкая ВП2Б-1-6,3 А - 5 шт

Технические характеристики
