Дефектоскоп МД-12ПШ

Тип оборудования: Дефектоскоп магнитопорошковый

Страна производитель: Россия

Серия: МД

Модель: МД-12ПШ

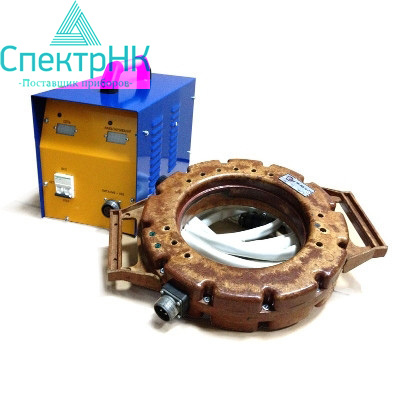

Описание магнитопорошкового дефектоскопа МД12-ПШ

МД12 ПШ - дефектоскоп магнитопорошковый (Обнаружение поверхностных поперечных трещин в шейках и пред ступичными частями осей вагонных колёсных пар, хвостовиках автосцепок) - диаметр рабочего отверстия 200 мм.

Он предназначен для контроля шеек оси колесных пар и других деталей диаметром или максимальным размером поперечного сечения не более 150 мм. Намагничивающее Устройство дефектоскопа выполнено в виде круглого соленоида с рабочим отверстием диаметром 200 мм. Магнитное поле по мере удаления от торцов корпуса соленоида симметрично убывает. Помещенные внутрь соленоида протяженные детали постоянного сечения намагничиваются симметрично относительно торцов корпуса соленоида.

Предназначен для обнаружения поверхностных поперечных трещин во внутренних шейках и средних частях осей локомотивных колесных пар.

МАГНИТОПОРОШКОВЫЙ МЕТОДНЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ДЕТАЛЕЙ ВАГОНОВ в соответствии с руководящим документом РД 32.159—2000

Принцип действия магнитопорошкового

Возможность выявления дефектов основана на явлении притяжения частиц магнитного порошка в местах выхода на поверхность магнитного потока, связанного с наличием в контролируемой детали нарушений сплошности. Намагничивание контролируемой детали производится намагничивающим устройством. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход части его на поверхность. На поверхности детали создаются локальные магнитные полюсы, притягивающие частицы магнитного порошка, в результате чего место дефекта становится видимым.

Перечень деталей вагонов, контролируемых с помощью дефектоскопа МД12ПШ

Колесная пара и буксовый узел

1. Ось колесной пары в сборе - Шейки и пред под-ступичные части (открытые)
2. Стопорная планка - Вся поверхность

Тележки грузовых вагонов

1. Шкворень - Вся поверхность

Тележки рефрижераторных вагонов

1. Люлечная (опорная) балка - Поверхность цапф
2. Люлечная подвеска - Вся поверхность
3. Тяга подвески тележки КВЗ - И2 - Вся поверхность
4. Тяга подвески тележки ЦМВ - Вся поверхность
5. Валики люлечного и рессорного подвешивания - Цилиндрическая поверхность
6. Наконечник эллиптической рессоры тележки ЦМВ - Вся поверхность
7. Хомут эллиптической рессоры тележки ЦМВ - Наружные поверхности
8. Шкворень - Вся поверхность

Тележки пассажирских вагонов

1. Серьга центрального подвешивания- Вся поверхность
2. Тяга подвески тележек КВЗ - ЦНИИ - Вся поверхность
3. Тяга поводка тележек КВЗ - ЦНИИ- Вся поверхность
4. Валики люлечного подвешивания - Вся поверхность
5. Стержень предохранительный- Вся поверхность
6. Шкворень - Вся поверхность

Тормозная рычажная передача

1. Подвеска тормозного башмака грузовых и рефрижераторных вагонов - Вся поверхность
2. Подвеска тормозного башмака пассажирских вагонов - Вся поверхность
3. Тормозная тяга - Сварной шов и около шовные зоны длиной от 100 до 150 мм

Энергосиловое оборудование рефрижераторных вагонов

1. Шатун дизеля - Вся поверхность
2. Вал распределительный дизеля- Вся поверхность
3. Шатунный болт дизеля- Вся поверхность
4. Коленчатый вал компрессора- Вся поверхность
5. Вал кулачковый топливного насоса- Вся поверхность
6. Вал привода топливного насоса- Вся поверхность
7. Поршневой палец- Вся поверхность
8. Толкатель- Вся поверхность

Электрическое оборудование и привод генератора пассажирских вагонов

1. Шестерня-вал редуктора ТРКП - Вся поверхность, включая зубья и резьбу
2. Вал редуктора ТРКП - Вся поверхность
3. Вилка со шлицевой втулкой карданного вала ТРКП - Вся поверхность, включая шлицы
4. Вал ведомый привода ТК-2 - Вся поверхность
5. Вал полый - Вся поверхность
6. Кронштейн опоры - Вся поверхность, включая шлицы и резьбу
7. Валик опоры момента- Вся поверхность
8. Вал шлицевой- Вся поверхность
9. Фланцевые вилки- Вся поверхность
10. Вилка со шлицами привода МАБ-11 и ВБА -32/2 - Вся поверхность, включая шлицы
11. Вал генератора - Хвостовик

Автосцепное устройство

1. Корпус автосцепки - Зона перехода от хвостовика к головной части; перемычка хвостовика; кромки отверстия для клина тягового хомута; поверхность хвостовика; верхние углы окна для замка и замкодержателя; нижние углы окна для замка и замкодержателя; угол сопряжения боковой и ударной поверхностей большого зуба; угол сопряжения тяговой и боковой поверхностей большого зуба; кромки контура большого зуба
2. Клин тягового хомута - Вся поверхность
3. Валик тягового хомута - Вся поверхность
4. Маятниковая подвеска - Вся поверхность
5. Стяжной болт поглощающего аппарата - Вся поверхность, включая резьбу

Транспортеры

1. Ролик - Вся цилиндрическая поверхность
2. Водило - Вся цилиндрическая поверхность
3. Серьга- Вся поверхность
4. Цапфа - Вся поверхность

Винтовая упряжь

1. Крюк тяговый- Вся поверхность
2. Винт винтовой Упряжи- Вся поверхность
3. Ось (валик рессорный)- Вся поверхность
4. Серьга стяжки- Вся поверхность
5. Скоба стяжки- Вся поверхность
6. Стержень буферного прибора- Вся поверхность
7. Коренной лист рессоры- Вся поверхность

Длина зоны Достаточной Намагниченности в зависимости от максимального размера поперечного сечения детали при намагничива­нии

Напряженность маг­нитного поля, А/см*	Длина зоны ДН, мм:
	Максимальный размер поперечного сечения (диаметр) детали, мм:
	60	80	100	120	140	160	180	200	220
15	570	570	530	530	510	410	370	-	-
20	530	530	530	530	510	330	330	-	-
30	370	370	370	370	350	230	190	-	-
40	270	250	250	250	230	150	150	-	-
50	210	170	170	170	150	-	-	-	-
60	170	130	-	-	-	-	-	-	-



Комплект поставки дефектоскопа МД-12ПШ

• Намагничивающее устройство шеечное
• Блок управления
• Кабель сетевой
• Кабель соединительный
• Провод заземления
• Розетка РШ-п-20-IРУЗ-01-10/220

Технические характеристики
