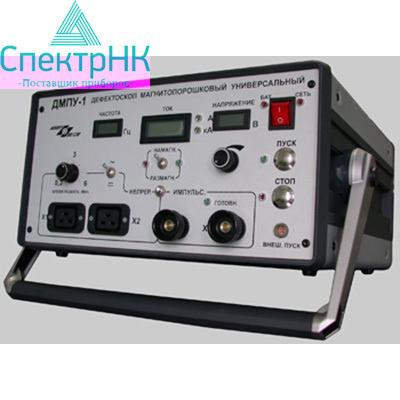

Дефектоскоп ДМПУ-1 универсальный

Назначение магнитопорошкового дефектоскопа ДМПУ-1

Дефектоскоп магнитопорошковый универсальный ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля. Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.

Преимущества

• Большая амплитуда и длительность импульсов тока
• Оптимальная двухкатушечная схема намагничивания изделий диаметром до 125 мм
• Все режимы намагничивания и размагничивания
• Возможность работы от источников постоянного тока  с сохранением всех режимов работы
• Большая полезная мощность при малом весе дефектоскопа
• Параметры намагничивающих устройств

1. Катушки К-130 (2 шт.)

Для одной катушки:
Внутренний диаметр 130 мм
Длина кабеля, 2 м
Максимальная напряженность магнитного поля в центре одной катушки
(при токе 10А), А/см, не менее 320

2. Электромагнит «ИНТРОТЕСТ ЭМ-02»:

Масса 4.5 кг
Межполюсное расстояние (объединенный сердечник), 50 ÷ 210
Максимальный ток (действующее значение), А 7
Амплитуда напряженности поля в середине межполюсного расстояния*:
— при работе с электронным регулятором ЭРТ-02-АС, А 45 см
— при работе от ДМПУ-1, А 5 см
— тангенциальная составляющая напряженности магнитного поля измерена
на пластине сечением 170×5 мм при межполюсном расстоянии 180 мм.
Подъемная сила (при межполюсном расстоянии 210мм)  11 кг

комплект поставки дефектоскопа ДМПУ-1

• Электронный блок ДМПУ-1
• Катушки намагничивания К-130
• Стержень для закрепления катушек на заданном расстоянии
• Лоток для контроля малогабаритных изделий
• Кабель намагничивающий сечение 16мм², длина 4м
• Кабель сетевого питания
• Сумка для упаковки и переноса электронного блока дефектоскопа
• Чемодан или сумка для упаковки и переноса катушек намагничивания
• Руководство по эксплуатации 4276-005-20872624-2008 РЭ
• Методика поверки магнитопорошкового дефектоскопа ДМПУ-1 МП 36-261-2009

Технические характеристики
