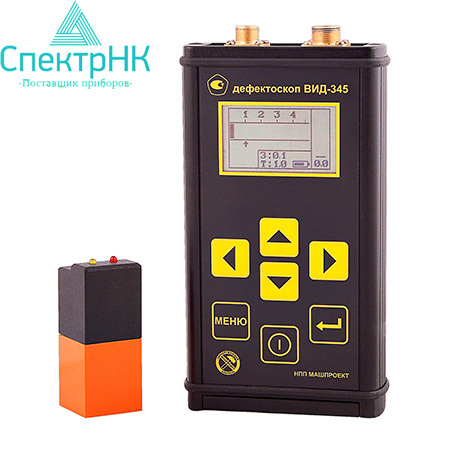

Вихретоковый дефектоскоп ВИД-345

Тип оборудования: Дефектоскоп вихретоковый

Страна производитель: Россия

Серия: ВИД

Модель: ВИД 345

Поиск и расчёт глубины трещин стрессо-коррозионного типа в конструкциях феромагнитного образца и под поверхностью покрытия с изоляцией и коррозией осуществляется магнитно-вихретоковым дефектоскопом ВИД-345. В том числе, он контролирует толщину покрытия с изоляцией, находящейся под наблюдением.

Метод работы базируется на комбинации двух принципов — магнитное и вихретоковое определение дефектных мест. Благодаря этому возможна работа, когда изделие имеет грубую скоррогированную поверхность, и сквозь слой изоляции с переменной толщиной без вспомогательного перестроения.

Наблюдение проводится над трубами, трубопроводными системами, нефтевыми газопроводами, сосудами давления, энергетическими объектами, элементами конструкций.

Купить магнитно-вихретокового дефектоскопа ВИД-345

Была проведена метрологическая аттестация магнитно-вихретокового дефектоскопа ВИД-345.Он находится в Государственном Реестре измерительных приборов, обладает множеством почётных наград.

Характерные особенности устройства:

• Работает с грубым скоррогированным покрытием труб с длительным сроком использования.
• Влажная и грязная поверхность не мешает функционированию.
• Не требует перестройки при работе с переменными толщинами покрытия с изоляцией.
• Сканирует необходимую местность, выявляет и определяет глубину стрессо-коррозионной трещины и коррозии.
• При контроле величины покрытия с изоляцией путём скана определяется и анализируется присутствие коррозионных разрушений.
• Сменные датчики при надобности дополнительно оснащаются.
• Сохраняет качество эксплуатации даже в тяжёлых рабочих условиях благодаря наличию металлических элементов, корпусного покрытия электронного блока устройства и датчиков.
• Износостойкость гарантирована благодаря кварцевой контактной поверхности системы датчиков.
• Показания приборов при надобности оперативно и легко корректируются и подстраиваются.
• Регулировка порога минимально выявляемой глубины трещин и толщины покрытия с изоляцией.
• Оповещение о дефекте в сопровождении света или звука (с возможностью подключения к наушникам).
• Оснащён программным обеспечением на русском языке, доступный к пониманию для каждого пользователя.

Рабочий процесс

Магнитно-вихретоковый дефектоскоп ВИД-345 обладает двумя режимами работы:

1. Использование техники определения дефектов и расчёта глубин трещин с контролированием толщины покрытия при изоляционном покрытии с толщиной в 0-4 миллиметров.
2. Анализ и поиск проблемных мест при изоляционном покрытии с толщиной больше 4 миллиметров.

К преимуществам ВИД-345 также относятся

• прочный металлический корпус датчика и электронного блока;
• износостойкая (кварц) контактная поверхность датчика;
• русскоязычный интерфейс;
• световая и звуковая (в том числе через наушники) сигнализация о дефекте;
• возможность питания как от аккумулятора (зарядное устройство входит в комплект поставки), так и от щелочных гальванических элементов.

Преимущества прибора

1. Работа по грубой, скоррогированной поверхности (трубы, бывшие в эксплуатации, детали конструкций, механизмов).
2. Работа по влажной, грязной поверхности.
3. Работа по поверхностям с переменной толщиной изоляционного покрытия без дополнительной перестройки.
4. Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
5. Постоянный контроль толщины изоляционного покрытия в процессе сканирования дает возможность выявления коррозионных язв.
6. Оснащение/дооснащение дополнительными сменными датчиками.
7. Металлические корпуса электронного блока дефектоскопа и датчиков для обеспечения эксплуатации в жестких полевых условиях.
8. Контактная поверхность датчиков из кварца обеспечивает стойкость к истиранию.
9. Оперативная подстройка (корректировка) показаний прибора.
10. Регулируемые пороговые устройства по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
11. Сигнализация дефекта - световая, звуковая, звуковая через наушники.
12. Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И РАБОТАЙ "

КОМПЛЕКТАЦИЯ
Электронный блок дефектоскопа	1 шт.
Датчик дефектоскопа	1 шт.
Кабель для подключения датчика к дефектоскопу	1 шт.
Контрольный образец с имитацией трещины	1 шт.
Контрольная прокладка	1 шт.
Аккумулятор (заранее установлен в прибор)	2 шт.
Зарядное устройство	1 шт.
Наушники	1 шт.
Руководство по эксплуатации (совмещено с паспортом)	1 шт.
Чехол для закрепления дефектоскопа на груди оператора	1 шт.
Сумка для переноски и хранения	1 шт.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Дополнительный датчик для дефектоскопа
Запасной кабель для подключения датчиков к дефектоскопу
комплект запасных аккумуляторов
Контрольные образцы
