Спектроколориметр ТКА-ВД

Назначение спектроколориметр ТКА-ВД

Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Подробнее о приборе ТКА-ВД

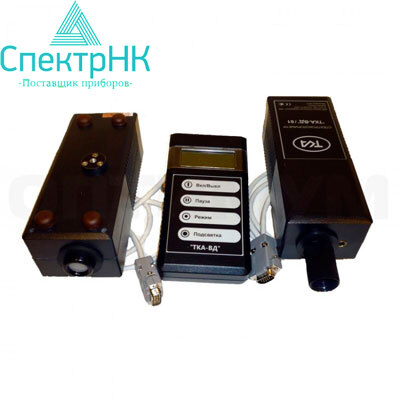

Конструктивно "ТКА-ВД" (базовая модель) состоит из трёх функциональных блоков:
– 01 "Яркость" (сменный оптоэлектронный блок с кабелем, входной тубус ø21 с линзой),
– 02 "Освещённость"  (сменный оптоэлектронный блок  с кабелем, входное окно с молочным стеклом ø17),
– блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с гибкой клавиатурой и двухстрочным символьным дисплеем, с подсветкой.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой.

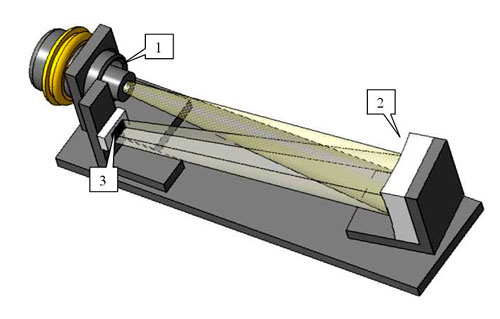

Оптоэлектронный блок прибора Спектроколориметр "ТКА-ВД" представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

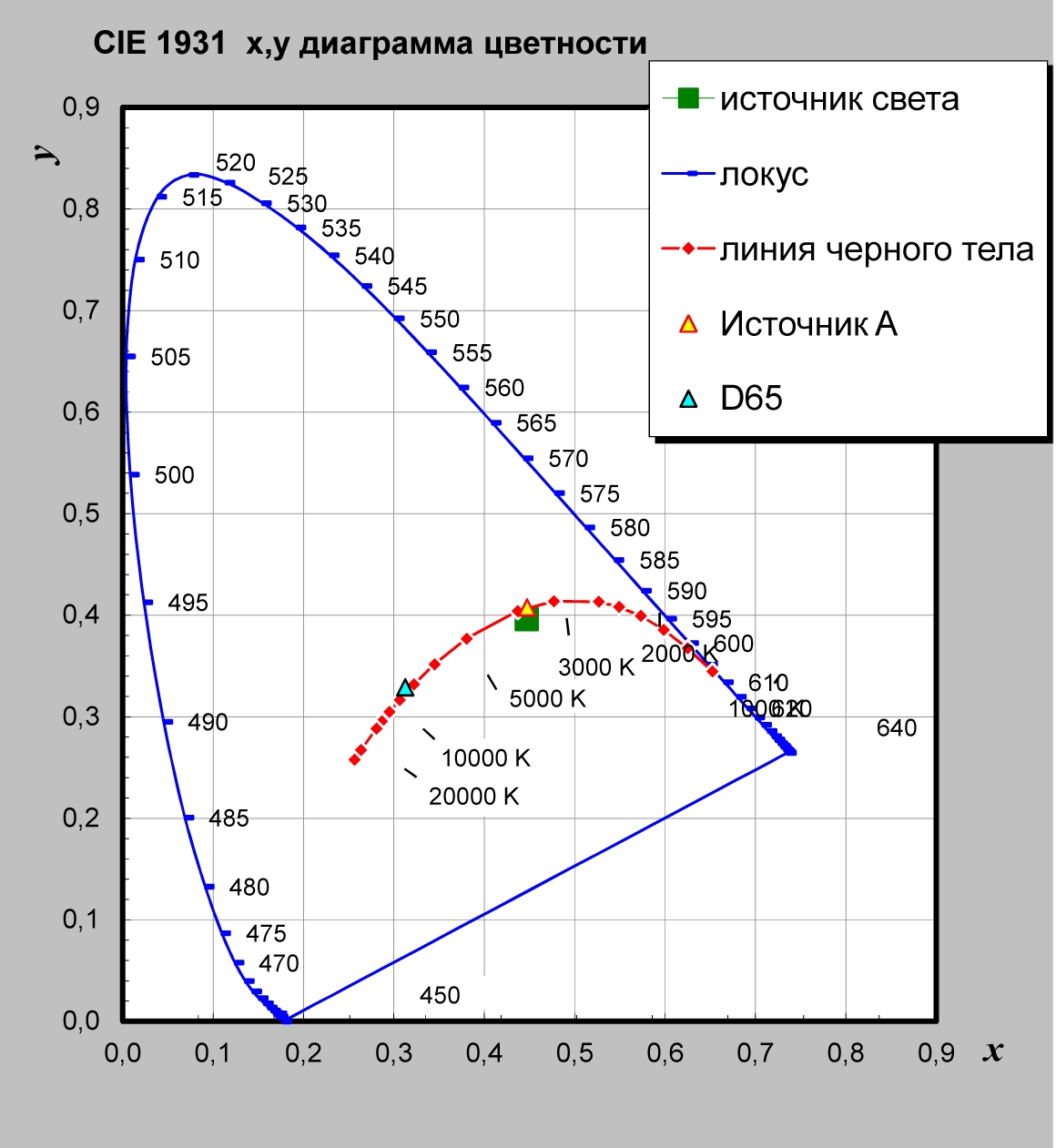

Оптическая схема полихроматора прибора спектроколориметр и результат измерения

Основные преимущества прибора

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени
• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации

Переключение режимов прибора на ЖКИ происходит по замкнутому циклу кнопкой "Режим"

1	Отображение яркости L, кд/м2(или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31
2	Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u', v') в системе МКО 76
3	Отображение координат цвета X, Y, Z
4	Отображение коррелированной цветовой температуры Тц, К

Прибора спектроколориметр "ТКА-ВД" имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS - 232 (виртуальный USB) . Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.

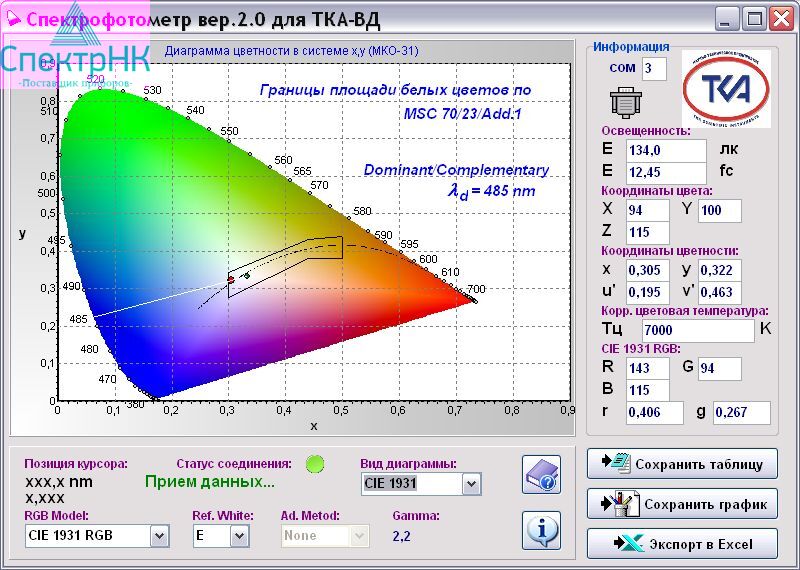

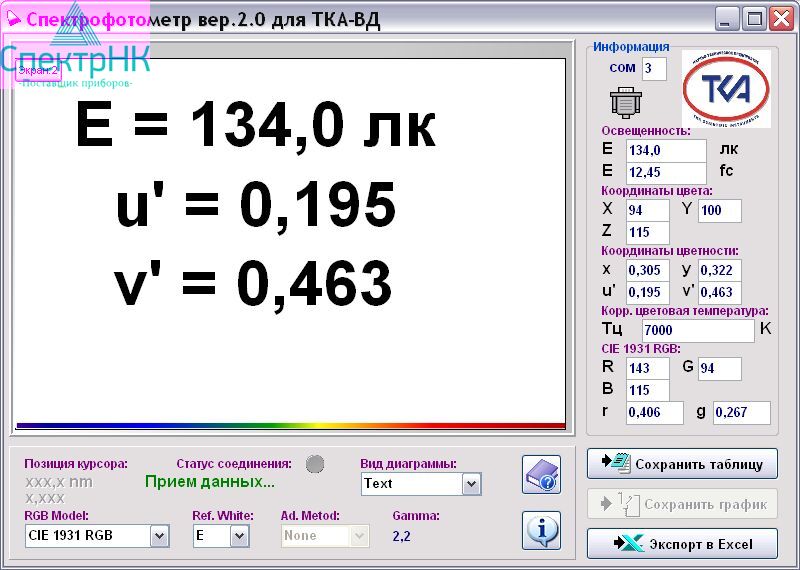

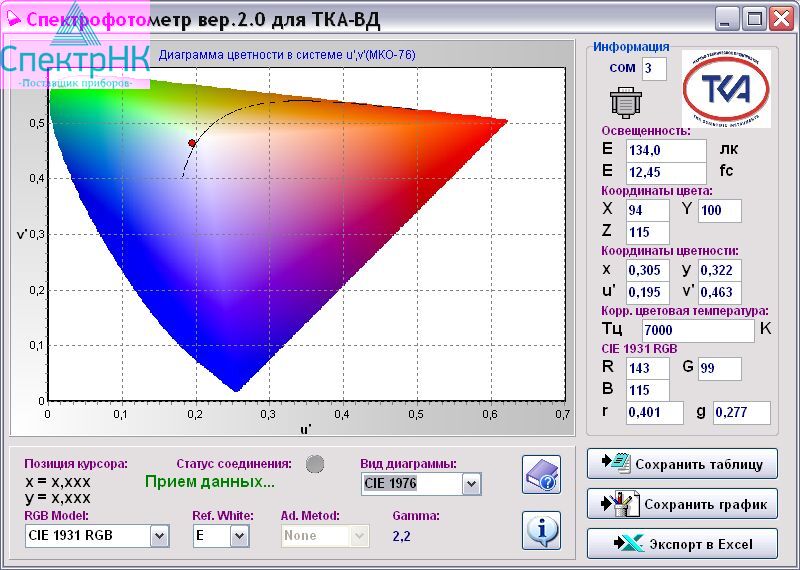

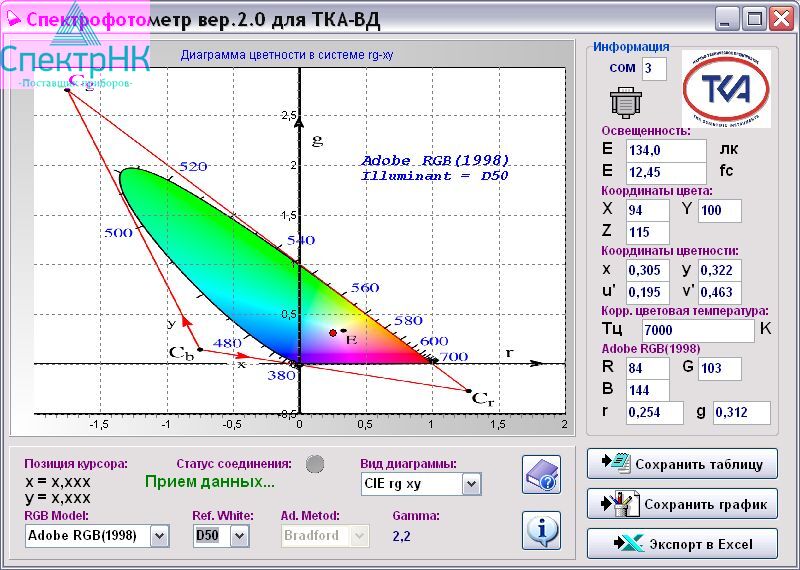

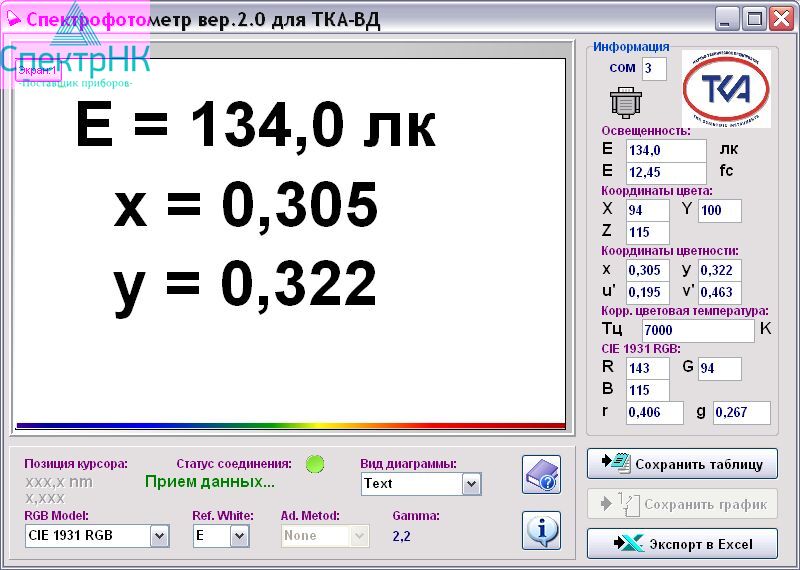

Программное обеспечение "Спектрофотометр"

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных).
Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS - 232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа A - B).
Свободно распространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.

Системные требования

• IBM-совместимый компьютер;
• операционная система Win98/XP/NT/XP/Vista/Seven;
• свободный USB-порт (виртуальный СОМ порт).
• Возможности программы "Спектрофотометр":
• чтение и отображение значений измеряемых параметров в реальном времени;
• экспорт данных в MS Excel и файлы TXT, BMP;
• автосканирование подключения прибора к ПК;
• контроль ошибок получения данных.

Комплект поставки ТКА-ВД

1. Спектроколориметр "ТКА-ВД" (три функциональных блока);
2. NiMH аккумуляторная батарея (типоразмер «Крона», 6F22);
3. Адаптер AC-220-Si для зарядки аккумуляторной батареи;
4. Кабель связи с ПК (USB A-B);
5. Диск с программным обеспечением;
6. Руководство по эксплуатации;
7. Паспорт;
8. Сумка для прибора;
9. Транспортная тара;
