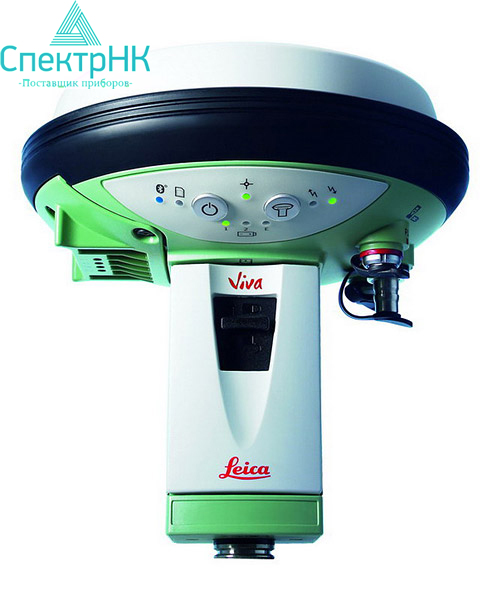

Leica GS15 (одночастотный)

LEICA GS15 (одночастотный)

Поддерживаемые сигналы

GPS L2 (опционально)
GPS L5 (опционально)
GLONASS (опционально)
Galileo (опционально)

Работа в режиме RTK

DGPS / RTCM (опционально)
RTK до 5 км (опционально)
RTK неограниченно (опционально)
RTK сети (опционально)
Leica Lite RTK (опционально)

Обновление местоположения, запись данных

5 Гц
20 Гц (опционально)
Запись сырых данных
Запись RINEX (опционально)
Вывод NMEA (опционально)

Работа в RTK в качестве базовой станции

Опционально

GNSS технологии

Запатентованная технология Leica SmartTrack+:
Улучшенный процессор обработки
GNSS чип 4-го поколения
Улучшенное шумоподавление
Высокоточный импульсный коррелятор многолучевости для измерений псевдодальностей
Отличное отслеживание низколетящих спутников
Точные измерения фазы несущей всех GNSS-систем (СКО <0.5 мм)
Минимальное время инициализации

Количество каналов

120 каналов

Спутников одновременно наблюдается

до 60 спутников на всех частотах

Принимаемые сигналы

GPS: L1, L2, L2C, L5
GLONASS: L1, L2
Galileo (тест): GIOVE-A, GIOVE-B
Galileo: E1, E5a, E5b, Alt-BOC
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS

Измерения

Независимые кодовые и фазовые измерения по всем частотам
GPS: полный цикл фазы несущей, Код (C/A, P, C код)
GLONASS: полный цикл фазы несущей, код(C/A, P код)
Galileo: полный цикл фазы несущей, код

Время инициализации

менее 1 сек

Точность (СКО) кодового решения в режиме DGPS / RTCM

DGPS / RTCM

обычно 25 см (СКО)

Точность (СКО) в реальном времени (RTK)

Стандарт соответствия

Соответствие ISO17123-8

Быстрая статика (фаза) после иницализациии

В плане: 5 мм + 0.5 ppm (СКО)
По высоте: 10 мм + 0.5 ppm (СКО)

Кинематика (фаза) после инициализации

В плане: 10 мм + 1 ppm (СКО)
По высоте: 20 мм + 1 ppm (СКО)

Точность (СКО) в постобработке

Статика (фаза) при длительных сеансах

В плане: 3 мм + 0.5 ppm (СКО)
По высоте: 6 мм + 0.5 ppm (СКО)

Статика и быстрая статика (фаза)

В плане: 5 мм + 0.5 ppm (СКО)
По высоте: 10 мм + 0.5 ppm (СКО)

Кинематика (фаза)

В плане: 10 мм + 1 ppm (СКО)
По высоте: 20 мм + 1 ppm (СКО)

Инициализация на лету (OTF)

RTK технология

Leica SmartCheck+

Надежность инициализации OTF

более 99,99%

Время инициализации

Обычно 8 сек

Дальность OTF

до 50 км

Сети RTK

Технологии для работы в сетях базовых станций

Leica SmartRTK

Поддерживаемые технологии

VRS, FKP, iMAX

Стандарты сетей RTK

MAC (Master Auxiliary Concept) под RTCM SC 104

Масса и размеры

Масса (GS15)

1.34 кг

Масса

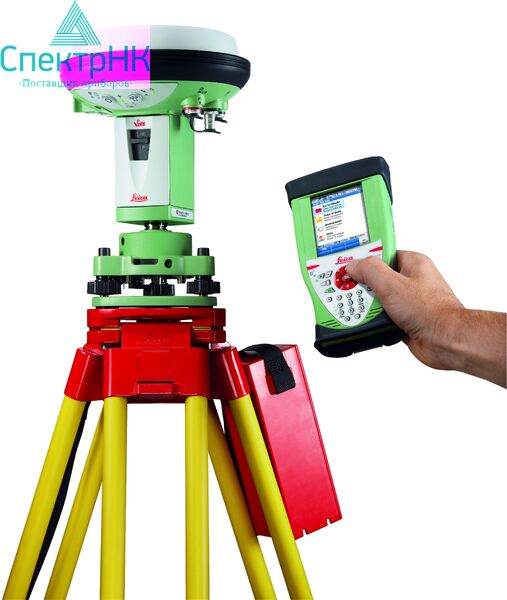

3.30 кг RTK ровер со встроенным модемом, контроллером, батареями, вехой и креплением

Размеры (GS15) (диаметр x высота )

196 мм x 198 мм

Условия эксплуатации

Температура работы

от -40° С до +65° С; соответстви ISO9022-10-08, ISO9022-11-special, MIL STD 810F – 502.4-II,
MIL STD 810F – 501.4-II

Температура хранения

от -40° С до +80° С; соответствие ISO9022-10-08, ISO9022-11-special,
MIL STD 810F – 502.4-II, MIL STD 810F – 501.4-II

Влажность

100%; соответствие ISO9022-13-06, ISO9022-12-04 и MIL STD 810F – 507.4-I

Влаго- и пылезащита

IP67; соответствие стандартам IEC60529 и MIL STD 810F – 506.4-I, MIL STD 810F – 510.4-I и MIL STD 810F – 512.4-I
Защита от брызг и пыли
Защита от погружения в воду на 1 м

Вибрации

Выдерживает сильные вибрации, соответствие ISO9022-36-08 и MIL STD 810F – 514.5-Cat.24

Падение

Выдерживает падение с 1.0 м на твердую поверхность

Удары

40г / 15 до 23 мсек, соответствие MIL STD 810F – 516.5-I
Нет потери спутников при вариациях положения вехи до 150 мм

Опрокидывание

Выдерживает опрокидывание с 2-х метровой вехи

Питание

Напряжение

Номинально 12 В DC
Диапазон 10.5 – 28 В DC

Энергопотребление

Обычно: 3.2 Вт, 270 мА

Внутреннее питание

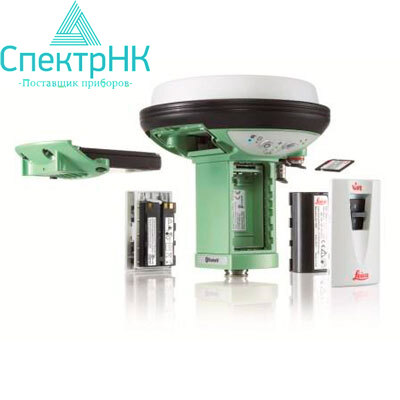

Перезаряжаемые съемные Li-ion батареи, 2.6 Ач / 7.4 В, по 2 батареи в приемнике

Внутреннее питание, время работы

10.00 ч приема RTK данных со стандартным радиомодемом
9.00 ч передачи RTK данных со стандартным радиомодемом
7.50 ч RTK по GSM/GPRS каналу
от 2 внутренних батарей

Внешнее питание

Внешняя NiMh батарея 9 Ач / 12 В

Сертификат соответствия

FCC, CE
Местная экспертиза (Канада, Австралия, Япония, Китай)

Память

Память

Съемная SD карта: 1Гб

Емкость

1 Гб хватает на 280 дней записи данных GPS & GLONASS
(8+4 спутников) с частотой 15 сек

Запись данных

Радиомодемы

Запись в формате:
Leica GNSS и
RINEX

Частота обновлений

до 20 Гц

Клавиши

Вкл./выкл.
Функциональные клавиши

Функции

Функциональные клавиши:
Переключение база/ровер
Определение местоположения "здесь"

Световые индикаторы

Bluetooth®, Положение, статус RTK, запись данных, питание

Дополнительный интерфейс

Встроенный вебинтерфейс – индикатор статуса и конфигурирование

Порты связи

1 x серийный RS232 Lemo
1 x USB / RS232 Lemo
1 x UART серийный и USB (для съемных RTK устройств)
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2

Одновременная передача данных

Можно одновременно подключить до 3 устройств связи
2 интерфейса для вывода поправок в реальном времени
в разных форматах RTK / RTCM

Встроенные средства связи

Радиомодемы

Встроенное радио на прием / передачу
Сменные устройства
SATEL, Pacific Crest и проч.
390 – 470 МГц
Мощность передачи: 0.5 – 1.0 Вт

УВЧ антенна

Встроенная УВЧ антенна
Внешний коннектор УВЧ (тип QN)

3G GSM / UMTS(HSDPA) модем

Встраиваемый модем
Сменное устройство
Сменная SIM карта
Трехполосный UMTS / HSDPA: 850 / 1900 / 2100 МГц
Четырехполосный GSM / GPRS: 850 / 900 / 1800 / 1900 МГц

CDMA модем

Встраиваемый CDMA модем
Сменное устройство
Двухполосный CDMA 1XRTT (800 / 1900 МГц)

GSM / UMTS / CDMA антенна

Встроенная GSM / UMTS / CDMA антенна
Внешнее GSM / UMTS / CDMA соединение (QN)

Внешние модули связи

Радиомодемы

Все совместимые УВЧ/ ВЧ модемы

GSM / UMTS / CDMA

Все совместимые УВЧ
GSM / GPRS / UMTS / CDMA модемы

Кабельный модем

Все совместимые модемы

Протоколы связи

Форматы RTK
Передача и прием

Форматы Leica (Leica, Leica 4G)
CMR, CMR+

Форматы стандарта
RTCM

RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

Вывод NMEA

NMEA 0183 V 2.20 и форматы Leica
