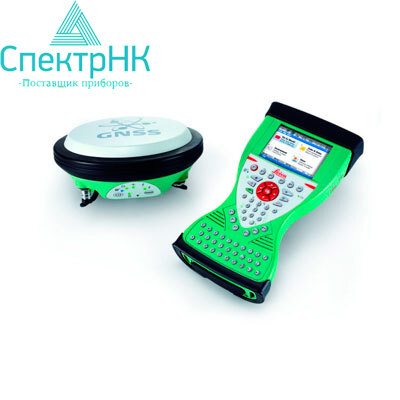

Leica GS14 3.75G (расширенный; Радио и GSM)

Leica GS14 Расширенный

Поддерживаемые GNSS сигналы

GPS L2 (доступно опционально)
GLONASS (включена в комплект)
Galileo (включена в комплект)

Работа в режиме RTK

Прием DGPS/RTCM (доступно опционально)
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (доступно опционально)
Прием сетевых RTK поправок (доступно опционально)

Опции записи данных измерений и дискретности RTK позиционирования

Позиционирование с частотой 5 Гц (доступно опционально)
Позиционирование с частотой 20 Гц (доступно опционально)
Запись сырых данных (доступно опционально)
Запись RINEX (включена в комплект)
Вывод NMEA (включена в комплект)

Дополнительные характеристики

Работа в качестве RTK базового приемника (доступно опционально)
GSM модем (доступно опционально)
Радиомодем (включена в комплект)

GNSS технологии

Запатентованная швейцарская технология Leica SmartTrack
Усовершенствованный процессор обработки измерений
Устойчивость к помехам
Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей
Отслеживание спутников на низких углах возвышения
Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм

Число каналов

120 каналов

Макс. число одновременно отслеживаемых спутников

До 60 спутников по двум частотам

Спутниковые сигналы

GPS: LI, L2, L2C
GLONASS: L1, L2
Galileo
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS

Время повторного захвата спутников

< 1 сек

Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM

DGPS / RTCM

обычно 25 см

Погрешность (СКО) измерений в режиме RTK

Стандарт соответствия

ISO17123-8

Быстрая статика (фазовые измерения)
Неподвижно после инициализации

В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm

Кинематика (фазовые измерения)
В движении после инициализации

В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm

Погрешность (СКО) измерений с постобработкой данных

Длительные наблюдения статика
( фазовые измерения)

В плане: 3 мм + 0.1 ppm
По высоте: 3,5 мм + 0.4 ppm

Статика и быстрая статика
( фазовые измерения)

В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm

Кинематика (фазовые измерения)

В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm

Инициализация на лету (OTF)

RTK технология

Leica SmartCheck technology

Надежность инициализации OTF

более 99,00%

Время инициализации

Обычно 4 сек

Дальность OTF

до 70 км

Сети RTK

Поддерживаемые технологии

VRS, FKP, iMAX

Стандарты сетей RTK

MAC (Master Auxiliary Concept) под RTCM SC 104

Вес и размеры

Вес (GS14)

0.93 кг

Вес

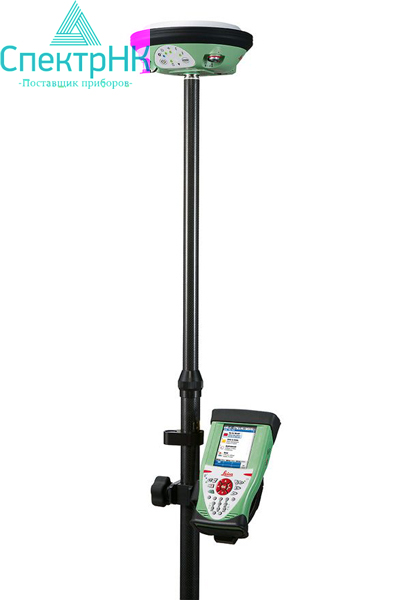

2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением)

Размеры (диаметр x высота )

190 мм х 90 мм

Условия эксплуатации

Рабочие температуры

От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special, MIL STD 810F - 502.4-II, MIL STD 810F-501.4-11

Температура хранения

От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special, MIL STD 81QF - 502.4-11, MIL STD 810F - 501.4-11

Влажность

100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF - 507.4-1

Защита от воды, пыли и песка

IP68 в соответствии с IEC60529 и MIL STD 81 OF - 506.4-1, MIL STD 81 OF - 510.4-1 и MIL STD 81 OF-512.4-1 Защита от ливня и пыли. Защита от временного погружения в воду на 1,4 м

Вибрации

Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и MILSTD810F-514.5-Cat.24

Падение

Выдерживает падение с 1 м на твердую поверхность

Удары

40г / от 15 до 23 мсек. Нет потери приема сигналов спутников при вариациях вехи до 100 мм

Опрокидывание

Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность

Питание

Напряжение

Номинально 12 В DC
Диапазон 10.5 – 28 В DC

Энергопотребление

Обычно: 2 Вт, 270 мА

Внутренний источник питания

1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В

Время работы от внутреннего аккумулятора

10 ч статических наблюдений аккумулятора 7 ч работы с приемом RTK поправок от встроенного радиомодема 6 ч работы с приемом RTK поправок от GSM модема

Внешний источник питания

Внешняя NiMh батарея 9 Ач / 12 В

Сертификат соответствия

Соответствие нормам: FCC, СЕ, PTCRB местным нормам (IC Canada, С-Tick Australia, Japan, China)

Память

Устройство хранения данных

Съемная microSD карта: 1 Гб

Емкость

1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника) наблюдений, с дискретностью записи данных -15 сек

Запись данных

Тип данных

Запись в формате: Leica GNSS RINEX

Дискретность записи

до 20 Гц

Клавиши

Вкп./Выкл., функциональная клавиша

Функциональная клавиша

Назначение: переключение база/ровер, определение местоположения "Здесь"

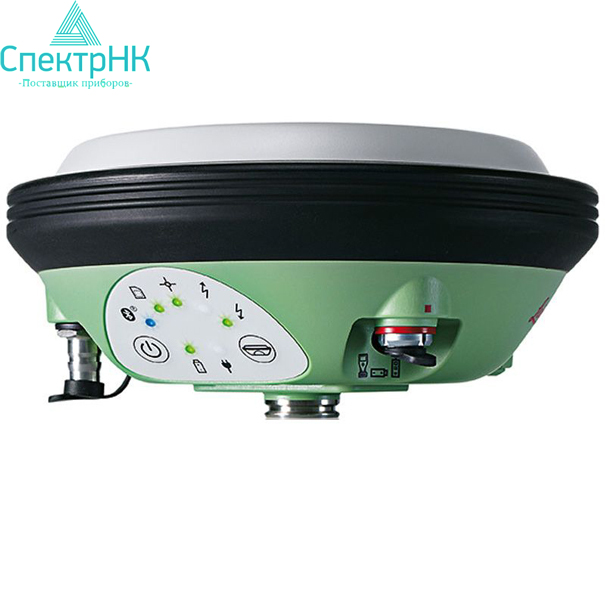

Световые индикаторы

Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания

Дополнительный интерфейс

Встроенный веб интерфейс - индикатор статуса и конфигурирование

Порты связи

1 x USB / RS232 Lemo
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2

Встроенные средства связи

Радиомодем

встроенный принимающий радиомодем поддержка SATEL, Pacific Crest и TrimTalk 400-470 МГЦ

Радиоантенна

Разъем для внешней радиоантенны [QN]

GSM / GPRS модем

встроенный модем, возможность замены SIM карты, 4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ

GSM антенна

Встроенная GSM антенна

Внешние устройства связи

Радиомодемы

Поддержка любого подходящего UHF/VHF модема

GSM / UMTS / CDMA модемы

Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема

Кабельные модемы

Поддержка любого подходящего кабельного модема

Протоколы связи

Форматы передачи и приема данных для для режима измерений в реальном времени

Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+

Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM

RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

Вывод NMEA

NMEA 0183 V 4.00 и собственный формат Leica
