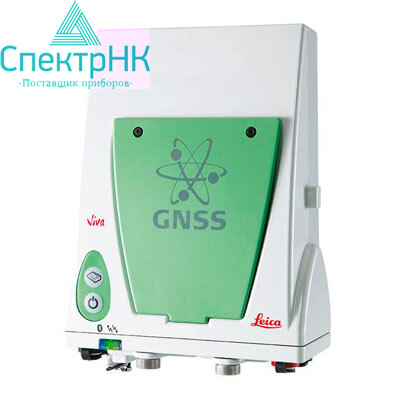

Leica GS10 (стандартный; L1+L2, RTK до 5км)

Leica GS10 стандартный

Поддерживаемые GNSS сигналы

GPS L2 (Стандартно)
GPS L5 (Опционально)
GLONASS (Опционально)
Galileo (Опционально)

Работа в режиме RTK

DGPS/RTCM (Стандартно)
RTK до 5 км (Стандартно)
RTK неограниченно (Опционально)
RTK в сетях (Опционально)
Leica Lite RTK (Опционально)

Обновление местоположения, запись данных

5 Hz (Стандартно)
20 Hz (Опционально)
Запись сырых данных (Стандартно)
Запись RINEX (Опционально)
Вывод NMEA (Опционально)

Работы в RTK в качестве базовой станции

Опционально

GNSS технологии

Запатентованная технология Leica SmartTrack+
Улучшенный процессор обработки
GNSS чип 4-го поколения
Улучшенное шумоподавление
Высокоточный импульсный коррелятор многолучевости для измерений псевдодальностей
Отличное отслеживание низколетящих спутников
Точные измерения фазы несущей всех GNSS- систем (СКО <0.5 мм)
Минимальное время инициализции

Количество каналов

120 каналов

Количество одновременно отслеживаемых спутников

до 60 спутников по двум частотам

Принимаемые сигналы

GPS: L1,L2, L2C, L5
GLONASS: L1, L2
Galileo (тест): GIOVE-A, GIOVE-B
Galileo: Е1, Е5а, E5b, Alt-BOC
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS

Измерения

Независимые кодовые и фазовые измерения по всем частотам
GPS: полный цикл фазы несущей, код (С/А, Р, С код)
GLONASS: полный цикл фазы несущей, код(С/А, Р код)
Galileo: полный цикл фазы несущей, код

Время инициализации

менее 1 сек

Стандартные геодезические антенны ( Тип: AS10)

GNSS технология

SmartTrack+

Прием сигнала

GPS: L1,L2, L5
GLONASS, Galileo, Compass

Экран

Встроенный

Размеры (диаметр х высота)

170 mmx 62 мм

Масса

0.44 кг

Усиление

29±3dbi

Температура работы

-40° С до +70° C

Температура хранения

-55° С до +85° C

Влажность

100%

Пыле- и влагозащищенность

IP67

Падение и опрокидывание

Выдерживает падение с 1,5 м на твердые поверхности и опрокидывание с 2-метровой вехи

Вибрации

Выдерживает вибрации больших строительных машин Соответствие ISO9022-36-08 и MIL-STD 81 OF - 514.5-Cat24

Стандартные геодезические антенны ( Тип: AS05)

GNSS технология

SmartTrack

Прием сигнала

GPS: L1 GLONASS

Экран

Встроенный

Размеры (диаметр х высота)

170 mmx 62 мм

Масса

0.44 кг

Усиление

Обычно 27 dbi

Температура работы

-40° С до +70° C

Температура хранения

-55° С до +85° C

Влажность

100%

Пыле- и влагозащищенность

IP67

Падение и опрокидывание

Выдерживает падение с 1,5 м на твердые поверхности и опрокидывание с 2-метровой вехи

Вибрации

Выдерживает вибрации больших строительных машин Соответствие ISO9022-36-08 и MIL-STD 81 OF - 514.5-Cat24

Антенны Choke-ring ( Тип: AT504 GG)

Принимаемые сигналы

GPS: L1, L2
GLONASS

Модель

Dome Margolin, JPL

Защитный колпак

опционально

Размеры (диаметр х высота)

380 ммх 140 мм

Масса

4.3 кг

Усиление

обычно 27 dbi

Антенны Choke-ring ( Тип: AR25)

Принимаемые сигналы

GPS: L1,L2, L5
GLONASS, Galileo, Compass

Модель

GPS: L1 GLONASS
Dome Margolin, JPL

Защитный колпак

опционально

Размеры (диаметр х высота)

380 mmx 200 мм

Масса

7.6 кг

Усиление

обычно 40 dbi

Точность (СКО) дифференц. кодового решения DGPS / RTCM

DGPS / RTCM обычно 25 см (СКО)

Точность (СКО) в реальном времени (RTK)

Стандарт соответствия

Соответствие IS017123-8

Быстрая статика (фаза) после иницализациии

В плане: 5 мм + 0.5 ppm (СКО)
По высоте: 10 мм + 0.5 ppm (СКО)

Кинематика (фаза)
Подвижный после инициализации

В плане: 10 мм + 1 ppm (СКО)
По высоте: 20 мм +1 ppm (СКО)

Точность (СКО) в постобработке

Статика (фаза) при дпитепыых измерениях

В плане: 3 мм + 0.5 ppm (СКО) / По высоте: 6 мм + 0.5 ppm (СКО)

Статика и быстрая статика (фаза)

В плане: 5 мм + 0.5 ppm (СКО) / По высоте: 10 мм + 0.5 ppm (СКО)

Кинематика (фаза)

В плане: 10 мм + 1 ppm (СКО) / По высоте: 20 мм + 1 ppm (СКО)

Инициализация на лету (OTF)

RTK технология

Leica SmartCheck+

Надежность инициализации OTF

больше 99,99%

Время инициализации

обычно 8 сек

Дальность 0TF

до 50 км

Сети RTK

Работа в сетях БС

Leica SmartRTK

Стандарты сетей RTK

VRS, FKP, iMAX

Поддерживаемые технологии

MAC (Master Auxiliary Concept) под RTCM SC 104

Масса и размеры

Масса (только приемник)

1.20 кг

Масса с креплением

5.40 кг RTK Rover с устройством Slot RTK контроллером,
батареями, вехой и креплением

Размеры (GS10)

212 мм х 166 мм х 79 мм

Температура работы

-40° С до +65° С соответствие IS09022-10-08, ISO9022-11-special,
MIL STD 81 OF - 502.4-II, MIL STD 81 OF - 501.4-11<

Температура хранения

-40° С до +80° С соответствие IS09022-10-08, ISO9022-11-special,
MIL STD 81 OF - 502.4-II, MIL STD 81 OF - 501.4-II

Влажность

100% соответствие IS09022-13-06. IS09022-12-04 и MIL STD 81 OF - 507.4-I

Пыле- и влагозащита

IP67 в соответствии IEC60529 и MIL STD 81 OF - 506.4-I, MIL STD 81 OF -510.4-1 иMIL STD 81 OF-512.4-1
Защита от брызг и пыли
Защита от погружения в воду на 1 м

Вибрации

Выдерживает сильные вибрации,
Соответствие ISO9022-36-08 и MIL STD 810F-514.5-Cat.24

Падение

Выдерживает падение с 1.0 м на твердую поверхность

Удары, опрокидывание

40г /15 до 23 мсек, соответствие стандартам MIL STD 81 OF - 516.5-1
выдерживает опрокидывание с 2-метровой вехи
Нет потери спутников при вариациях положения вехи до 150 мм

Питание

Напряжение

Номинальный 12 В DC
Диапазон 10.5 - 28 В DC

Энергопотребление

Обычно: 3.2 Вт, 270 мА

Внутреннее питание

Перезаряжаемые съемные Ll-lon батареи, 4.4 Ач / 7.4 В, по 2 батареи в приемнике

Внутреннее питание, время работы

15.00 ч приема RTK со стандартным радиомодемом
13.00 ч передачи RTK данных со стандартным радиомодемом
14.00 ч RTK по GSM/GPRS каналу
от двух внутренних батарей

Внешнее питание

Внешняя NiMh батарея 9 Ач /12 В

Сертификация

Соответствие стандартам:
FCC, СЕ
Региональным нормам (1C Канады, C-Tick Австралии, Японии, Китая)

Память

Тип

съемная SD карта: 1 Гб

Емкость

1 Гб хватает на 280 дней записи данных GPS и GLONASS (8+4 спутника)
с частотой 15 сек

Запись данных

Вид данных

Запись в формате
Leica GNSS и
RINEX

Частота записи

до 20 Гц

Клавиши

Клавиша вкл./выкп.
Функциональные клавиши

Функции клавиш

Функциональные клавиши:
Переключение база/ровер
Определение местоположения "здесь"

Световые индигаторы

Bluetooth®, Позицирование, статус RTK, запись данных, питание

Дополнительный интерфейс

Встроенный вэб-интерфейс - индикатор статуса и конфигурирование

Порты связи

2 х серийных RS232 Lemo
1х USB / RS232 Lemo
К 1 х UART серийный и USB (для съемных RTK устройств)
iDl I 1 х порт Bluetooth®, Bluetooth® v2.00 + EDR, класс 2

Одновременная передача данных

можно одновременно подключить до трех устройств связи
2 интерфейса вывода в реальном времени в разных форматах RTK / RTCM

Встроенные средства связи

Радиомодемы

Все совместимые УВЧ/ВЧ радиомодемы с RS232 интерфейсом,
работающие по транспортному протоколу
Satelline3AS в корпусе Leica GFU, в защищенном корпусе, IP67
Pacific Crest PDL в корпусе Leica GFU, в защищенном корпусе, IP67

GSM / UMTS(HSDPA) модемы

Все совместимые GSM / GPRS / UMTS(HSDPA) модемы
Siemens МС75 в корпусе Leica GFU,
четырехполосный 850 / 90Q /1800 /1900 МГц в защищенном корпусе, IP67

CDMA модемы

Все совместимые CDMA модемы
Multitech МТММС CDMA в корпусе Leica GFU, двухполосные Band 800 / 900 МГц, 1xRTT,
в защищенном корпусе, IP67

Кабельное телефонное соединение

Поддержка любого совместимого модема

Протоколы связи

Формат RTK (Передача и прием)

форматы Leica (Leica, Leica 4G)
CMR, CMR+

Формуты стандарта RTCM

RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

NMEA выход

NMEA0183 V220 и собственный формат Leica
