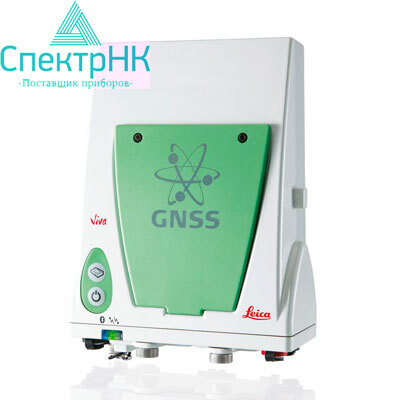

Leica GS10 (одночастотный)

Гарантия производителя	Производитель: Leica
Доставка по Казахстану	Артикул: s01509

Цену уточните у менеджера

Запросить КП Консультация

Описание Leica GS10 (одночастотный)

Основные характеристики

Приемник LEICA GS10 (одночастотный); GNSS приемник, 120 каналов, только GPS L1, 5 Гц скорость позиционирования, запись сырых данных, легко модернизируется с помощью опций для приемников GS15/GS10 (в т.ч. GPS L2, ГЛОНАСС, Gallileo, GPS L5, DGPS/RTCM, запись RINEX, неограниченный RTK и т.д.)

Назначение

Развитие геодезических сетей с сантиметровой точностью* (длина базовой линии не более 11 км); выполнение крупномасштабной топографической съемки с сантиметровой точностью*;

Примечание

* Точность позиционирования зависит от множества факторов, в том числе количества спутников, геометрии созвездия, времени наблюдений, точности эфемерид, состояния ионосферы, многолучевости. Указанные значения приведены для нормальных и благоприятных условий. Совместное использование систем GPS и GLONASS могут до 30% улучшить позиционирование по сравнению с GPS.

Преимущества

SmartCheck – RTK-технология, позволяющая контролировать точность и качество результатов измерений;
SmartTrack – современная технология приема сигналов всех спутниковых систем, настоящих и будущих;
SmartRTK – стабильная работа в любой сети базовых станций.
Пользователь может в полевых условиях менять съемные устройства связи, необходимые для работы на базовой станции и передвижном приемнике в режиме RTK;
Возможность полной модернизации приемника позволяет приобрести оборудование с минимальным функционалом сегодня и докупить необходимые опции в будущем;
Интегрированный Web-сервер для настройки записи данных в форматах Leica или RINEX позволяет производить полевые измерения нажатием одной кнопки.
IP67 – пыле- и водонепроницаемый корпус (выдерживает погружение в воду на глубину до 1м.);
Работает при экстремальных температурах от -40? до +65? С;
Встроенные радио- и GSM- антенны не разобьются и не потеряются.
Отсутствие необходимости прямой видимости между пунктами
Удаление от исходных пунктов на десятки и сотни километров
Шумоподавление, высокоточный импульсный коррелятор многолучевости для измерений псевдодальносте
Отличное отслеживание низколетящих спутников
Минимальное время инициализции
Улучшенный процессор обработки, GNSS чип 4-го поколения

Технические характеристики

	Leica GS10 одночастотный
Поддерживаемые GNSS сигналы	GPS L2 (Опционально) GPS L5 (Опционально) GLONASS (Опционально) Galileo (Опционально)
Работа в режиме RTK	DGPS/RTCM (Опционально) RTK до 5 км (Опционально) RTK неограниченно (Опционально) RTK в сетях (Опционально) Leica Lite RTK (Опционально)
Обновление местоположения, запись данных	5 Hz (Стандартно) 20 Hz (Опционально) Запись сырых данных (Стандартно) Запись RINEX (Опционально) Вывод NMEA (Опционально)
Работы в RTK в качестве базовой станции	Опционально
GNSS технологии	Запатентованная технология Leica SmartTrack+ Улучшенный процессор обработки GNSS чип 4-го поколения Улучшенное шумоподавление Высокоточный импульсный коррелятор многолучевости для измерений псевдодальностей Отличное отслеживание низколетящих спутников Точные измерения фазы несущей всех GNSS- систем (СКО <0.5 мм) Минимальное время инициализции
Количество каналов	120 каналов
Количество одновременно отслеживаемых спутников	до 60 спутников по двум частотам
Принимаемые сигналы	GPS: L1,L2, L2C, L5 GLONASS: L1, L2 Galileo (тест): GIOVE-A, GIOVE-B Galileo: Е1, Е5а, E5b, Alt-BOC Compass SBAS: WAAS, EGNOS, GAGAN, MSAS
Измерения	Независимые кодовые и фазовые измерения по всем частотам GPS: полный цикл фазы несущей, код (С/А, Р, С код) GLONASS: полный цикл фазы несущей, код(С/А, Р код) Galileo: полный цикл фазы несущей, код
Время инициализации	менее 1 сек
Стандартные геодезические антенны ( Тип: AS10)
GNSS технология	SmartTrack+
Прием сигнала	GPS: L1,L2, L5 GLONASS, Galileo, Compass
Экран	Встроенный
Размеры (диаметр х высота)	170 mmx 62 мм
Масса	0.44 кг
Усиление	29±3dbi
Температура работы	-40° С до +70° C
Температура хранения	-55° С до +85° C
Влажность	100%
Пыле- и влагозащищенность	IP67
Падение и опрокидывание	Выдерживает падение с 1,5 м на твердые поверхности и опрокидывание с 2-метровой вехи
Вибрации	Выдерживает вибрации больших строительных машин Соответствие ISO9022-36-08 и MIL-STD 81 OF - 514.5-Cat24
Стандартные геодезические антенны ( Тип: AS05)
GNSS технология	SmartTrack
Прием сигнала	GPS: L1 GLONASS
Экран	Встроенный
Размеры (диаметр х высота)	170 mmx 62 мм
Масса	0.44 кг
Усиление	Обычно 27 dbi
Температура работы	-40° С до +70° C
Температура хранения	-55° С до +85° C
Влажность	100%
Пыле- и влагозащищенность	IP67
Падение и опрокидывание	Выдерживает падение с 1,5 м на твердые поверхности и опрокидывание с 2-метровой вехи
Вибрации	Выдерживает вибрации больших строительных машин Соответствие ISO9022-36-08 и MIL-STD 81 OF - 514.5-Cat24
Антенны Choke-ring ( Тип: AT504 GG)
Принимаемые сигналы	GPS: L1, L2 GLONASS
Модель	Dome Margolin, JPL
Защитный колпак	опционально
Размеры (диаметр х высота)	380 ммх 140 мм
Масса	4.3 кг
Усиление	обычно 27 dbi
Антенны Choke-ring ( Тип: AR25)
Принимаемые сигналы	GPS: L1,L2, L5 GLONASS, Galileo, Compass
Модель	GPS: L1 GLONASS Dome Margolin, JPL
Защитный колпак	опционально
Размеры (диаметр х высота)	380 mmx 200 мм
Масса	7.6 кг
Усиление	обычно 40 dbi
Точность (СКО) дифференц. кодового решения DGPS / RTCM
DGPS / RTCM обычно 25 см (СКО)
Точность (СКО) в реальном времени (RTK)
Стандарт соответствия	Соответствие IS017123-8
Быстрая статика (фаза) после иницализациии	В плане: 5 мм + 0.5 ppm (СКО) По высоте: 10 мм + 0.5 ppm (СКО)
Кинематика (фаза) Подвижный после инициализации	В плане: 10 мм + 1 ppm (СКО) По высоте: 20 мм +1 ppm (СКО)
Точность (СКО) в постобработке
Статика (фаза) при дпитепыых измерениях	В плане: 3 мм + 0.5 ppm (СКО) / По высоте: 6 мм + 0.5 ppm (СКО)
Статика и быстрая статика (фаза)	В плане: 5 мм + 0.5 ppm (СКО) / По высоте: 10 мм + 0.5 ppm (СКО)
Кинематика (фаза)	В плане: 10 мм + 1 ppm (СКО) / По высоте: 20 мм + 1 ppm (СКО)
Инициализация на лету (OTF)
RTK технология	Leica SmartCheck+
Надежность инициализации OTF	больше 99,99%
Время инициализации	обычно 8 сек
Дальность 0TF	до 50 км
Сети RTK
Работа в сетях БС	Leica SmartRTK
Стандарты сетей RTK	VRS, FKP, iMAX
Поддерживаемые технологии	MAC (Master Auxiliary Concept) под RTCM SC 104
Масса и размеры
Масса (только приемник)	1.20 кг
Масса с креплением	5.40 кг RTK Rover с устройством Slot RTK контроллером, батареями, вехой и креплением
Размеры (GS10)	212 мм х 166 мм х 79 мм
Температура работы	-40° С до +65° С соответствие IS09022-10-08, ISO9022-11-special, MIL STD 81 OF - 502.4-II, MIL STD 81 OF - 501.4-11<
Температура хранения	-40° С до +80° С соответствие IS09022-10-08, ISO9022-11-special, MIL STD 81 OF - 502.4-II, MIL STD 81 OF - 501.4-II
Влажность	100% соответствие IS09022-13-06. IS09022-12-04 и MIL STD 81 OF - 507.4-I
Пыле- и влагозащита	IP67 в соответствии IEC60529 и MIL STD 81 OF - 506.4-I, MIL STD 81 OF -510.4-1 иMIL STD 81 OF-512.4-1 Защита от брызг и пыли Защита от погружения в воду на 1 м
Вибрации	Выдерживает сильные вибрации, Соответствие ISO9022-36-08 и MIL STD 810F-514.5-Cat.24
Падение	Выдерживает падение с 1.0 м на твердую поверхность
Удары, опрокидывание	40г /15 до 23 мсек, соответствие стандартам MIL STD 81 OF - 516.5-1 выдерживает опрокидывание с 2-метровой вехи Нет потери спутников при вариациях положения вехи до 150 мм
Питание
Напряжение	Номинальный 12 В DC Диапазон 10.5 - 28 В DC
Энергопотребление	Обычно: 3.2 Вт, 270 мА
Внутреннее питание	Перезаряжаемые съемные Ll-lon батареи, 4.4 Ач / 7.4 В, по 2 батареи в приемнике
Внутреннее питание, время работы	15.00 ч приема RTK со стандартным радиомодемом 13.00 ч передачи RTK данных со стандартным радиомодемом 14.00 ч RTK по GSM/GPRS каналу от двух внутренних батарей
Внешнее питание	Внешняя NiMh батарея 9 Ач /12 В
Сертификация	Соответствие стандартам: FCC, СЕ Региональным нормам (1C Канады, C-Tick Австралии, Японии, Китая)
Память
Тип	съемная SD карта: 1 Гб
Емкость	1 Гб хватает на 280 дней записи данных GPS и GLONASS (8+4 спутника) с частотой 15 сек
Запись данных
Вид данных	Запись в формате Leica GNSS и RINEX
Частота записи	до 20 Гц
Клавиши	Клавиша вкл./выкп. Функциональные клавиши
Функции клавиш	Функциональные клавиши: Переключение база/ровер Определение местоположения "здесь"
Световые индигаторы	Bluetooth®, Позицирование, статус RTK, запись данных, питание
Дополнительный интерфейс	Встроенный вэб-интерфейс - индикатор статуса и конфигурирование
Порты связи	2 х серийных RS232 Lemo 1х USB / RS232 Lemo К 1 х UART серийный и USB (для съемных RTK устройств) iDl I 1 х порт Bluetooth®, Bluetooth® v2.00 + EDR, класс 2
Одновременная передача данных	можно одновременно подключить до трех устройств связи 2 интерфейса вывода в реальном времени в разных форматах RTK / RTCM
Встроенные средства связи
Радиомодемы	Все совместимые УВЧ/ВЧ радиомодемы с RS232 интерфейсом, работающие по транспортному протоколу Satelline3AS в корпусе Leica GFU, в защищенном корпусе, IP67 Pacific Crest PDL в корпусе Leica GFU, в защищенном корпусе, IP67
GSM / UMTS(HSDPA) модемы	Все совместимые GSM / GPRS / UMTS(HSDPA) модемы Siemens МС75 в корпусе Leica GFU, четырехполосный 850 / 90Q /1800 /1900 МГц в защищенном корпусе, IP67
CDMA модемы	Все совместимые CDMA модемы Multitech МТММС CDMA в корпусе Leica GFU, двухполосные Band 800 / 900 МГц, 1xRTT, в защищенном корпусе, IP67
Кабельное телефонное соединение	Поддержка любого совместимого модема
Протоколы связи
Формат RTK (Передача и прием)	форматы Leica (Leica, Leica 4G) CMR, CMR+
Формуты стандарта RTCM	RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
NMEA выход	NMEA0183 V220 и собственный формат Leica
