Лазерный прибор выверки шкивов и ременных передач Fluke 835 с зелёным лазером и отражателем, точность 0,2°

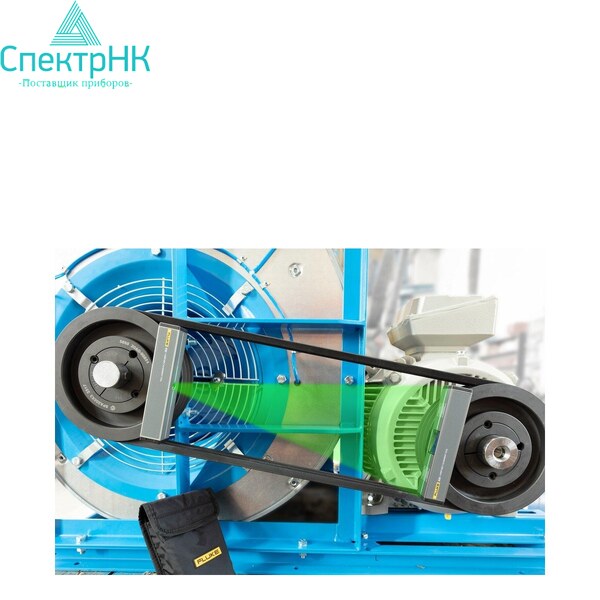

Лазерный прибор выверки ременных передач Fluke 835 — прибор для быстрой выверки шкивов ременных приводов, с которым справляется один человек без специального обучения. Он работает по принципу отражённого луча OPTALIGN: лазерный блок и отражатель крепятся сильными магнитами к торцам шкивов, а смещение, вертикальный и горизонтальный углы видны одновременно — без перекрёстных проверок.

Выверка в четыре шага

• Включить лазер и установить блоки: отражатель — на перемещаемую машину (двигатель), лазерный блок — на неподвижную ведомую.
• Прямая линия на отражателе показывает вертикальный угол и смещение, отражённая линия на лазерном блоке — горизонтальный угол.
• Вертикальный угол исправляют прокладками под перемещаемую машину, смещение — осевым сдвигом, горизонтальный угол — сдвигом машины в горизонтальной плоскости.
• Выверка достигнута, когда прямая и отражённая линии совпадают со своими опорными линиями.

Конструкция и комплект

Отражённый луч проходит двойное расстояние, что повышает угловое разрешение; точность — 0,2°. Зелёная линия 505–535 нм заметнее красной. Корпуса из серого анодированного алюминия, мелких деталей, которые можно потерять, нет; магниты держатся на шкивах и звёздочках любого размера. Четырёх батареек AAA хватает на 6 ч непрерывной работы. В комплекте лазерный блок с батарейками, отражатель, сумка для переноски, краткое руководство и памятка по безопасности. Числовые данные блоков — в таблице характеристик.

Выверка шкивов уменьшает износ ремней, подшипников и уплотнений, потери мощности и вибрацию машины. Соосность валов выверяют другим инструментом — системами лазерной центровки валов.

Fluke 835 — это лазерный прибор выверки шкивов по отражённому лучу, применяется для выверки ременных передач и звёздочек на машинах предприятия, рассчитан на расстояние до 10 м между блоками и 6 ч работы от четырёх батареек AAA.

Вопросы и ответы

Чем Fluke 835 отличается от PULLALIGN LITE 2?

У 835 два блока — лазер и отражатель, поэтому горизонтальный угол читается по отражённой линии на самом лазерном блоке. PULLALIGN LITE 2 использует три мишени, регулируемые по высоте. Есть в каталоге и PULLALIGN.

Нужен ли помощник для выверки?

Нет, прибор рассчитан на работу одного человека: блоки держатся на магнитах, а корректировку видно сразу по лазерным линиям.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
