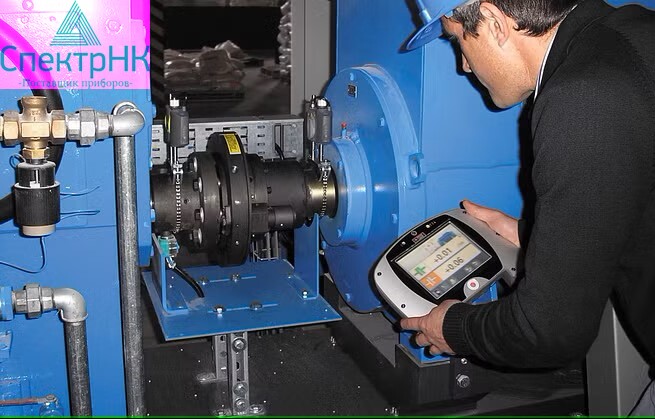

Лазерная центровка системой Fixturlaser XA

Назначение и область применения:

Лазерный центровщик Fixturlaser XA имеет ряд новых технических особенностей, таких как использование CCD-технологий для достижения более точных результатов измерений, «анимированный» дисплей, наглядно демонстрирующий последовательность действий, возможность беспроводной связи между измерительными блоками и дисплеем. Комбинация этих возможностей системы делает ее уникальной на рынке. Предварительная сборка креплений и легкая настройка положения измерительных блоков с помощью защелок-фиксаторов добавляет удобства работы с центровщиком Fixturlaser XA и способствует увеличению скорости работ!

Трехмерная цветная анимация для увеличения скорости работы с центровщиком

Весь процесс проведения работ показывается на экране с помощью простой и ясной анимации. Цифры и стрелки показывают результат измерений и все требуемые значения для устранения несоосности (например, центровка валопровода). Для упрощения восприятия результатов применяется понятная цветовая раскраска символов.

Автоматическая регистрация измерительных точек – Экспресс режим

Для более быстрого проведения измерений центровщик автоматически регистрирует показания в трех точках в процессе проворачивания валов. Экспресс режим измерений назван Express Mode.

Экспресс проверка центровки

Для того, чтобы быстро определить имеется ли проблема расцентровки, система оснащена функцией экспресс проверки. Необходимо ввести только один размер — расстояние между измерительными блоками и лазерный центровщик готов к проведению измерений.

Беспроводная передача данных

Оснащение центровщика комплектом блоков беспроводной связи позволяет избавиться от кабелей между измерительными блоками и дисплеем.

Сенсорная панель и иконки не позволят запутаться в терминологии

Результаты измерений отображаются на 6,4-дюймовом сенсорном LCD-дисплее. Новое программное обеспечение полностью построено на хорошо распознаваемых символах и графических изображениях, что упрощает знакомство с системой. Отсутствие текста или сложной терминологии снижает риск непонимания или не правильного применения центровщика.

Компактные и узкие измерительные блоки с большим диапазоном измерения

Измерительные блоки оснащены 30-миллиметровым CCD-детектором с низкой чувствительностью к сильной посторонней засветке. Небольшие габаритные размеры блоков позволяют монтировать их в ограниченном пространстве.

Быстрый и легкий монтаж

Все крепления располагаются в кейсе в собранном виде. Регулировка положений блоков по высоте упрощена применением защелок-фиксаторов.

Прочный и практичный дизайн

Дисплейный блок разработан с учетом всех требований предъявляемых к промышленным приборам. Изготовленный из прорезиненного алюминия и оснащенный литий-ионными аккумуляторами, дисплейный блок имеет класс защиты IP 65. Благодаря встроенной подставке дисплей может быть размещен или закреплен в различных положениях, наиболее практичном в каждом конкретном случае.

Возможности для быстрой передачи данных и документирования

Для быстрой и простой связи с персональным компьютером дисплейный блок оснащен двумя USB портами, одним ведущим и одним ведомым.
