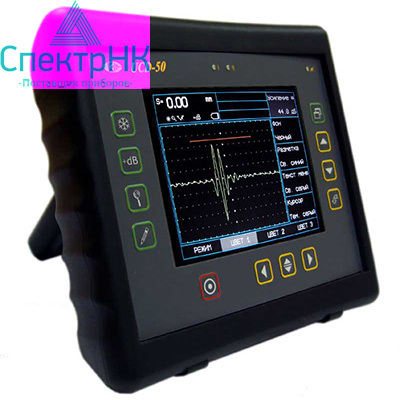

Дефектоскоп УСД-50

Ультразвуковой дефектоскоп усд 50

Универсальное устройство для ультразвукового дефектоскопирования УСД 50 служит для контроля качества металла и сварных швов без нарушения целостности материала.



Дефектоскоп разрешен к применению на территории РФ, имеет регистрационный номер в Госреестре No34900-07, а так же сертификационный номер Госстандарта РФ No27966 (RU.C.27.003.A).

Сфера применения

С помощью дефектоскопа УСД 50 можно производить высокоточные ультразвуковые измерения толщины металлических изделий, а так же документировать результаты исследований в виде сканирования «А» и «В» типа.



Данные функции широко востребованы в металлообрабатывающей промышленности при контроле качества продукции.

Технические характеристики

• Цветная матрица 640х480 пикселей с размером TFT монитора 135 х 100 мм.
• Широкополосное усиление в диапазоне от 0,4 до 15 МГц. ВРЧ до 70 дБ, (12 дБ / мкс).
• Возможность построения графика по 32-м измерениям.
• Кривая амплитуда/расстояние.
• Проведение измерений с учетом построенной кривой.
• Поддержка режима АСД относительно графика АРК. З.импульс - частота до 800 Гц.
• Наличие двух независимых контролируемых зон.
• Самостоятельная логика выявления неоднородностей для каждой из зон контроля.
• Наличие USB порта.
• Возможность использования внешнего сетевого адаптера или встроенных аккумуляторов Li-ion.
• Работа без подзарядки 8 ч.
• Масса 2 кг.

Преимущества дефектоскопа УСД 50

Прибор обладает превосходным быстродействием, компактностью и достаточной мощностью. Пластиковый корпус эргономичен и защищен от ударов.



В схеме дефектоскопа реализован прогрессивный алгоритм расчета огибающей (кривой максимального уровня сигнала), заимствованный у модели УД2В-П46.



Вобрав в себя всё лучшее из современной цифровой и аналоговой измерительной аппаратуры, УСД 50 стал эталоном качества для ручного ультразвукового оборудования поиска дефектов без разрушения объекта обследования.
