Снят с производства. Аналог Correlux C-3

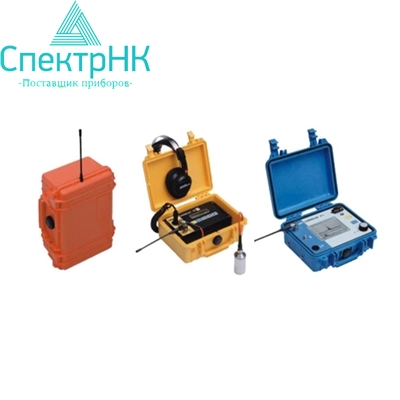

Коррелятор Correlux P1 современный прибор, применяемый для определения мест утечек в трубопроводах холодного и горячего водоснабжения, а также в нефтепроводах.

Жидкость, вытекающая под напором в месте утечки, является источником шума, который распространяется по контролируемому объекту в обе стороны от места утечки. Этот шум принимается сразу двумя датчиками, установленными на трубопроводе (запорной арматуре), и сигналы с датчиков передаются по радиоканалу на коррелятор.

Correlux P-1 анализирует полученные данные, сравнивая оба сигнала (корреляция), далее, по времени задержки поступления сигнала, при известном расстоянии между расположением датчиков и скорости распространения колебаний в трубе, определяет точное местоположение утечки.

Особенности коррелятора:

• Пользовательское управление посредством одной кнопки.
• Ударопрочный и компактный корпус.
• Простое обслуживание.
• Большой контрастный 1/4 VGA дисплей с оптимальными параметрами для считывания информации при любом освещении.
• Излучение по мощности, не превышающее 500 мВт для передачи сигнала на большие расстояния, даже находясь вне зоны видимости.
• Графическое и числовое отображение уровня шума для более быстрого определения точного места утечки.
• Подзарядка всей системы при закрытом корпусе прибора через зарядное устройство или через автомобильный прикуриватель.
• Передатчик оборудован разъемом для наушников при необходимости непосредственного прослушивания шума утечки.
• Одновременное представление графиков по данным корреляции и когерентного спектра сигнала (FFT-анализ). Возможна быстрая подстройка фильтра без отрыва от работы.
• Возможность проводить измерения только с одним датчиком.
• Режимы установки фильтра в диапазоне 0 … 4000 Гц: автоматический и ручной.
• Автокорреляция, облегчающая задачу по обнаружению мест утечек на отводах водопроводов.
• Измерения на смешанных участках трубопроводов (возможны до 6 различных участков труб).
• Возможность измерения скорости при неполных данных о трубе.
• Удобное подключение для антенны и датчика –необходимость в разборке при транспортировке отпадает.
• Оптимизированное представление графика корреляции для точного определения места утечки. Все проводимые измерения отображаются в режиме on-line.
• Для трубопроводов из пластмассовых труб применяется активный пьезокерамический приемник.
• Встроенная память для хранения и передачи полученных данных, программное обеспечение для ПК с функциями распечатки и архивирования результатов.
• Программное обеспечение обновляется посредством интерфейса RS232.

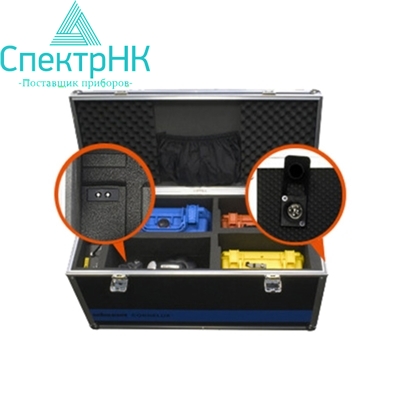

Комплект поставки

Внимание! Производитель оставляет за собой право изменить комплект поставки.
