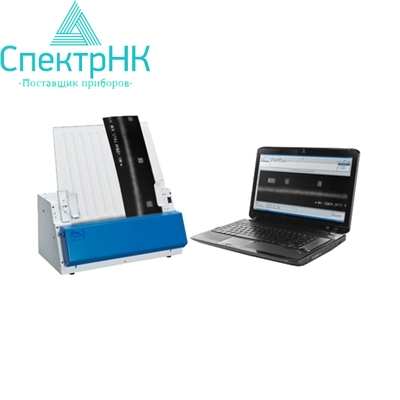

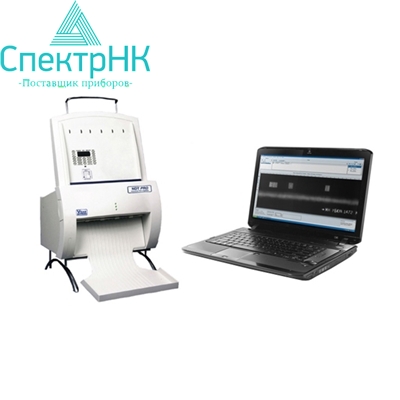

Контрольно-измерительная установка «МАРС «НОРД»

Контрольно-измерительная установка «МАРС «НОРД»

Установка предназначена для оцифровки, архивирования, автоматизированной оценки, расшифровки и протоколирования результатов контроля рентгеногаммаграфических снимков, получаемых в результате радиографического контроля сварных соединений на промышленных объектах. Использование Установки позволит ощутимо снизить возможность погрешностей исследования радиографических снимков, систематизировать архив и увеличить скорости обработки снимков.

Отличительные особенности АПК МАРС НОРД:

• Установка является многофункциональной, благодаря сочетанию в едином корпусе таких приборов, как негатоскоп, денситометр, измерительная линейка, лупа и многих других;
• 4 модификации программного обеспечения: НОРД-АРХ, НОРД-СТД, НОРД-ГЗП, НОРД-ТРН.
• Высокое качество оцифровки;
• Программное обеспечение на русском языке;
• Работа установки МАРС НОРД базируется только на нормативных документах;

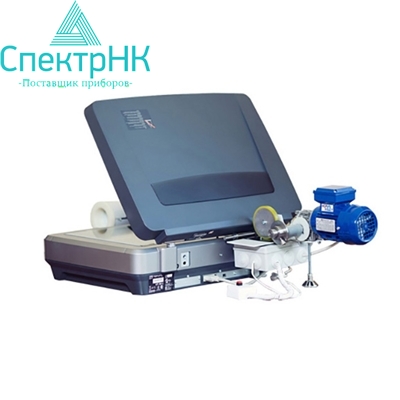

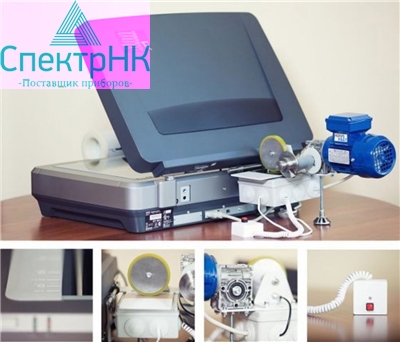

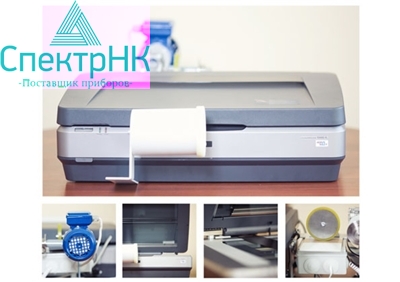

• Автоподатчик рулонной пленки позволяет за один прием закладки пленки в подающий механизм сканера делать покадровую оцифровку. Возможность просмотра всей пленки целиком;

Программное обеспечение Установки НОРД имеет четыре модификации:

НОРД-ТРН - дополняет модификацию НОРД-СТД расшифровкой и протоколированием по РД 19.100.00-КТН-001-10 (Транснефть). Возможна реализация расшифровки и протоколирования по нормативным документам Заказчика.

НОРД-ГЗП - дополняет модификацию НОРД-СТД расшифровкой и протоколированием по СТО Газпром 2-2.4-083-2006.

НОРД-АРХ - позволяет производить оцифровку, архивирование снимков и сопутствующей информации, предоставляет полный набор фильтров и инструментов для исследования снимка.

НОРД-СТД - дополняет модификацию НОРД-АРХ функциями оценки качества снимка по ГОСТ 7512-82, поиска и расшифровки дефектов сварного соединения, протоколирования результатов контроля. Контроль ведется по следующим нормативным документам: ГОСТ 23055-78 и СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03.

Комплект поставки

• Программное обеспечение модификации «НОРД»;
• Сканер со слайд-модулем Epson Expression 10000 XL;
• Ноутбук или персональный компьютер на выбор;
• В качестве дополнительной опции – автоподатчик рулонной пленки.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Нормативные документы:

• СНиП 3.05.05-88 - Технологическое оборудование и технологические трубопроводы
• ВСН 012-88 - Строительство магистральных и промысловых трубопроводов
• ГОСТ 23055-78 - Классификация сварных соединений по результатам радиографического контроля
• СП 42-101-2003 - Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб
• СП 42-102-2004 - Проектирование и строительство газопроводов из металлических труб
• ГОСТ 7512-82 - Соединения сварные. Радиографический метод
• ГОСТ 16037-80 - Соединения сварные стальных трубопроводов
• ПБ 12-529-03 - Правила безопасности систем газораспределения и газопотребления
• СТО Газпром 2-2.4-083-2006 - Инструкция по неразрушающим методам контроля качества сварных соединений
• СП 62.13330.2010 - Газораспределительные системы
• РД 19.100.00-КТН-001-10 (Транснефть) - Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов
• ПБ 03-585-03 - Правила устройства и безопасной эксплуатации технологических трубопроводов
• ГОСТ 2601-84 - Сварка металлов. Термины и определения основных понятий

Технические характеристики
