Контрольный образец JIS Z 2343

Контрольный образец JIS Z 2343

Контрольный образец JIS Z 2343 используется для определения чувствительности пенетрантных систем и сравнения двух пенетрантов, один из которых может быть принят за референтный.

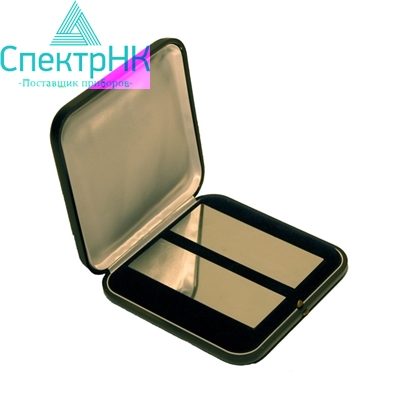

Контрольный образец JIS Z 2343 состоит из двух тест панелей, представляющих собой бронзовые пластины 100х35х2 , покрытые NiCr-слоем. В NiCr-покрытии изготовлены поперечные трещины, глубина которых соответствует толщине NiCr-покрытия (выпускаются 4 вида с толщиной 10, 20, 30 и 50 мкм). Отношение ширины трещин к их глубине составляет 1:20. К каждой тест-панели прилагается сертификат согласно EN 10204, тип 3.1 B, который подтверждает ее соответствие с EN ISO 3452-3. Тест-панели с глубиной трещин 10 мкм, 20 мкм, 30 мкм применяются для контроля чувствительности флуоресцентных пенетрантных систем. Чувствительность контрастных пенетрантных систем определяется с помощью панелей с глубиной трещин 30 и 50 мкм.





Сертификаты

К каждому контрольному образцу JIS Z 2343 прилагается сертификат согласно EN 10204, тип 3.1 B, который подтверждает ее соответствие EN ISO 3452-3.

Технические характеристики
