Контрольные образцы дефектов резьбы

Гарантия производителя
Доставка по Казахстану	Артикул: s02584

Цену уточните у менеджера

Запросить КП Консультация

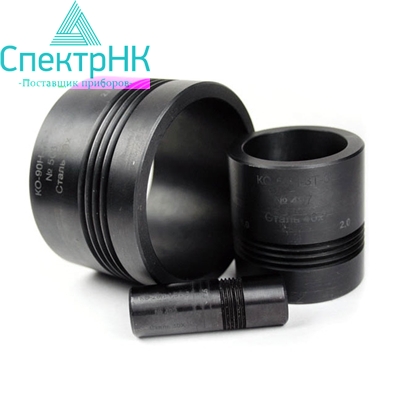

Контрольные образцы дефектов резьбы

Контрольные образцы предназначены для проверки работоспособности и установки порога чувствительности вихретоковых дефектоскопов, преобразователей для контроля резьбы.

Отличительные особенности:

искусственные дефекты, типа прорезь, располагаются во впадине резьбы вдоль канавки;
во впадине имитируемой резьбы нанесены четыре искусственных дефекта, глубиной 0,3 мм; 0,5 мм; 1,0 мм и 2,0 мм;
искусственные дефекты располагаются по центру впадины резьбы на всем своем протяжении от начала до конца, за счет чего обеспечивается требуемая точность измерения глубины искусственных дефектов;
масса образцов минимально возможная (образцы полые внутри).

Технические характеристики

Основные технические характеристики контрольных образцов дефектов резьбы

Наименование	Обозначение имитируемой резьбы	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габарит- ные разме- ры, мм	Масса, кг
КО-83Н-8,4667-3*	з-83	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,3	O83х60	0,87
КО-86Н-IV-3**	з-86				O83х60	0,87
КО-88Н-I-3**	з-88				O83х60	0,91
КО-102Н-IV-3*	з-102				O99х60	1,1
КО-133Н-IV-3**	з-133				O130х60	1,43
КО-147Н-III-3**	з-147				O147х60	1,62
КО-177Н-II-3**	з-177				O177х60	1,95
КО-83Н-8,4667-4*	з-83	Немагни-тная сталь			O83х60	0,87
КО-86Н-IV-4**	з-86				O83х60	1,95
КО-102Н-IV-4*	з-102				O99х60	1,1

** – дополнительные контрольные образцы

*– основные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

Основные технические характеристики контрольных образцов дефектов метрической резьбы

Наименование	Шаг имитируемой резьбы, мм	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габаритные размеры, мм	Масса, кг
КО-20Н-1,5Т-3*	1,5	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,1	O20х60	0,15
КО-20Н- 2,5Т-3**	2,5				O20х60	0,15
КО-24Н-2Т-3**	2				O24х60	0,21
КО-30Н- 3,5Т-3**	3,5				O30х60	0,23
КО-42Н -4,5Т-3**	4,5				O42х60	0,38
КО-48Н-5Т-3**	5				O48х60	0,44
КО-56Н-3Т-3*	3				O56х60	0,49
КО-56Н- 5,5Т-3**	5,5				O56х60	0,52
КО-90Н-4Т-3*	4				O90х60	0,81
КО-100Н -6Т-3**	6				O100х60	1,21
КО-125Н-8Т-3**	8				O125х60	1,83

* – основные контрольные образцы

** – дополнительные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

Основные технические характеристики контрольных образцов дефектов резьбы насосно-компрессорных труб

Наимено-вание	Шаг имитируемой резьбы, мм	Материал образца	Глубина ИД, мм	Ширина ИД, мм	Габаритные размеры, мм	Масса, кг
КО-33Н- 2,54Т-3**	2,54 (треугол.)	Сталь 40Х	0,3 0,5 1,0 2,0	Не более 0,3	O33х60	0,22
КО-60Н- 2,54Т-3*	2,54 (треугол.)				O60х60	0,6
КО-73Н- 4,233Тр-3**	4,233 (трапец.)				O73х60	0,75
КО-90Н- 3,175Т-3**	3,175 (треугол.)				O90х60	0,8
КО-114Н- 3,175Т-3**	3,175 (треугол.)				O114х60	1,1
КО-114Н- 5,08Тр-3*	5,08 (трапец.)				O114х60	1,2

* – основные контрольные образцы

** – дополнительные контрольные образцы

Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
