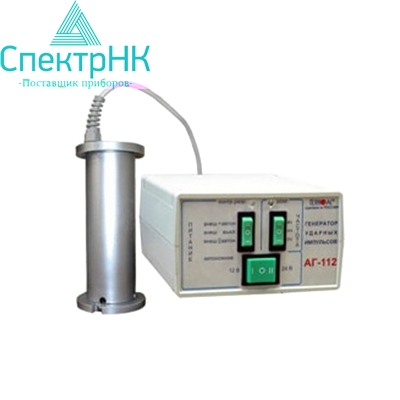

Комплект ударно-механический Ударник АГ-112

Режимы питания “АГ-112”:
1) автономное (“12В“ или “24В“);
2) внешнее;
3) внешнее и автономное с взаимной развязкой (“внеш II автон“) ;
4) внешнее последовательно с автономным (“внеш + автон“).

Встроенные аккумуляторы. Внешний источник питания. Внешний источник или встроенные аккумуляторы или оба источника с суммированием токов. В зависимости от соотношения напряжений. Оба источника с суммированием напряжений.

Напряжение внешнего источника питания, В:
Режим 2
Режим 3
Режим 4

от 12 до 50
от 12до 50
не более 50 – Uавт*

Импульсный ток, от внешнего источника питания
с нагрузкой, А:
Режим 2
Режим 3 при  Uвн > Uавт
Uвн < Uавт
Режим 4

0,6 Uвн*
0,6 Uвн
0
0,6 (Uвн + Uавт)

Средний ток потребления, не более, мА

15

Импульсная выходная мощность в нагрузку при максимальном напряжении питания, кВт

1,5

Частота следования импульсов, имп/мин
“нч“
“сч“
“вч“

20±4
40±6
80±8

Время непрерывной работы, не менее, час
- при максимально допустимом напряжении питания (50В с добавлением внешнего) и максимальной частоте ударов (80уд/мин)
- при минимально допустимом напряжении питания (12В штатный комплект) и минимальной частоте ударов (20уд/мин)

4,5


54

Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее

Длина соединительного кабеля, не менее, м

5

Диаметр исследуемой трубы, мм

от 50 до 300

Габаритные размеры, не более, мм
“АГ-112”
“УМ-112”

135 х 200 х 80
90 х 200

Масса комплекта, не более, кг

6
