Комплект для контроля резьбы насосно-компрессорного оборудования

Комплект для контроля резьбы насосно-компрессорного оборудования

Комплекты для контроля резьбы широко используются в целях обнаружения и измерения геометрических параметров дефектов, в частности трещин, имеющихся во впадинах различного типа резьбы, на галтельных переходах, подшипниковых узлах и поверхности тела деталей насосно-компрессорного оборудования. Отличительной особенностью набора является то, что с его помощью исследование резьбы можно осуществлять без её предварительной очистки от смазки и грязи. Предельная толщина грязи и смазки составляет до 0,2 мм.

Отличительные особенности комплекта для контроля резьбы:

• наличие двух преобразователей с каретками, позволяющих проводить контроль элементов с любой метрической резьбой с шагом от 1,4 до 8 мм;
• возможность быстрой установки и снятия сканера с объекта контроля, простота и быстрое сканирование резьбы;
• нет необходимости в настройке сканера при переходе с одной резьбы на другую;
• не требуется проведение детальной очистки резьбы перед сканированием, значение допустимой толщины загрязнения и остатков смазки составляет до 0,2 мм;
• отсутствие физического взаимодействия преобразователя с исследуемой резьбой, в результате чего исключается износ и повреждение преобразователя;
• возможность настройки дефектоскопа путем нажатия всего одной кнопки, что значительно упрощает процесс контроля, существенно экономя его время;
• возможность фиксирования значений глубины и протяженности обнаруженных в процессе измерения трещин;
• нет необходимости в проведении сложных процессов расшифровки диаграмм комплексной плоскости, благодаря наличию автоматической обработки сигналов, контроль как наружной, так и внутренней резьбы.

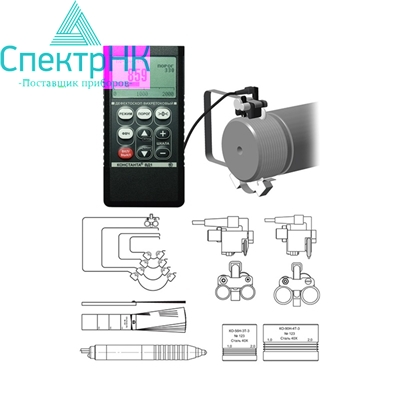

Комплект поставки

Комплектация измерительного набора:

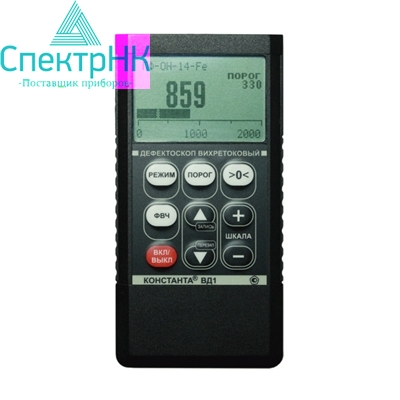

• блок обработки информации – дефектоскоп «Константа ВД1»;
• руководствопользователя;
• методика поверки;
• преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1;
• паспорт на преобразователь ПФ-Р1-0,5х3-Fe и каретку ККТ-1;
• преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2;
• паспорт на преобразователь ПФ-Р2-0,5х3-Fe и каретку ККТ-2;
• сканер типа «Скоба» ССН-25-50 для резьбы диаметром от 25 мм до 50 мм с паспортом;
• сканер типа «Скоба» ССН-45-90 для резьбы диаметром от 45 мм до 90 мм с паспортом;
• сканер типа «Скоба» ССН 70-140 для резьбы диаметром от 70 мм до 140 мм с паспортом;
• сканер типа «Скоба» ССН 105-210 для резьбы диаметром от 105 мм до 210 мм с паспортом;
• контрольный образец КО-56Н-3Т-3 (для проверки и настройки преобразователя ПФ-Р1-0,5х3-Fe);
• паспорт на контрольный образец КО-56Н-3Т-3;
• контрольный образец КО-90Н-4Т-3 (для проверки и настройки преобразователя ПФ-Р2-0,5х3-Fe);
• паспорт на контрольный образец КО-90Н-4Т-3;
• вихретоковый преобразователь ПФ-ОН-4-Fe (для контроля галтельных переходов);
• сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт.);
• контрольный образец СО-210.01 (Fe) 3 (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
• паспорт на контрольный образец СО-210.01 (Fe);
• аккумуляторы ААА (4 шт);
• зарядное устройство;
• головные телефоны;
• кабель связи с ПК по интерфейсу USB;
• компакт-диск с драйверами и программой «Constanta – Data»;
• кейс для хранения и переноски.

Дополнительная комплектация:

• запасные преобразователи, каретки и преобразователи других типов, представленных в каталоге;
• контрольные образцы основной группы: КО-20Н-1,5Т-3;
• контрольные образцы дополнительной группы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
• комплект контрольных образцов дополнительной группы, включающий в себя образцы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
• сканеры для контроля внутренней резьбы, аналогичные сканерам типа «Скоба».

Внимание! Производитель оставляет за собой право изменить комплект поставки.
