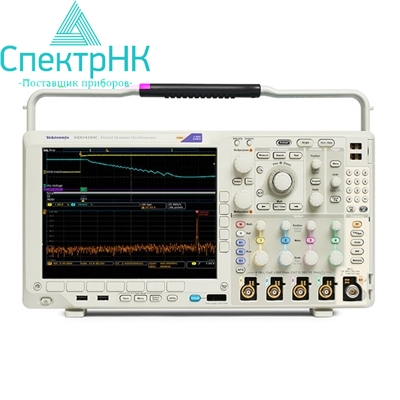

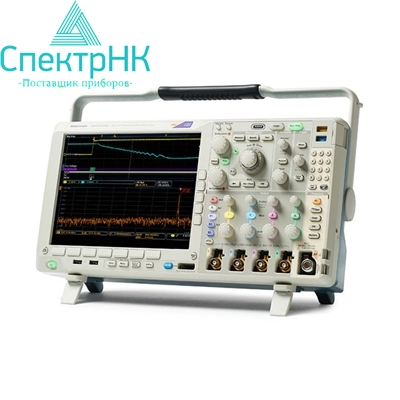

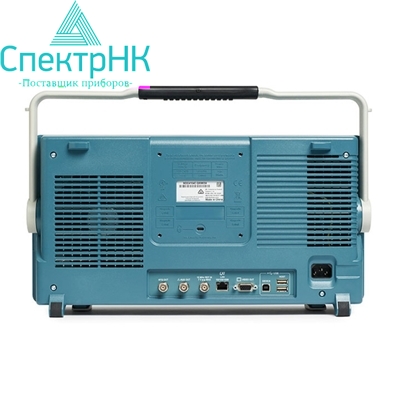

Комбинированный осциллограф MDO4000C

Комбинированный осциллограф MDO4000C

Самый мощный среди комбинированных приборов осциллограф MDO4000 позволяет объединить в одном корпусе до 6 устройств, включая дополнительные генератор задаваемых функциями сигналов и встроенный анализатор спектра. В отличие от других, этот прибор позволяет синхронизировать радиочастотные, аналоговые и цифровые каналы и получать беспрецедентно подробную информацию о разрабатываемом устройстве.

Основные технические характеристики

• Осциллограф
  • 4 аналоговых канала
  • модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц и 200 МГц
  • полоса пропускания может быть расширена (до 1 ГГц)
  • частота дискретизации до 5 Гвыб/с
  • длина записи 20 млн точек по всем каналам
  • максимальная скорость захвата сигнала > 340 000 осциллограмм в секунду
  • пассивные пробники напряжения с входной ёмкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц или 500 МГц в стандартном комплекте
• Анализатор спектра (опция)
  • диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц
  • сверхширокая полоса захвата ≥ 1 ГГц
  • захват спектров, а также аналоговых и цифровых сигналов с корреляцией по времени
  • измерение зависимости частоты, амплитуды и фазы сигналов от времени
• Генератор сигналов произвольной формы и стандартных функций (опция)
  • 13 предварительно заданных форм сигнала
  • генерация сигналов с частотой до 50 МГц
  • длина записи сигнала произвольной формы 128 000 точек
  • частота дискретизации генератора сигналов произвольной формы 250 Mвыб/с
• Логический анализатор (опция)
  • 16 цифровых каналов
  • длина записи 20 млн точек по всем каналам
  • разрешение по времени 60,6 пс
• Анализатор протоколов (опция)
  • поддерживаются стандарты последовательных шин I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC-429 и аудиошины
• Цифровой вольтметр/частотомер (бесплатно при регистрации прибора)
  • измерение ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
  • измерение частоты с разрешением 5 разрядов

Области применения

• Разработка встраиваемых систем

  Быстрое обнаружение и решение проблем системного уровня при отладке встраиваемых систем со смешанными сигналами, в которых используются распространённые последовательные шины и беспроводные интерфейсы.

• Разработка источников питания

  Достоверные и воспроизводимые измерения напряжения, тока и мощности, а также автоматические измерения качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы с широким выбором пробников в рамках приемлемого по цене решения.

• Обнаружение ЭМ помех

  Быстрое обнаружение источника электромагнитных помех во встраиваемой системе за счет анализа сигналов во временной области. Наглядное представление излучаемых ЭМ помех системы в режиме реального времени.

• Исследование сигналов беспроводных сетей

  Осциллограф серии MDO4000C позволяет исследовать сигналы всей системы – аналоговые, цифровые и РЧ, – а также временные соотношения между ними. Это обеспечивает глубокое понимание поведения различных систем беспроводной связи – Bluetooth, 802.11 WiFi, ZigBee и других. При одном захвате в ультраширокой полосе частот можно оценивать взаимодействия между сигналами нескольких беспроводных технологий или просматривать весь диапазон частот современного широкополосного стандарта, такого как 802.11/ad.

• Обучение

  Одновременное управление несколькими приборами на стенде может оказаться затруднительным. При использовании осциллографа серии MDO4000C, выполненного по принципу "шесть в одном", нет необходимости управлять несколькими приборами. При наличии встроенного анализатора спектра можно провести лабораторную работу по современным беспроводным технологиям с минимальными затратами. Возможность полной модернизации позволит добавлять функциональность по мере необходимости и в зависимости от бюджета.

• Производственные испытания и диагностика

  В производственных цехах часто возникают проблемы из-за недостатка места для размещения приборов. Осциллограф серии MDO4000C, в котором использовано решение "6 в 1", позволит минимизировать пространство, занимаемое измерительными приборами. Объединение функций нескольких приборов в одном корпусе снижает расходы на производственное тестирование и диагностику.

Отличительные особенности

Осциллограф

• Технология цифрового люминофора с режимом быстрого захвата FastAcq®
• Запуск
• Панель управления Wave Inspector® для навигации и автоматического поиска
• Масштабирование/панорамирование (Zoom/Pan)
• Пользовательские метки
• Поисковые метки
• Анализ осциллограмм
• Проектирование и разработка видеоустройств (опция)
• Анализ источников питания (опция)
• Тестирование по предельным значениям и маске (опция)

Анализатор спектра (опция)

• Быстрый и точный анализ спектра
• Удобные интеллектуальные маркеры
• Спектрограмма
• Сверхширокая полоса захвата
• Трассы спектра
• Режим запуска: ждущий или автоматический
• Расширенные возможности запуска по сигналам аналоговых, цифровых и РЧ каналов
• РЧ измерения
• Обнаружение ЭМ помех
• Снятие РЧ сигналов для измерения спектра
• Визуализация РЧ сигнала
• Расширенный анализ РЧ сигналов
• Глубокий анализ аналоговых, цифровых и РЧ сигналов с корреляцией по времени

Генератор сигналов произвольной формы и стандартных функций (опция)

Осциллограф серии MDO4000C содержит опциональный встроенный генератор сигналов произвольной формы и стандартных функций (опция MDO4AFG), идеальный для имитации сигналов датчиков в процессе отладки или для добавления шума к полезным сигналам при моделировании неблагоприятных условий.

Логический анализатор (опция)

Логический анализатор (опция MDO4MSO) предоставляет 16 цифровых каналов, интегрированных в интерфейс пользователя осциллографа. Это упрощает работу и облегчает решение проблем при работе с сигналами в разных областях.

• Цветовое кодирование осциллограмм
• Режим быстрого захвата MagniVu®
• Пробник P6616 MSO

Запуск по сигналам последовательных шин и их анализ (опция)

• Запуск по сигналам последовательных шин
• Представление шины
• Декодирование сигналов шин
• Таблица событий
• Поиск (запуск по сигналам последовательных шин)

Цифровой вольтметр и частотомер

Осциллограф MDO4000C содержит встроенные 4-разрядный цифровой вольтметр и 5-разрядный частотомер. Сигнал с любого аналогового входа осциллографа может быть подан на вольтметр без переключения пробников. Результаты измерения динамически отображаются на дисплее в цифровой и графической форме. На дисплее также отображаются минимальное, максимальное и среднее измеренные значения и диапазон значений, измеренных в течение предыдущего 5-секундного интервала. Цифровой вольтметр и частотомер имеются во всех моделях серии MDO4000C и активируются при регистрации прибора.

Платформа осциллографов серии MDO4000C

• Большой дисплей с высоким разрешением
• Интерфейсы
• Интерфейсым передачи данных и дистанционного управления прибором
• Пробники

Технические характеристики
