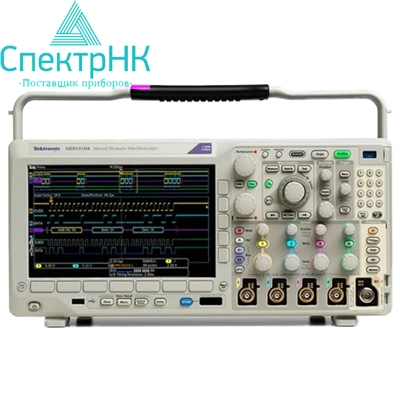

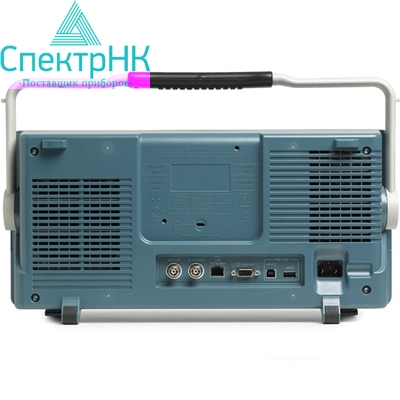

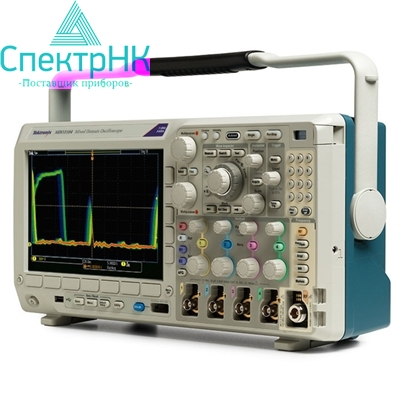

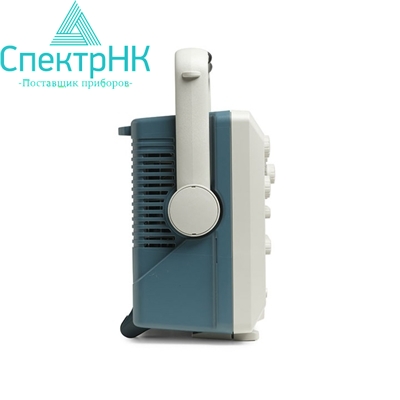

Комбинированный осциллограф MDO3000

Комбинированный осциллограф MDO3000

Комбинированный осциллограф MDO3000 состоит из шести интегрированных приборов, включая варианты исполнения с анализатором спектра, генератором заданных функциями сигналов и др., позволяющих регистрировать аналоговые, цифровые и радиочастотные сигналы при помощи одного устройства. Кроме того, можно добавлять приборы, функции анализа и расширять полосу пропускания по мере роста требований, предъявляемых проектируемыми схемами.

Мощный осциллограф — это только начало

Сегодня в мире техники преобладающее место занимают многоядерные процессоры, последовательные шины и беспроводные интерфейсы. Основным элементом MDO3000 является проверенный временем осциллограф Tektronix совместно с базовым анализатором спектра и цифровым вольтметром. Прибор можно настроить в соответствии с требованиями к выполнению измерений. Имеется возможность добавить 16 логических каналов, генератор сигналов произвольной формы 50 МГц, анализатор протоколов и усовершенствованный анализатор спектра 3 ГГц для облегчения решения современных и будущих сложных конструкторских задач.

Основные преимущества:

• Удостоенный наград осциллограф со 125 режимами запуска
• Длина записи с использованием элементов управления Wave Inspector® — 10 млн точек
• Базовый анализатор спектра входит в комплект
• Имеется возможность добавления приборов и расширения функциональности по мере возникновения потребностей в измерениях

Выполнение измерений с высокой точностью

Проще говоря, осциллографы серии MDO3000 разработаны для выполнения измерений с самой высокой точностью в отрасли. Когда многие другие приборы обеспечивают лишь отображение данных с низким разрешением, MDO3000 позволяет выполнять измерения на фактически зарегистрированных данных, обеспечивая получение подробнейшей информации о разрабатываемом устройстве. На самом деле, мы настолько уверены, что MDO3000 обеспечивает полностью достоверные результаты измерений, что гарантируем соответствие заявленным техническим характеристикам. В конечном итоге, точность измерений оказывает влияние на эффективность разрабатываемых систем. Зачем соглашаться на что-либо неточное?

Наилучшие пробники по наилучшей цене — бесплатно

Рассматривая ключевые факторы, влияющие на измерения параметров сигнального тракта, не стоит недооценивать пробники. При покупке MDO3000 лучшие в отрасли пробники поставляются бесплатно. Пригодные для работы с осциллографом пробники серии TPP с лучшей в отрасли вносимой емкостью 3,9 пФ и широкой полосой пропускания станут надежным инструментом для повседневного использования.

Основные преимущества:

• Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
• Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
• Полоса пропускания пробника 250 МГц, 500 МГц или 1 ГГц в соответствии с полосой пропускания осциллографа

Любой технический специалист в состоянии выполнить измерения беспроводных сетей на уровне эксперта в области радиосвязи не будучи таковым

Беспроводная связь и проблемы электромагнитного излучения не дают вам покоя? Или вы специалист в области радиосвязи, нуждающийся в осциллографе с возможностями измерений во временной и частотной областях? В любом случае, осциллограф MDO3000 со встроенным анализатором спектра подходит для выполнения этих задач. В отличие от осциллографов, которые предлагают «спектральный анализ» с быстрым преобразованием Фурье, только осциллограф MDO3000 со встроенным подлинным анализатором спектра позволяет комфортно выполнять радиочастотные измерения на частотах до 3 ГГц.

Основные преимущества:

• Базовый анализатор спектра включён в стандартный комплект
• Доступно обновление анализатора спектра 3 ГГц
• Единственный в отрасли встроенный аппаратный анализатор спектра

Области применения

Встроенная система синхронизации по сигналам последовательной шины, средства декодирования и анализа

Сигнал последовательной шины часто содержит адрес, команды управления, данные и информацию для синхронизации, что затрудняет выделение интересующих элементов. Модуль прикладных программ работы с сигналами последовательной шины для осциллографов серии MDO3000 превращает прибор в мощный инструмент для отладки устройств с последовательными интерфейсами, с автоматической синхронизацией, декодированием и поиском.

Основные преимущества:

• I2C, SPI, RS-232 / 422 / 485 / UART
• CAN/CAN FD, LIN, FlexRay
• I2S/LJ/RJ/TDM
• MIL-STD-1553, USB

Измерение и анализ мощности

Задача постоянного повышения энергоэффективости выдвигает новые требования как к разработчикам, так и к контрольному оборудованию. Ограничения мощности в режиме ожидания, более высокие частоты переключений и диапазонов сигналов, полупроводниковые приборы с уменьшающимися утечками — все это сдвигает границы условий проведения испытаний к новым предельным значениям. Приборы MDO3000 предоставляют решения для проведения испытаний характеристик мощности в соответствии с ранее недостижимыми требованиями.

Основные преимущества:

• Измерение потерь мощности в коммутационном устройстве
• Измерение пульсаций и анализ шума
• Определение характеристик полупроводниковых устройств
• Отладка цепей коррекции коэффициента активной мощности

Требования к электромагнитным помехам (ЭМП) и электромагнитной совместимости (ЭМС)

При проведении испытаний разрабатываемых устройств на создание ЭМП и ЭМС всегда существует риск неудачи, связанный с ограничениями по времени или с выделенным бюджетом. Прибор MDO3000 со встроенным анализатором спектра позволяет разработчику провести предварительные испытания в своей лаборатории, чем значительно повышает вероятность успешного прохождения полного цикла испытаний на соответствие требованиям к уровню ЭМП.

Автомобильные шины — запуск по сигналам шин CAN/CAN FD, декодирование и анализ сигналов

Технические требования к современным автомобилям предполагают применение более сложных и чувствительных электронных компонентов и систем, чем когда-либо прежде. Объединяющий шесть устройств в одном, прибор Tektronix MDO3000 специально разработан для оказания помощи в решении сложных задач проведения испытаний и проверки устройств, создаваемых с использованием передовых технологий. Теперь с помощью только одного прибора можно:

• Отлаживать и проверять устройства с шинами CAN FD, CAN, LIN и FlexRay
• Испытывать системы большой мощности для гибридных и электрических транспортных средств
• Проверка беспроводных систем, встроенных в автомобиль
• Оценивать характеристики новых комплектующих (датчиков на основе микроскопических электромеханических систем, драйверов для светодиодов, светодиодов)
