Клещи электроизмерительные CMP-2000

Гарантия производителя
Доставка по Казахстану	Артикул: s04618

Цену уточните у менеджера

Запросить КП Консультация

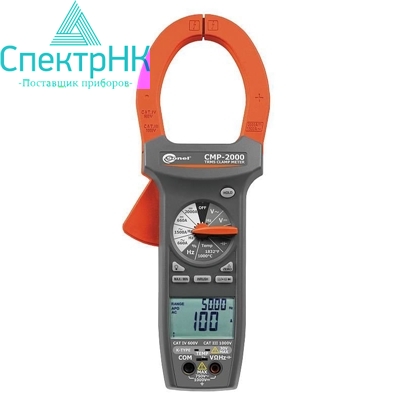

Клещи электроизмерительные CMP-2000

CMP-2000 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата — до 57 мм - провод, 70x18 мм - шинопровод.

Отличительные особенности:

измерение постоянного тока до 2000 А;
измерение переменного тока до 1500 А (True RMS);
измерение напряжения постоянного тока до 1000 В;
измерение напряжения переменного тока до 750 В (True RMS);
измерение сопротивления до 66 МОм с разрешением от 0,1 Ом;
измерение температуры;
измерение частоты до 1 МГц или коэффициента заполнения;
тестирование диодов;
контроль целостности электрических соединений.

Комплект поставки

Клещи
Элемент питания алкалиновый 9V 6LR61

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Измерение постоянного тока

Диапазон	Разрешение	Основная погрешность
660,0 A	0,1 A	± (2,0% и. в. + 10 е. м. р.) для 50...60 Гц
1000 А	1 А	± (2,5% и.в. + 10 е. м. р.) для 50...60 Гц
2000 A	1 A	Не нормирована

Защита от перегрузки: 2000A постоянного тока максимально 60 секунд

Измерение переменного тока True RMS

Диапазон	Разрешение	Основная погрешность
660,0 A	0,1 A	± (2,5% и. в. + 8 е. м. р.)
1000 А	1 А	± (2,8% и. в. + 8 е. м. р.)
1500 А	1 А	Не нормирована

Коэффициент амплитуды: ?3.
Спецификация True RMS от 5% до 100% диапазона.
Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
Минимальный диапазон входного тока: >500 е.м.р.
Защита от перегрузки: 1500A переменного тока.

Измерение напряжения постоянного тока

Диапазон	Разрешение	Основная погрешность
6,600 В	0,001 В	± (0,5% и.в.+ 2 е.м.р)
66,00 В	0,01 В
660,0 В	0,1 В
1000 В	1 В

Защита от перегрузки: 1000В постоянного тока или 750В переменного rms.

Измерение напряжения переменного тока True RMS

Диапазон	Разрешение	Основная погрешность
6,600 В	0,001 В	±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц
66,00 В	0,01 В
600,0 В	0,1 В
750 В	1 В

Коэффициент амплитуды: ?3.
Спецификация True RMS от 5% до 100% диапазона.
Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
Минимальный диапазон входного тока: >500 е.м.р.
Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms.

Измерение сопротивления

Диапазон	Разрешение	Основная погрешность
660,0 Ом	0,1 Ом	± (1% и. в. + 5 е.м.р.)
6,600 кОм	0,001 кОм
66,00 кОм	0,01 кОм
660,0 кОм	0,1 кОм
6,600 МОм	0,001 МОм	± (2,0% и. в. + 5 е.м.р.)
66,00 МОм	0,01 МОм	± (3,5 % и. в. + 5 е.м.р.)

Защита от перегрузки: 600 В RMS постоянного или переменного тока.

Тестирование целостности цепи

Диапазон	Звуковой сигнал	Время реакции	Напряжение разомкнутой цепи
660 Ом	менее 30 Ом	около 100 мс	-3,2В постоянного тока

Тестирование целостности цепи

Диапазон	Разрешение	Основная погрешность	Ток измерения	Напряжение разомкнутой цепи
2 В	1 мВ	± (1,5% и.в. + 5 е.м.р.)	0,8 мA	3,2 В постоянного тока

Измерение емкости

Диапазон	Разрешение	Основная погрешность
6,600 нФ	0,001 нФ	± (3% и. в. + 30 е.м.р.)
66,00 нФ	0,01 нФ	± (3% и. в. + 10 е.м.р.)
660,0 нФ	0,1 нФ	± (3% и. в. + 30 е.м.р.)
6,600 мкФ	0,001 мкФ	± (3% и. в. + 10 е.м.р.)
66,00 мкФ	0,01 мкФ
660,0 мкФ	0,1 мкФ
6,600 мФ	0,001 нФ	± (5% и. в. + 10 е.м.р.)

Защита от перегрузки: 600 В RMS постоянного или переменного тока.

Измерение частоты

Диапазон	Разрешение	Основная погрешность
66,00 Гц	0,01 Гц	± (0,1% и. в. + 5 е.м.р.)
660,0 Гц	0,1 Гц
6,600 кГц	0,001 кГц
66,00 кГц	0,01 кГц
660,0 кГц	0,1 кГц
1,000 МГц	0,001 МГц

Минимальный диапазон входного сигнала: >10Гц.
Минимальная ширина импульса: >1мкс.
Границы коэффициента заполнения импульса: >30% и <70%.
Защита от перегрузки: 600 В RMS постоянного или переменного.

Коэффициент заполнения

Диапазон	Разрешение	Длительность импульса	Основная погрешность (логические 5В)
5...95%	0,1%	>10 мкс	± (2,0% и.в. + 10 е.м.р)

Диапазон частот: от 5% до 95% (от 40Гц до 20кГц).
Защита от перегрузки: 600 В RMS постоянного или переменного.

Измерение температуры

Диапазон	Разрешение	Основная погрешность*
0…400°C	1°C	±(1% и.в. + 2°C)
-20…0,0°С, 400…1000°С	1°C	±(2% и.в. + 3°C)
32…750°F	1°F	±(1% и.в. + 4°F)
-4…32°F, 750…1832°F	1°F	±(2% и.в. + 6°F)

Термопара тип К. Погрешность термопары не учитывается
Защита от перегрузки: 60В постоянного тока или 30В переменного тока RMS.

Дополнительные технические характеристики

Дисплей	индикация 6600, аналоговая линейка, состоящая из 66 сегментов
Полярность	Автоматическая, (-) указывает на отрицательную полярность
Обозначение значения за пределами диапазона измерения	(OL) или (-OL)
Обновление отображения измерений	2,8x/сек, 28x/сек, аналоговая линейка
Степень защиты корпуса	IP20
Условия работы	0°C до 50°C при относительной влажности <70%
Условия хранения	-20°C до 60°C при относительной влажности <80%
Максимальная рабочая высота	2000 м
Температурный коэффициент	0,1 x (заданная точность)/°C (<18°C или >28°C)
Автоматическое выключение питания	30 минут
Питание	9В батарейка типа 6LR61
Максимальный диаметр обхвата	57мм - провод, 70 x 18мм - шинопровод
Размеры	281 x 108 x 53 мм
Масса	около 570 г (с элементами питания)

Таблица сравнения

Измерение	CMP-200	CMP-400	CMP-401	CMP-1006	CMP-600	CMP-2000
Напряжение постоянного тока	-	+ до 600В	+ до 600В	+ до 600В	+ до 600В	+ до 1000В
Напряжение переменного тока	-	+ до 600В	+ до 600В	+ TRUE RMS до 600В	+ TRUE RMS до 600В	+ TRUE RMS до 750В
Постоянный ток	-	-	+ до 400А	+ до 1000А	+ до 600А	+ до 2000А
Переменный ток	+ 0,1 мА - 200 А	+ 400 A	+ 400 A	+ TRUE RMS 1000 A	+ TRUE RMS 600 A	+ TRUE RMS 1500 А
Сопротивление	-	+ 40 МОм	+ 40 МОм	+ 66 МОм	+ 40 МОм	+ 66 МОм
Определение целостности цепи	-	+	+	+	+	+
Тестирование диодов	-	+	+	+	+	+
Частота	-	+	+	+	+	+
Емкость	-	-	+	-	-	+
Температура (термопара К)	-	+	+	+	-	+
Максимальный диаметр обхвата	30 мм	30 мм	30 мм	36 мм	30 мм 35x10 мм	57 мм 70x18 мм

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
