Киловольтметр СКВ

Киловольтметр СКВ

Гарантия производителя

Доставка по Казахстану

Артикул: s04213

Цену уточните у менеджера

Запросить КП Консультация

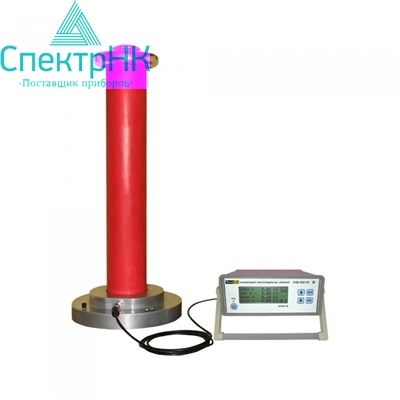

Киловольтметр СКВ

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.

Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразования выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.

Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с.

Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.

В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения.

Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Отличительные особенности:

  • Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ
  • Два предела измерения в одном делителе
  • Относительная погрешность: в каждой точке диапазона 0.25%/0.5%/1.0% (в зависимости от модели)
  • Время установления рабочего режима: не более 5.0 с
  • Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя
  • Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями

Комплект поставки

  • Блок индикации ПК.422120.003.01, 1 шт.
  • Блок ДВМЦ ПК. 422120.003.02, 1 шт.
  • Межблочный соединительный кабель ПК. 422120.003.03, 1 шт.
  • Кабель сетевой, 1 шт.
  • Вставка плавкая 3.15 А АГО.481.304 ТУ, 2 шт.
  • Паспорт 422120-003-68134858-2014 ПС, 1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Госреестр средств измерений РФ

Дополнительно

Цифровая модель профессионального киловольтметра СКВ 100 отлично справляется с контролем высоких напряжений постоянного тока. Активно применяется специалистами разных уровней для проверки трансформаторов, диагностики и учета электроэнергии на производстве, контроля характеристик сигналов. С конструкторской точки зрения каждое такое устройство состоит из измерительного блока и высоковольтного делителя напряжений. Оба инструмента изготовлены из прочных и надежных материалов, стойки к внешним факторам, демонстрируют точные результаты в любых условиях. Стоит отметить, что это отечественная разработка, которая была придумана нашими специалистами как более доступный вариант дорогого импортного аналога. Несмотря на это прибор не уступает по своим техническим показателям и прочности и отлично справляется с широким спектром самых разных задач, включая точный контроль спектральных характеристик, диагностику качества изоляции и многое другое.

Киловольтметр СКВ 100 поставляется в полном базовом комплекте, куда входит сопутствующее оборудование, специализированное ПО, пользовательская документация. Ознакомиться с последней необходимо до начала работы. Это необходимо, чтобы соблюсти все рабочие условия, нормы безопасности, ознакомиться с порядком контроля и всеми тонкостями эксплуатации представленной модели.

Современное исполнение установки порадует заказчика и обеспечит комфортные измерения в любых условиях. Заметим, что возможны разные варианты исполнения киловольтметра СКВ 100, которые различаются прежде всего рабочими диапазонами и погрешностями. Кроме этого, в зависимости от модификации, может присутствовать разное расположение органов управления, что необходимо учесть при приобретении устройства.

Технические характеристики

ПараметрыЗначения
Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
2.000 кВ … 26.000 кВ
26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока
2.000 кВ … 26.000 кВ
26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц±0.25%/±0.5%/±1.0% (в зависимости от модели)
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока±0.25%/±0.5%/±1.0% (в зависимости от модели)
Входное сопротивление постоянному току535 МОм ±10%
Время установления рабочего режимане более 5.0 с
Количество диапазонов измерения2
Режим переключения диапазонов измеренияавтоматический
Максимальное время работы8 часов с последующим отключением на 1 час

Рабочие условия:

  • Температура окружающего воздуха: 5°С … 40°С
  • Относительная влажность воздуха: 30% … 80%
  • Атмосферное давление: 84 кПа … 106.7 кПа

Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140:

  • ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
  • ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
  • ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
  • ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»
  • ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140:

  • Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года
  • Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
