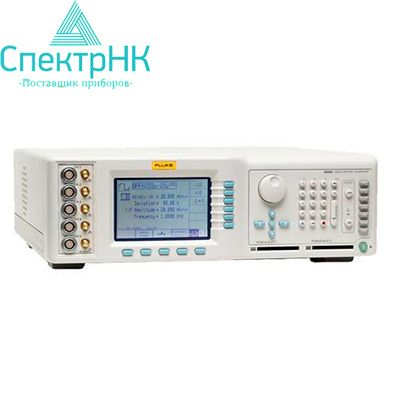

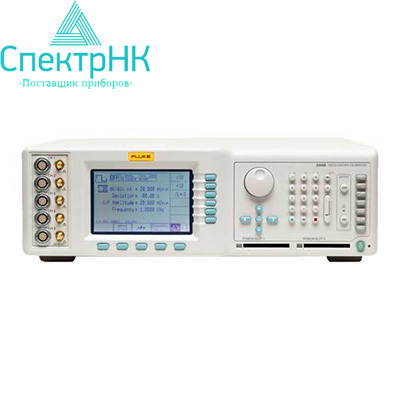

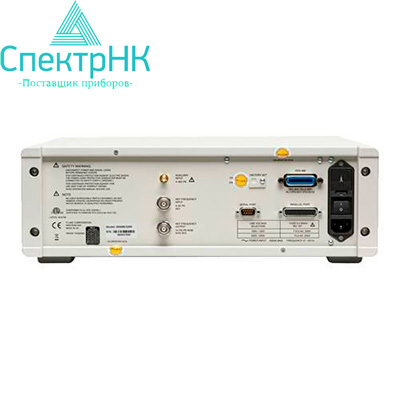

Калибратор осциллографов Fluke 9500B/3200
|
|
|
|
|
|
Гарантия производителя
Производитель: Fluke
Доставка по Казахстану
Артикул: s06337Цену уточните у менеджера
Калибратор осциллографов Fluke 9500B/3200 — это эталонный прибор для калибровки и проверки осциллографов в лаборатории и на производстве. Модель выпускается под брендом Fluke и представлена в разделе каталога «Калибраторы электрических величин».
Где применяется
Калибраторы осциллографов используют в метрологических и измерительных лабораториях, в сервисных центрах, на предприятиях электронной промышленности и энергетики. Они нужны для регулярной проверки параметров осциллографов, подтверждения точности измерений и поддержания качества контроля в процессе эксплуатации и ремонта оборудования.
Артикул в каталоге: s06337. Технические характеристики, комплектацию и стоимость можно уточнить у специалистов компании «СпектрНК» в Алматы, запросив коммерческое предложение.
Другие модели — в разделе Калибраторы электрических величин; все товары бренда — на странице Fluke.
Где купить в Алматы
Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
Технические характеристики
Fluke 9500B/3200Напряжение постоянного токаПрямоугольный сигналИмпульс с малым временем нарастанияИмпульс с большим временем нарастания Быстрое нарастание фронта (доступно только для активной головки 9530)Быстрое нарастание фронта 70 пс (доступно только для активной головки 9560)Быстрое нарастание фронта 25 пс (доступно только для активной головки 9550)Отметки времениСглаженная синусоидальная волна и двойная синусоидальная волнаВходной импедансТокВыход полного видеосигналаНизкочастотный линейный пилообразный сигналИмпульс перегрузкиЗадержка фазы между каналамиЗакороченный/незамкнутый выходДополнительный входОбщие технические характеристики
| Амплитуда | от ± 1 мВ до ± 200 В на 1 МОм от ± 1 мВ до ± 5 В на 50 Ом | Точность | ± (0,025 % + 25 мкВ) | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Отклонение | ± 11,2 % | Амплитуда | Диапазон: от 40 мкВ до 200 В пик-пик на 1 МОм; от 40 мкВ до 5 В пик-пик на 50 Ом Полярность: Положительная, отрицательная или симметричная относительно земли Точность (от 10 Гц до 10 кГц): < 1 мВ ± (1 % + 10 мкВ); от 1 до 21 мВ ± (0,10 % + 10 мкВ) Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно Отклонение: ± 11,2 % | Время нарастания/спада | < 100 В < 150 нс ≥ 100 В < 200 нс | Выброс | < 2 % в пике для первых 500 нс | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 ppm Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 5 мВ до 3 В пик-пик на 50 Ом Точность: от +50 до –150 пс Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | Уменьшение сигнала до нуля 500 пс | Отношение Mk/Sp | 1:9 | Выбросы (на КСВН 1,2:1) | < ± в пике на 8 ГГц < ± 1,5 % в пике на 3 ГГц (первые 10 нс) | Частота | Диапазон: от 10 Гц до 2 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 1 мВ до 200 В пик-пик на 1 МОм; от 1 мВ до 5 В пик-пик на 50 Ом Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | < 100 В < 150 нс ≥ 100 В < 200 нс | Отношение Mk/Sp | 1:1 | Выброс | < 2 % в пике для первых 500 нс | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 5 мВ до 3 В пик-пик на 50 Ом Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | Уменьшение сигнала до нуля 150 пс | Отношение Mk/Sp | 1:9 | Выброс | < 3 % в пике на 8 ГГц < 2 % в пике на 3 ГГц первая 1 нс) | Частота | Диапазон: от 10 Гц до 2 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 25 мВ до 2 В пик-пик Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | Уменьшение сигнала до нуля 70 пс | Отношение Mk/Sp | 1:9 | Выброс | < ± 4 % в пике на 20 ГГц < 3 % в пике на 8 ГГц < 1 % в пике на 3 ГГц (первые 700 пс) | Частота | Диапазон: от 10 Гц до 1 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 425 до 575 мВ пик-пик на 50 Ом Точность: ± 2 % | Время нарастания/спада | Уменьшение сигнала до нуля 25 пс | Отношение Mk/Sp | 1:9 | Типы | Прямоугольные/синусоидальные, импульсные, узкие треугольные | Прямоугольные/синусоидальные | Период прямоугольных: от 450 пс до 10 нс Период синусоидальных: от 450 пс до 10 нс | Импульсные | Период: от 1 мкс до 55 с Время нарастания/спада: 2,5 % от периода | Узкие треугольные | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно для периодов сигналов всех форм | Точность временной развертки | Нормальная: ± 0,25 миллионной доли | Дрожание фазы временной развёртки | 10 пс пик-пик | Отклонение | ± 45 % для периода | Амплитуда | от 100 мВ до 1 В пик-пик | Промежуточное деление | Каждая 10 отметка может быть установлена на более высокую амплитуду для периодов ± 1 мкс для сигналов всех форм | Частота | от 0,1 Гц до 3,2 ГГц | Амплитуда (сглаженная волна на 50 Ù) | от 0,1 Гц до 550 МГц от 4,44 мВ до 5,560 В пик-пик от 550 МГц до 2,5 ГГц от 4,44 мВ до 3,336 В пик-пик от 2,5 до 3,2 ГГц от 4,44 мВ до 2,224 В пик-пик от 3,2 до 6,4 ГГц от 25 мВ до 2 В пик-пик Точность: ± 1,5 % при 50 кГц | Плоскостность (Сглаженная волна относительно 50 кГц) | от 0,1 Гц до 300 МГц ± 2 % от 300 до 550 МГц ± 3 % от 550 МГц до 1,1 ГГц ± 4 % от 1,1 до 3,2 ГГц ± 5 % от 3 до 6 ГГц ± 5 % | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Чистота синусоидальной волны | 2-я гармоника: ≤ 35 дБн (децибелов ниже несущей) 3-я гармоника: ≤ 40 дБн Все другие ложные сигналы: ≤ 40 дБн (обычно) | Измерение сопротивления (недоступно для 9550) | Диапазон: от 10 до 150 Ом и от 50 кОм до 12 МОм Точность: от 10 до 40 (Вт) ± 0,5 % от 40 до 90 ± 0,1 % от 90 до 150 ± 0,5 % от 50 до 800 к ± 0,5 % от 800 до 1,2 М ± 0,1 % от 1,2 до 12 М ± 0,5 % | Измерение емкости (недоступно для головок 9550 и 9560) | Диапазон: от 1 до 95 пФ Точность: от 1 до 35 пФ 2 % ± 0,25 пФ; от 35 до 95 пФ 3 % ± 0,25 пФ | Амплитуда | Постоянный ток: от ± 100 мкА до ± 100 мА Прямоугольный сигнал: от ± 100 мкА до ± 100 мА пик-пик | Точность | ± (0,25 % + 0,5 мкА) | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | 1,0 В; 0,7 В; 0,3 В | Тип поля | Белое, серое или черное | Полярность синхронизации | Положительная или отрицательная | Стандарты | 625 строк 50 Гц или 525 строк 60 Гц | Формы сигналов | 1 В пик-пик сим. треугольная | Время нарастания | от 1 мс до 1 с | Амплитуда | от 5 до 20 В на 50 Ом | Полярность | Положительная или отрицательная | Продолжительность | от 0,2 до 100 с | Триггер | Ручной | Нерегулируемая задержка | ± 25 пс между каналами | Регулируемая задержка | ± 5 пс между каналами | Диапазон частоты | от 10 Гц до 100 МГц | Утечка на выходе | Незамкнутая цепь: ± 50 пА Закороченная цепь: ± 15 мкВ | Прохождение сигнала | От входа на задней панели к любой активной головке | Максимальный входной сигнал | Напряжение: ± 40 В пик-пик Ток: ± 400 мА пик-пик | Частота | Выбираемая пользователем: f (до 120 MГц), f/10 или f/100 Свободная: 100 Гц | Вход источника опорной частоты | Диапазон частоты: от 1 до 20 МГц с шагом 1 МГц Уровень: обычно от 90 мВ до 1 В пик-пик Диапазон захвата: ± 50 миллионных долей | Выход источника опорной частоты | Частота: 1 МГц или 10 МГц Уровень: В 50 Вт: 1 В пик-пик (обычно) | Температура | Эксплуатация: от 5 до 40 °C Хранение: от 0 до 50 °C | Влажность (без конденсации) | Эксплуатация: < 90 % при температуре от 5 до 30 °C; < 75 % при температуре от 30 до 40 °C Хранение: < 95 % при температуре от 0 до 50 °C | Мощность, срок службы батарей | Напряжение: от 95 до 132 В ср. кв. зн. или от 290 до 264 В ср. кв. зн. Частота: от 48 до 63 Гц Потребление: 400 ВА | Габариты | 440 x 427 x 133 мм | Масса | 12 кг | Класс безопасности | Разработан в соответствии с UL3111 и EN61010-1-1:1993/A2:1995. Отметка CE. Электромагнитная совместимость (включая дополнительные модули). EN55011/22; EN50082-1:1992. Правила FCC, раздел 15, подраздел J, класс B |
