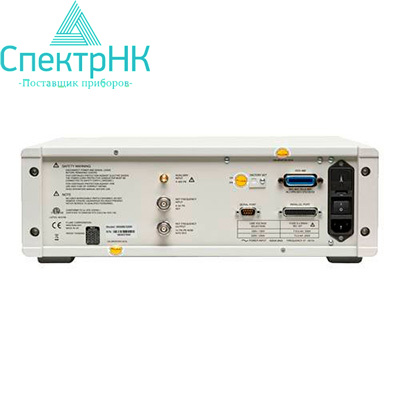

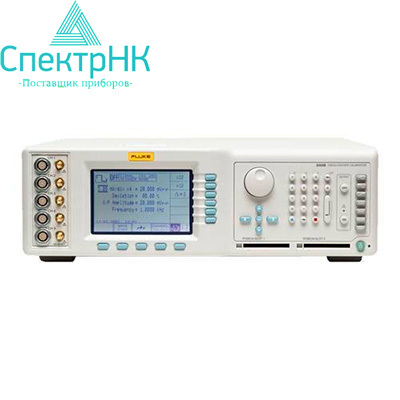

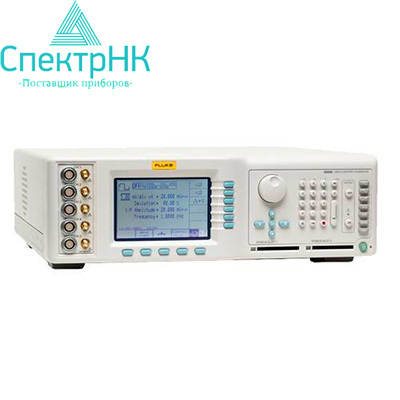

Калибратор осциллографов Fluke 9500B/1100
|
|
|
|
|
|
Гарантия производителя
Производитель: Fluke
Доставка по Казахстану
Артикул: s06336Цену уточните у менеджера
Калибратор осциллографов Fluke 9500B/1100 — это прибор для калибровки и проверки осциллографов в лабораторных и сервисных условиях. Оборудование бренда Fluke представлено в разделе каталога «Калибраторы электрических величин» и применяется там, где нужно подтвердить точность измерительных каналов осциллографа.
Где применяется
Калибраторы осциллографов используют в метрологических лабораториях, сервисных центрах, на предприятиях электроники и энергетики, а также в отделах технического контроля, где осциллографы входят в парк измерительных средств. Прибор помогает проверять работу осциллографа и поддерживать достоверность результатов измерений.
Артикул в каталоге: s06336. Для уточнения комплектации и технических параметров запросите коммерческое предложение у специалистов «СпектрНК» в Алматы.
Другие модели — в разделе Калибраторы электрических величин; все товары бренда — на странице Fluke.
Где купить в Алматы
Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
Технические характеристики
Fluke 9500B/1100Напряжение постоянного токаПрямоугольный сигналИмпульс с малым временем нарастанияИмпульс с большим временем нарастания Отметки времениСглаженная синусоидальная волна и двойная синусоидальная волнаВходной импедансТокВыход полного видеосигналаНизкочастотный линейный пилообразный сигналИмпульс перегрузкиЗадержка фазы между каналамиЗакороченный/незамкнутый выходДополнительный входОбщие технические характеристики
| Амплитуда | от ± 1 мВ до ± 200 В на 1 МОм от ± 1 мВ до ± 5 В на 50 Ом | Точность | ± (0,025 % + 25 мкВ) | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Отклонение | ± 11,2 % | Амплитуда | Диапазон: от 40 мкВ до 200 В пик-пик на 1 МОм; от 40 мкВ до 5 В пик-пик на 50 Ом Полярность: Положительная, отрицательная или симметричная относительно земли Точность (от 10 Гц до 10 кГц): < 1 мВ ± (1 % + 10 мкВ); от 1 до 21 мВ ± (0,10 % + 10 мкВ) Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно Отклонение: ± 11,2 % | Время нарастания/спада | < 100 В < 150 нс ≥ 100 В < 200 нс | Выброс | < 2 % в пике для первых 500 нс | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 ppm Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 5 мВ до 3 В пик-пик на 50 Ом Точность: от +50 до –150 пс Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | Уменьшение сигнала до нуля 500 пс | Отношение Mk/Sp | 1:9 | Выбросы (на КСВН 1,2:1) | < ± в пике на 8 ГГц < ± 1,5 % в пике на 3 ГГц (первые 10 нс) | Частота | Диапазон: от 10 Гц до 2 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | Диапазон: от 1 мВ до 200 В пик-пик на 1 МОм; от 1 мВ до 5 В пик-пик на 50 Ом Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Время нарастания/спада | < 100 В < 150 нс ≥ 100 В < 200 нс | Отношение Mk/Sp | 1:1 | Выброс | < 2 % в пике для первых 500 нс | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Типы | Прямоугольные/синусоидальные, импульсные, узкие треугольные | Прямоугольные/синусоидальные | Период прямоугольных: от 450 пс до 10 нс Период синусоидальных: от 450 пс до 10 нс | Импульсные | Период: от 1 мкс до 55 с Время нарастания/спада: 2,5 % от периода | Узкие треугольные | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно для периодов сигналов всех форм | Точность временной развертки | Нормальная: ± 0,25 миллионной доли | Дрожание фазы временной развёртки | 10 пс пик-пик | Отклонение | ± 45 % для периода | Амплитуда | от 100 мВ до 1 В пик-пик | Промежуточное деление | Каждая 10 отметка может быть установлена на более высокую амплитуду для периодов ± 1 мкс для сигналов всех форм | Частота | от 0,1 Гц до 1,1 ГГц | Амплитуда (сглаженная волна на 50 Ù) | от 0,1 Гц до 550 МГц от 4,44 мВ до 5,560 В пик-пик от 550 МГц до 2,5 ГГц от 4,44 мВ до 3,336 В пик-пик от 2,5 до 3,2 ГГц от 4,44 мВ до 2,224 В пик-пик от 3,2 до 6,4 ГГц от 25 мВ до 2 В пик-пик Точность: ± 1,5 % при 50 кГц | Плоскостность (Сглаженная волна относительно 50 кГц) | от 0,1 Гц до 300 МГц ± 2 % от 300 до 550 МГц ± 3 % от 550 МГц до 1,1 ГГц ± 4 % от 1,1 до 3,2 ГГц ± 5 % от 3 до 6 ГГц ± 5 % | Ранжирование | 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Чистота синусоидальной волны | 2-я гармоника: ≤ 35 дБн (децибелов ниже несущей) 3-я гармоника: ≤ 40 дБн Все другие ложные сигналы: ≤ 40 дБн (обычно) | Измерение сопротивления (недоступно для 9550) | Диапазон: от 10 до 150 Ом и от 50 кОм до 12 МОм Точность: от 10 до 40 (Вт) ± 0,5 % от 40 до 90 ± 0,1 % от 90 до 150 ± 0,5 % от 50 до 800 к ± 0,5 % от 800 до 1,2 М ± 0,1 % от 1,2 до 12 М ± 0,5 % | Измерение емкости (недоступно для головок 9550 и 9560) | Диапазон: от 1 до 95 пФ Точность: от 1 до 35 пФ 2 % ± 0,25 пФ; от 35 до 95 пФ 3 % ± 0,25 пФ | Амплитуда | Постоянный ток: от ± 100 мкА до ± 100 мА Прямоугольный сигнал: от ± 100 мкА до ± 100 мА пик-пик | Точность | ± (0,25 % + 0,5 мкА) | Частота | Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно | Амплитуда | 1,0 В; 0,7 В; 0,3 В | Тип поля | Белое, серое или черное | Полярность синхронизации | Положительная или отрицательная | Стандарты | 625 строк 50 Гц или 525 строк 60 Гц | Формы сигналов | 1 В пик-пик сим. треугольная | Время нарастания | от 1 мс до 1 с | Амплитуда | от 5 до 20 В на 50 Ом | Полярность | Положительная или отрицательная | Продолжительность | от 0,2 до 100 с | Триггер | Ручной | Нерегулируемая задержка | ± 25 пс между каналами | Регулируемая задержка | ± 5 пс между каналами | Диапазон частоты | от 10 Гц до 100 МГц | Утечка на выходе | Незамкнутая цепь: ± 50 пА Закороченная цепь: ± 15 мкВ | Прохождение сигнала | От входа на задней панели к любой активной головке | Максимальный входной сигнал | Напряжение: ± 40 В пик-пик Ток: ± 400 мА пик-пик | Частота | Выбираемая пользователем: f (до 120 MГц), f/10 или f/100 Свободная: 100 Гц | Вход источника опорной частоты | Диапазон частоты: от 1 до 20 МГц с шагом 1 МГц Уровень: обычно от 90 мВ до 1 В пик-пик Диапазон захвата: ± 50 миллионных долей | Выход источника опорной частоты | Частота: 1 МГц или 10 МГц Уровень: В 50 Вт: 1 В пик-пик (обычно) | Температура | Эксплуатация: от 5 до 40 °C Хранение: от 0 до 50 °C | Влажность (без конденсации) | Эксплуатация: < 90 % при температуре от 5 до 30 °C; < 75 % при температуре от 30 до 40 °C Хранение: < 95 % при температуре от 0 до 50 °C | Мощность, срок службы батарей | Напряжение: от 95 до 132 В ср. кв. зн. или от 290 до 264 В ср. кв. зн. Частота: от 48 до 63 Гц Потребление: 400 ВА | Габариты | 440 x 427 x 133 мм | Масса | 12 кг | Класс безопасности | Разработан в соответствии с UL3111 и EN61010-1-1:1993/A2:1995. Отметка CE. Электромагнитная совместимость (включая дополнительные модули). EN55011/22; EN50082-1:1992. Правила FCC, раздел 15, подраздел J, класс B |
Вопросы и ответы
Сколько стоит Калибратор осциллографов Fluke 9500B/1100?
Цена зависит от комплектации и условий поставки — менеджер в Алматы подготовит коммерческое предложение по вашему запросу.
Можно ли заказать Калибратор осциллографов Fluke 9500B/1100 с доставкой по Казахстану?
Да, доставляем по всему Казахстану транспортными компаниями и курьерскими службами, по Алматы — своей службой доставки.
Кто производитель Калибратор осциллографов Fluke 9500B/1100?
Производитель — Fluke. Все приборы бренда — на странице Fluke, похожие модели — в разделе «Калибраторы электрических величин».
