Кабельный анализатор Fluke Networks OFP2-100-QI INT

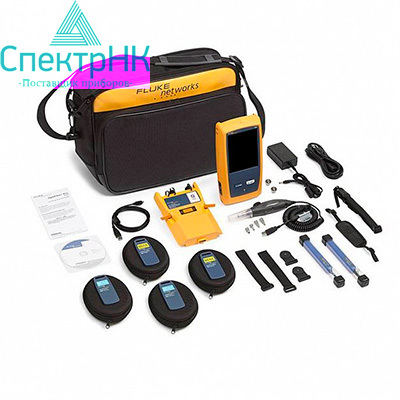

Кабельный анализатор Fluke Networks OFP2-100-QI INT, комплект OptiFiber Pro Quad OTDR с набором для обследования.

Рефлектометр Fluke Networks OptiFiber Pro

Ускоряет диагностику и сертификацию оптоволоконных соединений на предприятиях.

OptiFiber Pro OTDR представляет собой решение 2 уровня для расширенной сертификации оптоволокна и является частью линейки для сертификации кабельной продукции Versiv™.

OptiFiber Pro — это первый в отрасли специально спроектированный рефлектометр, который отвечает уникальным требованиям корпоративной волоконно-оптической сетевой инфраструктуры. С его простым пользовательским интерфейсом Taptive и мощным набором функций, OptiFiber Pro превращает любого пользователя в эффективного и знающего специалиста по инсталляции корпоративных кабельных систем или устранению неисправностей.

Уникальные функции:

• Технология SmartLoop OTDR позволяет автоматически проверять и анализировать два волокна в одном тесте без необходимости выезжать на участок в дальний конец линии.
• Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любым уровнем навыков.
• Совместима с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

Производительность:

• Проверка в режиме быстрого тестирования занимает всего две секунды
• Быстро протестировать оптоволоконные кабеля центров обработки данных при помощи заранее запрограммированных настроек
• Устранить неисправности оптоволоконных кабелей в центрах обработки данных, где короткие коммутационные кабели и множество разъемов, благодаря сверхмалым мертвым зонам
• Легко характеризовать все разъемы, сращивания и зоны высокой потери посредством графического представления EventMap™
• Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора
• Система управления ProjX ускоряет окупаемость инвестиций за счет использования OTDR
• Уменьшить время простоя сети путем быстрого и точного определения неисправностей во всех типах оптоволоконных кабелей
• Встроенный визуальный дефектоскоп (VFL) легко определяет поврежденное оптоволокно.

Стандарты:

• Полная функциональность OTDR, которая сертифицирует производительность оптоволокна на основании стандартов индустрии или технических характеристик заказчика
• Соответствие стандартам ISO и TIA

С учетом виртуализации серверов и мультигигабитных соединений между серверами, сетями и хранилищами, архитектура центра обработки данных подразумевает использование большего числа коммутационных шнуров и соединителей сверхплотной топологии, что делает OTDR операторского класса с большими мертвыми зонами неэффективными. OptiFiber Pro не только делает возможным использование оптоволокна в центрах обработки данных, но и обеспечивает высочайший уровень точности для быстрого устранения проблем.

Преимущества:

• Сверхмалые мертвые зоны событий и затуханий позволяют точно найти события и неисправности оптоволоконных соединений
• Режим центра обработки данных OTDR™ автоматически настраивает конфигурацию для быстрого тестирования оптоволокна в центре обработки данных
• Функция карты событий EventMap представляет события для оптоволокна таким образом, что экспертный анализ трассировки не требуется
• Мощная система управления проектами ProjX позволяет организовать совместное использование OTDR разными операторами с четким разделением задач
• Простой контроль хода работы с результатами «пройдено/не пройдено»
• Встроенный локатор Visual Fault Locator (VFL) для облегчения устранения неисправностей
• Генерирование отчетов на экране и загрузка в приложение LinkWare™

OptiFiber Pro максимально эффективно использует самые сложные оптические технологии для обеспечения минимальных мертвых зон событий (стандарт 0,5 м для MM) и затухания (стандарт 2,5 м для MM и 3,6 м для SM) для любого OTDR. Данная инновационная функциональность позволяет OptiFiber Pro регистрировать и измерять расположенные рядом неисправности в современных центрах обработки и хранения данных с множеством соединителей, чего не могут другие OTDR.

Очередным преимуществом OptiFiber Pro является скорость сбора данных. В режиме быстрого тестирования полный набор данных собирается за две секунды на длину волны. Затем OptiFiber Pro анализирует данные и отображает их в качестве карты событий EventMap, таблицы или рефлектограммы. В результате на тестирование тратится меньше времени. Больше времени можно уделить для выполнения других задач.

Простым нажатием пользователь может выбрать режим центра обработки данных для OTDR – без дополнительного времени на точную настройку, которое требуется для OTDR предыдущих поколений. Режим DataCenter OTDR автоматически определяет параметры рефлектометра — алгоритмы обнаружения конца кабеля, ширину импульсов — при этом короткие соединения или большое

Для исключения времени обучения, связанного с чтением трассировки OTDR, передовая логика OptiFiber Pro автоматически интерпретирует информацию для создания подробной графической карты событий, которая включает в себя разъемы, сращивания и отклонения от нормы. Для различных предпочтений пользователей предусмотрена возможность простого переключения между картой событий EventMap, таблицей событий и трассировкой для получения подробной информации тестов. Любые дефектные события будут выделятся красными значками для обеспечения быстрого поиска неисправностей.

Технология Smartloop OTDR

Технология Smartloop OTDR позволяет выполнять автоматическое тестирование и анализ двух волокон в одном тесте в соответствии с требованиями стандарта. Данный режим позволяет автоматически разделить два волокна для индивидуального анализа по принципу «прошёл/не прошёл», их отображения на экране прибора и в отчетах. Это не только сокращает время тестирования как минимум в два раза, но и обеспечивает двунаправленное тестирование без перемещения OTDR на дальний конец линии. SmartLoop соответствует требованиям стандартов, при этом во время двунаправленных тестов кабели ввода и вывода остаются в исходном положении. Smartloop OTDR повышает удобство и скорость тестирования в условиях, когда добраться до дальнего конца трудно или долго, так как рефлектометр не надо перемещать на дальний конец тестируемой линии. SmartLoop не только ускоряет выполнение тестирования, но и соответствует требованиям стандартов, при этом во время двунаправленных тестов кабели ввода и вывода остаются в исходном положении.

Осмотр и сертификация торцов разъемов

Система видео инспекции FiberInspector Pro, встроенная в OptiFiber Pro, позволяет быстро проверять состояние торцевых поверхностей оптоволоконных кабелей внутри портов и коннекторов коммутационных кабелей. Благодаря автоматической сертификации состояния коннектора по принципу «ПРОШЕЛ/НЕ ПРОШЕЛ», выполняемой за 1 секунду, устраняется человеческий фактор, при этом любой может стать экспертом по осмотру оптоволокна. Результаты могут быть сохранены в отчете о сертификации вместе с результатами OTDR.
