Кабельный анализатор Fluke Networks DSX2-ADD-R

Гарантия производителя	Производитель: Fluke
Доставка по Казахстану	Артикул: s06274

Цену уточните у менеджера

Запросить КП Консультация

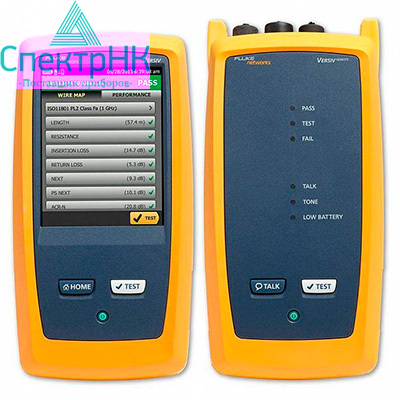

Комплект DSX2-ADD-R для тестирования и сертификации медных линий СКС. Состоит из двух DSX Copper модулей, удаленного блока Versiv и набора адаптеров. Предназначен для расширения функционала любой модели прибора, на платформе Versiv, не имеющей удаленного модуля.

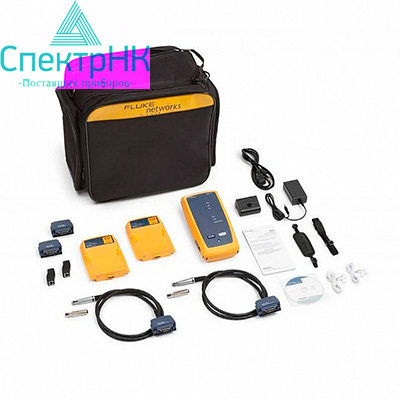

Комплект поставки DSX2-ADD-R

Удаленный блок Versiv с аккумулятором;

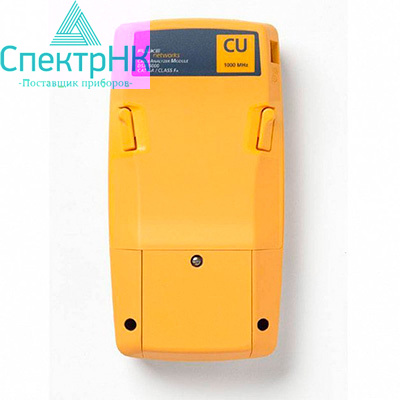

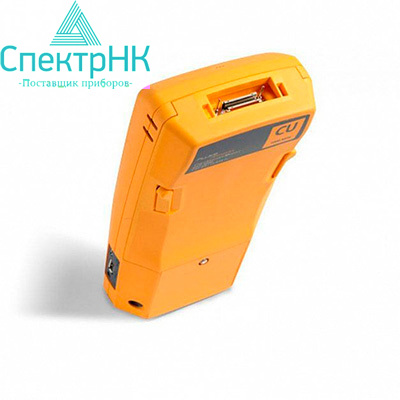

Два модуля DSX-5000 CableAnalyzer;
Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
Комплект из 2х Channel адаптеров CAT 6A/класса EA;
Два переговорных устройства;
Ручной ремешок;
Плечевой ремешок;
Кейс для переноски;
Компакт-диск с руководством пользователя;
Компакт-диск с программным обеспечением AxTalk;
Зарядное устройство переменного тока;
Два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12;
Два терминатора AxTalk;
Сертификат о калибровке и руководство пользователя.

Комплектация

Кабельный анализатор Fluke Networks DSX2-ADD-R, базовый блок Versiv и удаленный блок с аккумуляторами,два модуля DSX-5000 CableAnalyzer,комплект из 2х Permanent Link адаптеров CAT 6A/класса EA,комплект из 2х Channel адаптеров CAT 6A/класса EA,два переговорных устройства,два ручных ремешка,два плечевых ремешка,кейс для переноски,Micro-USB кабель для подключения к компьютеру,компакт-диск с программным обеспечением LinkWare,компакт-диск с программным обеспечением AxTalk,два зарядных устройства переменного тока,два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12,два терминатора AxTalk,сертификат о калибровке и руководство пользователя.

Технические характеристики

Fluke Networks DSX2-ADD-RТипы кабелейАдаптеры со стандартным интерфейсом соединенияСтандарты тестаОбщие технические характеристикиПараметры окружающей средыХарактеристики производительности

Кабели LAN с экранированной и неэкранированной витой парой

TIA Категории 3, 4, 5, 5e, 6, 6A: 100 ?ISO/IEC Класса C, D, E, EA, F, и FA: 100 ? и 120 ?

Адаптеры для тестирования Постоянной линии

Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera

Адаптеры для каналов

Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera

TIA

Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2

ISO/IEC

Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями

Максимальная частота

1200 МГц

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды

Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)

Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)

Защита на входе

Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений

Дисплей

5,7 дюймовый LCD дисплей с емкостным сенсорным экраном

Корпус

Высокопрочный пластик с ударопоглощающим внешним корпусом

Размеры

Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)

Масса

Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг

Основной и удаленный модули:

Блок литиево-ионных батарей, 7,2 В

Типичный срок эксплуатации аккумулятора:

8 ч.

Время зарядки

При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.

Поддерживаемые языки

Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский

Калибровка

1 год (калибровка, проведенная сервисным центром)

Рабочая температура

От 0°C до 45 °C

Температура хранения

От -20° C до +50 °C

Рабочая относительная влажность

От 0 % до 90 %, от0 °Cдо 35 °C
От 0 % до 70 %, от 35 °C до 45 °C

Вибрация

Случайная, 2 г, 5–500 Гц

Ударная нагрузка

Испытание на падение с высоты 1 м с модулем и адаптером и без

Безопасность

CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2

Рабочая высота над уровнем моря

4 000 м

Электромагнитная совместимость

EN 61326-1

Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)

Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.

Режимы тестирования класса FA

Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.

Длина витой кабельной парыЗадержка распространения

	Без дистанционного управления	С дистанционным управлением
Диапазон	800 м	150 м
Разрешение	0,1м	0,1м
Точность	± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м	± (0,3 м + 2 %)
	Без дистанционного управления	С дистанционным управлением
Диапазон	4000 нс	750 нс
Разрешение	1 нс	1 нс
Точность	± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс	± (2 нс + 2 %)

Разница задержекТестирование сопротивления контурного тока

Диапазон	От 0 нс до 100 нс
Разрешение	1 нс
Точность	± 10 нс
Диапазон	0 Ом до 540 Ом
Разрешение	0,1 ?
Точность	± (1 Ом + 1%)
Время восстановления после перегрузки	Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
