Кабельный анализатор Fluke Networks CFP2-100-M INT
|
|
|
|
|
|
Гарантия производителя
Производитель: Fluke
Доставка по Казахстану
Артикул: s06266Цену уточните у менеджера

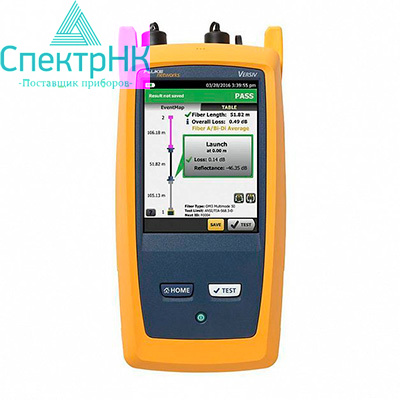

Кабельный анализатор Fluke Networks CFP2-100-M INT CertiFiber Pro Multimode OLTS для сертификации многомодового оптического кабеля
Комплект для тестирования оптических потерь CertiFiber® Pro
Ускоряет каждый этап сертификации оптоволоконных соединений
- Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды
- Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC
- Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro
- Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно
- Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами
- Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов
- Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора
- Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна
- Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с «отрицательными потерями»
- При комплектации модулем Quad поддерживает как многомодовое, так и одномодовое тестирование потерь
- Увеличенная длина одномодовых соединений – до 130 км
- Встроенный визуальный локализатор неисправностей
- Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
- Совместим с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

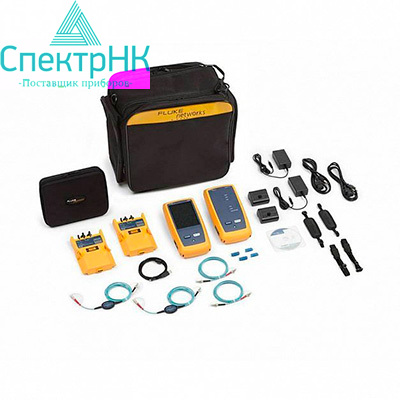

Комплектация

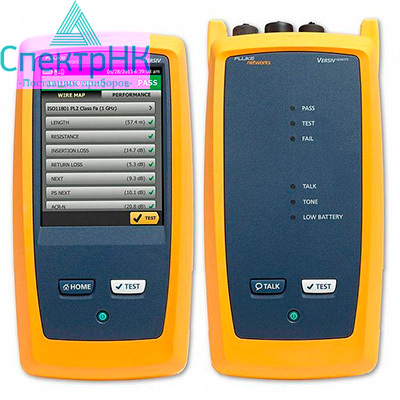

Базовый блок Versiv и удаленный блок с аккумуляторами,два многомодовых модуля CertiFiber Pro OLTS,комплект из 2х SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм,комплект из 2х LC/LC многомодовых эталонных шнуров,кейс для хранения эталонных шнуров,два симплексных проходных адаптера LC/LC,два симплексных проходных адаптера SC/SC, два ручных ремешка,два плечевых ремешка,кейс для переноски,Micro-USB кабель для подключения к компьютеру,компакт-диск с программным обеспечением LinkWare,компакт-диск с руководством пользователя,два зарядных устройства переменного тока,сертификат о калибровке и руководство пользователя.
Технические характеристики
Fluke Networks CertiFiber ProСпецификации измерителя мощности
| Входной разъем | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
| Тип детектора | InGaAs |
| Длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
| Колебания измерения мощности 1,2 | < ± 5 % ± 32 пВт |
| Линейность измерений 3 | < ± 0,1 дБ |
| Период перекалибровки | 1 год |
1. ± 100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
Спецификации потерь/длины
| Технические характеристики | Многомодовые модули CertiFiber Pro |
| Скорость тестирования (не включает время привязки) | Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ? 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ? 2 с (2 длина волн, одно направление, автоопределение длины волн) |

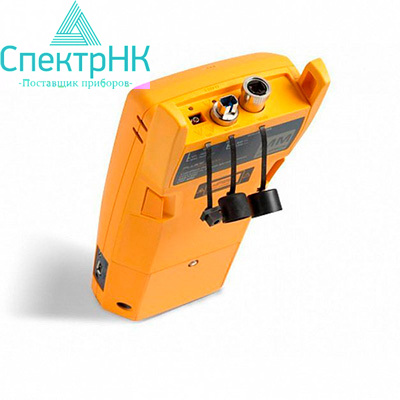

| Входные/выходные разъемы | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
| Условия подключения 1,2 | Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 |
| Типы протестированного волокна1,2 | 50/125 мкм или 62,5/125 мкм |
| Тип и длина волны источника | Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
| Максимальное измерение длины | 12 км |
| Точность измерения длины | ± 1,5 плюс ± 1% длины |
| Выходная мощность (номинальная) | ? -24 дБм с EF-TRC |
| Стабильность выходной мощности 3 | ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут |
1. На выходе EF-TRC
2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%
3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре
Спецификации потерь/длины(продолжение)
| Длины волн источника | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
| Power Measurement Uncertainty 1,2 | < ± 5% ±32 пВт |
| Линейность измерений3 | < ± 0,1 дБ |
| Период перекалибровки | 1 год |
1. ±100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
Visual Fault Locator (VFL)
| Выходная мощность | >-5 дБм | |
| <0 dBm | ||
| Одномодовое волокно SMF-28 | ||
| Непрерывная волна | ||
| Разъем SC/UPC | ||
| Рабочая длина волны | Номинал 650 нм | |
| Режимы вывода | Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания) | |
| Адаптер разъема | Универсальный 2,5 мм | |
| Безопасность лазера | Класс II CDRH Диапазон нерабочих температур | |
Условия эксплуатации
| Рабочая температура | от -18 °C до 45 °C |
| Температура хранения | от -30°C до +60 °C |
| Относительная рабочая влажность % ( без конденсации, при температуре) | от 0% до 90%, от 0 °C до 35 °C от 0% до 70%, от 35 °C до 45 °C |
| Вибрация | Случайная, 2 г, 5–500 Гц |
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без |
| Безопасность | CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
| Степень загрязнения | 2 |
| Высота над уровнем моря | Рабочая: 4 000 м; хранение: 12 000 м |
| Электромагнитная совместимость | EN 61326–1 |
