Кабелетрассотечеискатель "Атлет ТЭК-120ГАЗ-4 (Н)"

Гарантия производителя
Доставка по Казахстану	Артикул: s02278

Цену уточните у менеджера

Запросить КП Консультация

Кабелетрассотечеискатель "Атлет ТЭК-120ГАЗ-4 (Н)"

Комплект оборудования ”Атлет ТЭК-120 ГАЗ-4 (Н)” используется для поиска подземных трасс, электрических кабелей и трубопроводов, а также для определения глубины их залегания, мест повреждения, индукционным и акустическим методами. Наличие акустического датчика (АД-227) и ударного механизма (УМ-112) позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля. Датчики контроля изоляции (ДКИ-110) и датчик-определитель дефектов коммуникаций (ДОДК-110) предназначены для определения мест повреждения изоляции защитных покрытий и систем катодной защиты газопроводов и трубопроводов. Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Применяется в жилищно – коммунальной сфере, в теплоэнергетике и энергетике, при диагностике поверхности перед проведением земляных работ, а также в работе специалистов связи.

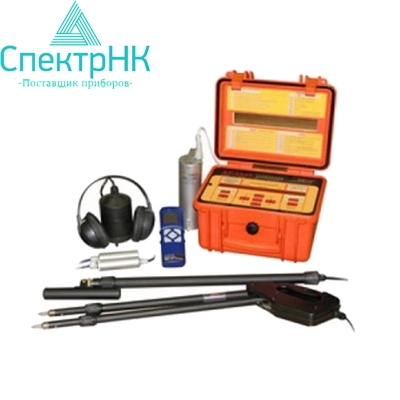

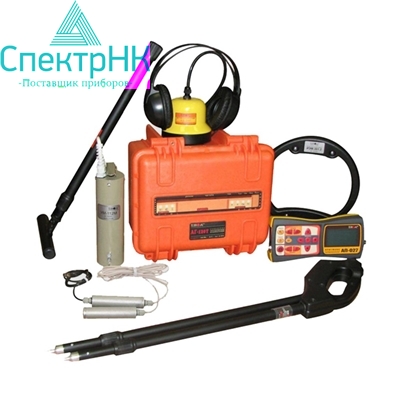

В состав комплекта Атлет ТЭК-120ГАЗ-4 входят:

генератор АГ-120Т;
приемник АП-027;
электромагнитный датчик ЭМД-237;
акустический датчик АД-227;
контроля изоляции ДКИ-117;
датчик определитель дефектов коммуникаций (ДОДК-117);
антенна рамочная ИЭМ-301.2;
ударный механизм УМ-112;
головные телефоны;
дополнительные принадлежности.

В приборе функционально объединены четыре устройства:

трассоискатель с электромагнитным датчиком;
дефектоискатель защитных покрытий нефтегазопровода с датчиком контроля;
изоляции;
трассоискатель с акустическим датчиком;
течеискатель с акустическим датчиком.

Генератор АГ-120Т

Назначение прибора: генератор генерирует синусоидальный ток при электромагнитном методе трассопоиска непрерывно или кратковременными посылками для трассировки кабелей и металлических трубопроводов или импульсы управления ударным механизмом при акустическом трассопоиске. Высокий выходной ток синусоидального сигнала (до 15 А) позволяет производить трассировку «низкоомных» коммуникаций (например, пропускать выходной ток между «заземленным» трубопроводом и шиной контура заземления). Высокое выходное напряжение (свыше 330 В) и большой запас мощности (до 270 Вт) обеспечивают достижение достаточного трассировочного тока в «высокоомных» коммуникациях большой протяженности.

Приемник АП-027

Назначение прибора: приемник поисковый многофункциональный используется как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.). Этот многофункциональный приёмник позволяет осуществлять поиск утечек жидкостей из трубопроводов, производить 2 вида трассопоиска (электромагнитный и акустический) и осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным). Также у приёмника есть функция выбора кабеля из пучка. Приёмник используется для решения таких задач, как трассировка кабеля и определение глубины залегания, поиск места повреждения силового кабеля, поиск металлических трубопроводов и определение глубины их залегания, поиск мест пересечения трубопроводов и кабеля, трассировка и контроль изоляции защитных покрытий газопровода.

Отличительные особенности приёмника АП-027:

защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.);
выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки);
расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала);
высокая чувствительность, коэффициент усиления тракта до 100 дБ;
оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика;
регулируемый уровень подсветки;
класс защиты от внешних воздействий IP54;
«история» измерений («память» на 30 значений уровня сигнала).

Функциональные возможности приемника в различных режимах работы:

Режим «течепоиск»

поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц;
выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала);
трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД);
фильтры 50…60, 100…120, 512, 1024, 8928, 33000 Гц или «широкая полоса»;
трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»

поиск трассы коммуникации из любого (в том числе и неэлектропроводящего) материала при помощи акустического датчика (АД);
режим поиска дефектов изоляции электропроводящих коммуникаций;
контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка

идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики:

акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
«клещи» индукционные (КИ) для выбора кабеля из пучка.

Визуальная индикация приёмника:

двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения);
график (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%;
двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации.

Комплект поставки

Приемник АП-027;
датчик акустический АД-227;
датчик электромагнитный ЭМД-237;
генератор АГ-20Т;
источник питания сетевой ESP 120-13,5;
кабель внешнего аккумулятора АГ 120.02.020;
кабель сетевого блока питания АГ 120.02.010;
кабель для подключения нагрузки АГ 120.02.030;
антенна передающая рамочная ИЭМ-301.2;
механизм ударный УМ-112;
держатель АП 027.00.010;
датчик контроля изоляции ДКИ-117;
датчик определитель дефектов коммуникаций ДОДК117;
наушники PHILIPS HP-1900;
штырь заземления АГ 110.02.030;
сумка для УМ-112 Чехол 53186;
сумка для ЭМД Чехол 53146;
сумка для антенны Чехол 53107;
сумка для генератора Чехол 53183;
сумка для комплекта Чехол 53183;
руководство по эксплуатации;
клещи передающие КИ-100*.

* - по отдельному заказу

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики

Технические характеристики генератора АГ-120Т:

Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретность ю 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1	непрерывный «НП»
режим 2 -длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100
режим 3 - длительность импульса, мс - частота следования импульсов, Гц	трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3
режим 4 - амплитуда импульса частота следования импульсов (ударов), уд/мин -низкая - средняя - высокая - длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и трехчастотная генерация - импульсные посылки	10 15
задаваемый для автосогласования	четыре значения (I1, I2, I3, I4) устанавливаются поль- зователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	220 330 140
Максимальная выходная мощность, Вт
при автономном питании или от внешнего аккумулятора 24В	120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом
с добавлением внешнего аккумулятора 12В	180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом
от сетевого блока (СБП) D19	70 на 0,7…200 Ом
ПРИМЕЧАНИЕ: При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки	любое (0…?) ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В	4…2200 4…3300
для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В	0…1,2 0…1,8
для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В	0…0,8 0…1,2
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками « » или « »)
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных акку- муляторов 12В/12Ач (технология AGM) с автоматиче- ской перекоммутацией: 12В/24Ач или 24В/12Ач
Ресурс питания при 0°С в зависимости от мощности не менее, ч
непрерывная генерация	1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В)
импульсные посылки одной частоты	8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В)
импульсные посылки трех частот	4 (при 120Вт автономно/180Вт с доп. акк. 12В) 10 (при 60Вт автономно/90Вт с доп. акк. 12В)
генерация ударных импульсов с максимальной частотой 80уд/мин	20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы	11...14В / 22…28В ?24Ач
Функциональные особенности
Автоматические функции	выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор вы- ходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» про- стое (1мин)
Автоматические выключения генерации (зарядки)	непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
автоматическое повторное согласование в режиме «SIN»	при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопро- тивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.
Габаритные размеры электронного блока (кейса), не более, мм	305x270x194
Вес электронного блока, не более, кг	12

Приемник АП-027
ПАРАМЕТР	ДАТЧИКИ
	ЭМД/ДКИ/ДОДК/КИ		АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»		Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.		Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…2,00 кГц		0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB
Визуальная индикация	- ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.		-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	- Напряжение 4…7В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20°С…+50°С
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 (мм)
Масса электронного блока, не более	0,46 кг

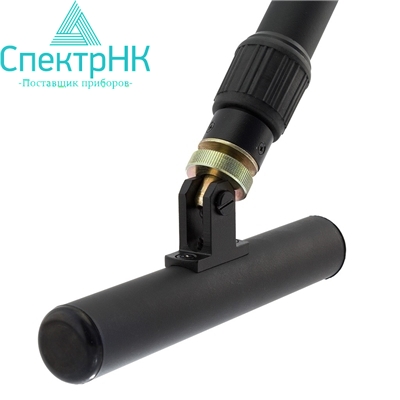

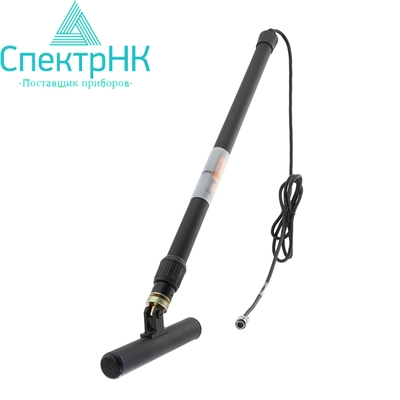

Электромагнитный датчик ЭМД-237
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
Датчик акустический АД – 227
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105х75
Масса, не более, кг	1,5
Индуктивная антенна ИЭМ - 301.2
Тип построения	Параллельный резонансный контур
Частота резонанса	8928
Диаметр, мм	240
Масса, не более, кг	0,6
Механизм ударный УМ-112
Рабочее положение крепления ударного механизма на трубу:
допустимое	любое
оптимальное для максимальной дальности трассировки	верхнее
Длина соединительного кабеля “УМ-112”, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более, мм	90 х 200
Масса комплекта, не более, кг	3
Датчик контроля изоляции ДКИ-117
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»	0,3…14
«II»	3…140
	30…1400
Частотный диапазон, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), мм	для угла раствора 30° - 550
	для угла раствора 60° - 880
Длина штанг, не более, мм
- в рабочем положении	780
- в транспортном положении	490
Вес, не более, кг	0,8
Датчик Определитель Дефектов Коммуникации (ДОДК-117)
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм		15
Точность определения обрыва кабеля, м		0,25
Входное сопротивление датчика, Мом		2,4
Питание предварительного усилителя		Внешнее, от приёмника.
Коэффициент усиления предварительного усилителя, дб		40

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
