Кабелетрассоискатель Атлет ТЭК-500А

Кабелетрассоискатель Атлет ТЭК-500А

Снят с производства.

Комплект трассопоисковый "Атлет ТЭК-500 А" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы) на глубине до 6м и удалении более 5км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки; мест разгерметизации трубопроводов. Может применяться в коммунальном хозяйстве, электро- и теплоэнергетике, а так же во многих других отраслях.

Отличительные особенности кабелетрассоискателя:

• Широкий диапазон рабочих частот;
• Большая мощность отдачи в согласованную нагрузку генератором – не менее 500 Вт;
• Малая потребляемая мощность от сети переменного тока – не более 800 Вт;
• Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке;
• Многофункциональность: возможность работы без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции.

В приемнике предусмотрены следующие режимы работы:

• «50 Гц» ? режим трассоискателя для пассивной (без использования генератора) трассировки кабелей, находящихся под напряжением промышленной частоты (50Гц).
• «100 Гц» ? режим трассоискателя для пассивной (без использования генератора) трассировки кабелей и труб с катодной защитой.
• «512 Гц» ? режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
• «1024 Гц» ? режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
• «8928 Гц» ? режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
• «ШП» (широкая полоса) ? режим трассоискателя, для пассивной трассировки кабелей с катодной защитой, или находящихся под напряжением промышленной частоты 50 Гц; режим трассоискателя для осуществления поиска неисправностей кабеля в максимально широком для этого прибора спектре частот.
• «ФНЧ» (фильтр низких частот) ? режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высокочастотные (в основном мешающие) составляющие, оставляя полезный среднечастотный и низкочастотный сигнал. В данном режиме предусмотрена фильтрация сигнала по десяти частотным интервалам.
• «ПФ» (полосовой фильтр) ? режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высоко- и низкочастотные составляющие, в основном неинформационные, оставляя лишь среднечастотные. В данном режиме работы предусмотрена фильтрация в десяти полосовых частотных диапазонах.
• «КП» (контроль питания) ? при этом режиме на стрелочном индикаторе индуцируются показания разряда элементов питания. Элементы питания разряжены, если стрелка индикатора вышла за пределы красного сектора и полностью разряжены, если стрелка индикатора левее отметки «?2 дБ» черного сектора индикатора.

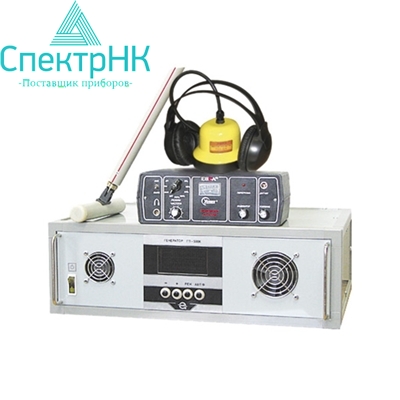

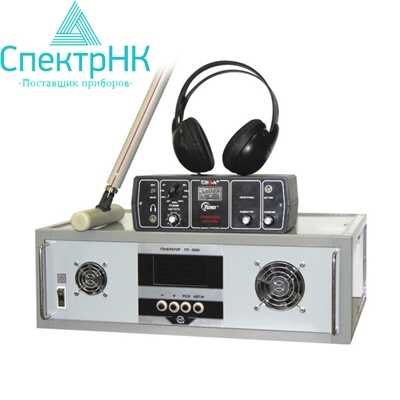

Комплект поставки

• Генератор "ГП 500";
• Приемник "АП-010М";
• Акустический датчик АД-200М;
• Головные телефоны АП010М.02.010
• Электромагнитный датчик ЭМД-227М;
• Сумка для приемника;
• Сумка для батарейного отсека;
• Сумка для комплекта;
• Руководство пользователя.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
