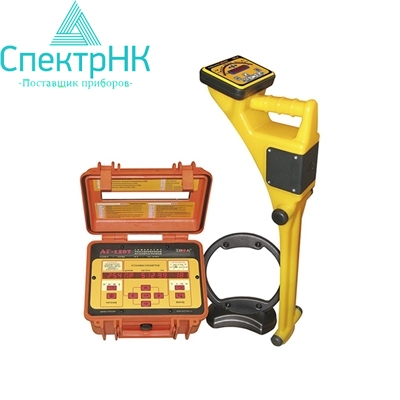

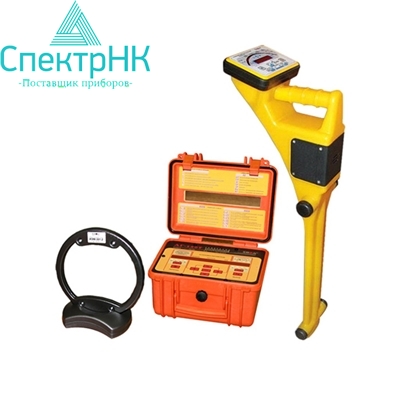

Кабелетрассоискатель Атлет АГ-318 (Н)

Кабелетрассоискатель Атлет АГ-318 (Н)

Кабелетрассоискатель Атлет АГ-318 состоит из приемника электромагнитного излучения и генератора, обеспечивающего электромагнитное излучение искомой трассы. Датчики приёмника преобразуют электромагнитный сигнал в электрический. Усиленный и отфильтрованный сигнал преобразовывается и подаётся на встроенный динамик и на светодиодный индикатор. Оператор по сигналу встроенного динамика и показаниям светодиодного индикатора определяет месторасположение трассы. Генератор в режиме синусоидальной генерации представляет собой автоколебательную систему с трансформаторным выходом. Выходной трансформатор с изменяемым коэффициентом трансформации служит для согласования с нагрузкой в широком диапазоне сопротивлений. Автоматическое согласование позволяет выдавать определенный ток в случайную нагрузку. Нагрузкой генератора может служить кабель или трубопровод. Генератор к нагрузке может подключаться непосредственно (соединительными проводами), либо с использованием рамочной антенны или "передающих клещей", обеспечивающих бесконтактное (индукционное) подключение к обследуемой коммуникации.

Области применения кабелетрассоискателя:

Комплект кабелетрассопоисковый «Атлет АГ – 318» предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы) на глубине до 10 м, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ.

Отличительные особенности кабелетрассоискателя:

• Длительное время работы от элементов питания – до 50 часов;
• Широкий диапазон рабочих частот (активных и пассивных);
• Определение залегания коммуникаций на глубине до 10 метров;
• Небольшие габариты и вес прибора;

Комплект поставки

• Приемник АП-017;
• Генератор АГ-120;
• Блок питания сетевой ESP 240-13,5;
• Кабель сетевого блока питания АГ 120.02.010;
• Кабель внешнего аккумулятора АГ 120.02.020;
• Кабель выходной АГ120.02.030;
• Антенна передающая рамочная ИЭМ-301.2;
• Штырь заземления АГ110.02.030;
• Сумка для комплекта;
• Сумка для антенны ИЭМ-301.2;
• Сумка для генератора АГ-120;
• Сумка для приемника АП-017;
• Руководство пользователя.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
