Измерительная система MFM 5-1

Измерительная система MFM 5-1

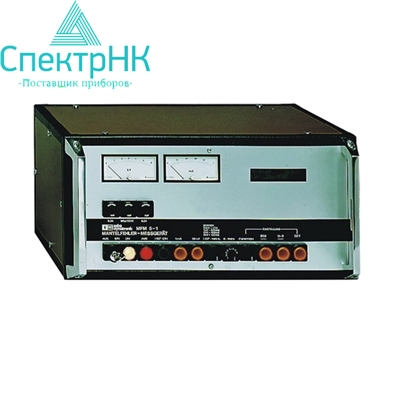

Измерительная система MFM 5–1 – это универсальный прибор, так как наряду с испытанием оболочки возможна предварительная и точная локализация повреждений оболочки. В режиме испытаний возможны измерения тока при 1 и 10 мА полной амплитуды. Благодаря этому можно установить даже минимальные дефекты оболочки кабеля. Управление прибором очень простое, при помощи меню – так, например, появляются сообщения о неправильном управлении. Для предварительной локализации, протекающей автоматически , необходимо ввести длину кабеля. После самокалибровки измерительного устройства проводится двойное измерение, после чего представляется результат в метрах.

Области применения измерительной системы:

Измерительная система MFM 5-1 для сетей среднего напряжения предназначена для контроля оболочки, испытания постоянным током и точного поиска на местности дефектов в кабеле из сшитого полиэтилена. Комплект состоит из прибора контроля и испытания оболочки кабеля (MFM 5-1) и высокочувствительного гальванометра (ESG 80). Стоит отметить, что целостность оболочки кабеля среднего напряжения с полиэтиленовой изоляцией является важным условием для предотвращения попадания воды в кабель и возникающих из-за этого повреждений оболочки.

Отличительные особенности измерительной установки:

• Активный режим с усилением и компенсацией для подавления посторонних потенциалов;
• Пассивный режим для работы без питания от батареи;
• 6 ступеней чувствительности;
• Наивысшая измерительная чувствительность в А-зоне;
• Легкость в управлении прибором;
• Переменная установка длины шагов;
• Устанавливаемое пятикратное усиление.

Комплект поставки

• Электронный блок прибора;
• Приемник ESG 80;
• Два штыря заземления;
• Два соединительных кабеля;
• Элементы питания;
• Руководство пользователя.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
