Измерители силы натяжения арматуры ДО-МГ4

Измерители силы натяжения арматуры ДО-МГ4

Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении, и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.

Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II (В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.

Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени, имеют режим передачи данных на ПК по USB интерфейсу.

Индикация результатов измерений производится на цифровом дисплее в кН и МПа.

Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям определять силу натяжения арматуры и напряжение в ней с высокой точностью.

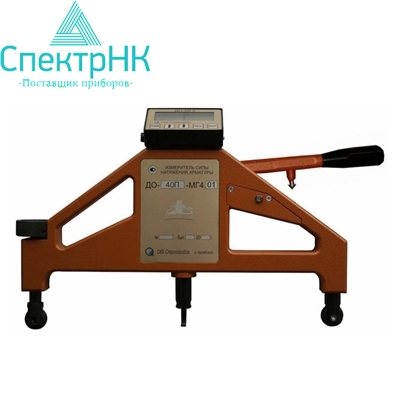

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

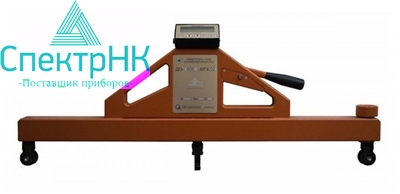

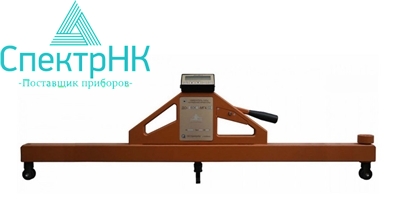

Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.

Измерители имеют обозначение ДО-Х-МГ4.В, где

• ДО-МГ4 – обозначение типа измерителя;
• Х – обозначение модификации:
  • 40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
  • 60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
  • 60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
  • 60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
  • 80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
• В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно).

Комплект поставки

• Измеритель силы натяжения арматуры ДО-МГ4,
• кабель связи с ПК,
• CD с программным обеспечением,
• руководство по эксплуатации,
• упаковочный кейс.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Госреестр РФ. Сертификат № 53760-13

Технические характеристики
