Измерители длины кабеля РЕЙС-50 и РЕЙС-50 USB

Измерители длины кабеля РЕЙС-50 и РЕЙС-50 USB

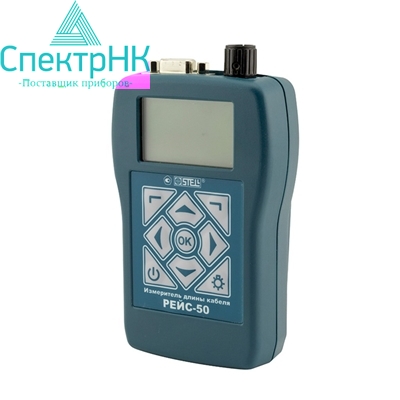

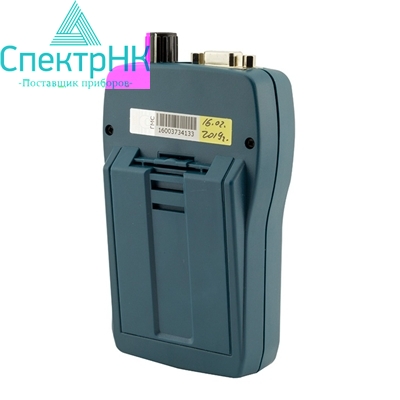

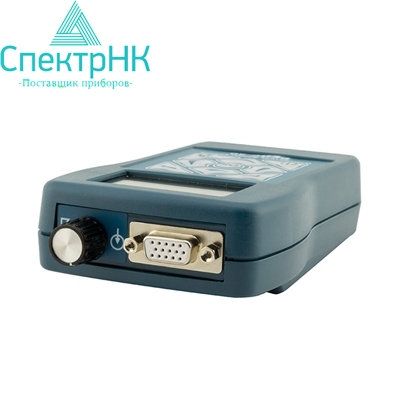

Портативный цифровой измеритель длины кабеля РЕЙС-50 используется для определения протяженности силовых и контрольных кабелей, сетей связи и управления, а также иных проводов. Он максимально автоматизирует процесс измерений.

В компактном корпусе устройства заключен рефлектометр, который работает на основе метода импульсной рефлектометрии (TDR-метод), и прибор, функционирующий по принципу измерения сопротивления проводников (DC-метод).

Области применения модели РЕЙС-50

Измеритель используется для определения длины кабелей и проводов:

• производстве;
• при их складировании;
• хранении и учете;
• торговле ими;
• протяжке электрических сетей;
• прокладке кабелей связи и контроля на судах, кораблях, самолетах, а также при их последующей эксплуатации;
• во время строительства.

Модель РЕЙС-50 задействуется при прокладке кабельных линий различных видов:

• в энергетике;
• связи;
• железнодорожном транспорте;
• аэропортах;
• речных и морских портах;
• прокладка сетей кабельного телевидения и компьютерных сетей;
• монтаж тепловых сетей с предварительно изолированными трубами на основе пенополиуретановой изоляции.

Кроме этого прибор активно используется для следующих целей:

• обнаружения повреждений и их локализации в парах кабеля и проводниках путем измерения расстояния до места повреждения (КЗ, обрыва, низкоомной утечки). После этого, если имеется информация о топологии прокладки кабеля, появляется возможность достаточно точно определить место повреждения;
• прозвонки электрических цепей;
• измерения электрического сопротивления жил проводов, кабеля и иных электрических цепей.

Отличительные особенности модели РЕЙС-50

К наиболее примечательным характеристикам прибора относятся:

• Максимальная автоматизация измерений. Оператору достаточно подключить к входу устройства один из присоединительных кабелей, которые входят в комплект поставки. После этого способ измерения устанавливается в автоматическом режиме.
• Небольшие размеры и вес. Прибор является одним из самых легких и малогабаритных среди аналогов этого класса. Он с легкостью помещается даже в карман. Его просто использовать даже в стесненных условиях, при ярком свете, в полумраке, на открытой площадке или на складе.
• Графический LCD-экран с регулируемой подсветкой. Его разрешение — 128х64 пикселей. Он обеспечивает полноценную индикацию всех параметров и режимов работы устройства. Результаты измерений выводятся крупным и хорошо читаемым шрифтом.

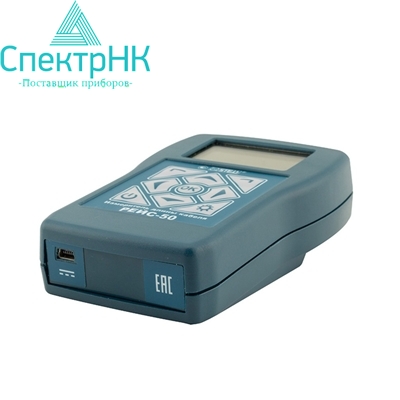

• Малое энергопотребление. Питание устройства обеспечивают четыре аккумулятора ААА. Альтернативный вариант — батареи такого же типоразмера. Имеется 2 модификации устройства — с USB и без него. В первом случае можно выполнять подзарядку аккумуляторов. Для этого USB-шнур подключается к сетевому блоку питания, разъему компьютера или гнезду прикуривателя в автомобиле.
• Встроенная память для записи результатов измерений со временем хранения не менее 10 лет.
• Низкая цена. Стоимость прибора ниже, чем у аналогичных устройств других производителей.

Комплект поставки

Комплект поставки РЕЙС-50:

• РЕЙС-50 (с 4-мя аккумуляторами ААА) - 1,

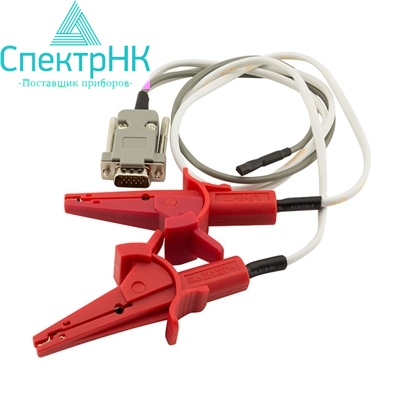

• кабель присоединительный с датчиком температуры (для DC метода) - 1,

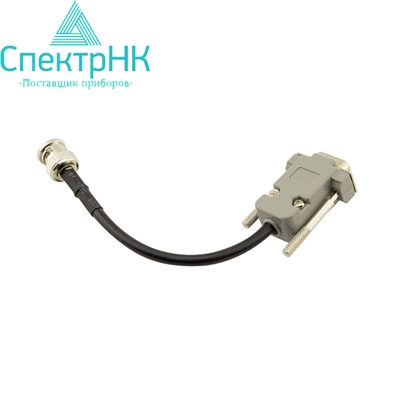

• кабель присоединительный (для TDR метода) - 1,

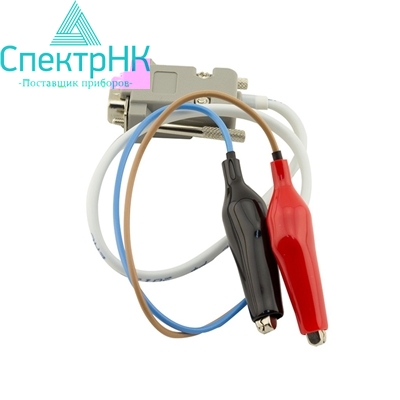

• кабель калибровки - 1,
• сумка - 1,
• руководство по эксплуатации - 1,
• формуляр - 1,

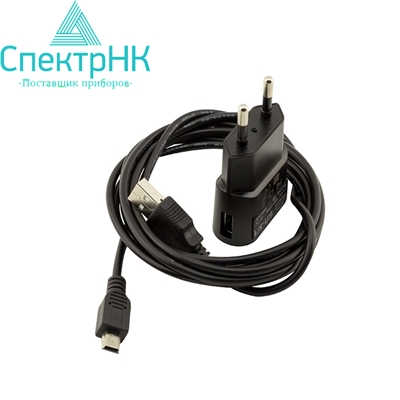

• подарок (блок зарядки от 220В) - 1.

Комплект поставки РЕЙС-50 USB:

• РЕЙС-50 (с 4-мя аккумуляторами ААА) - 1,
• кабель присоединительный с датчиком температуры (для DC метода) - 1,
• кабель присоединительный (для TDR метода) - 1,
• кабель калибровки - 1,
• кабель связи с компьютером "mini USB - USB" - 1,
• сумка - 1,
• руководство по эксплуатации - 1,
• формуляр - 1,
• подарок (блок зарядки от 220В) -1.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор РЕЙС-50 (его первая модификация - без USB) имеет свидетельство об утверждении типа средства измерения (сертификат) и внесена в Госреестры средств измерения Казахстана и Казахстана.

Дополнительно

Почему стоит выбрать измеритель длины кабеля РЕЙС-50? Причин этому немало. В первую очередь, это портативная и многофункциональная модель, доступная по очень привлекательной цене. Справляется с контролем кабелей самого разного назначения: силовые, контрольные и т.д. Станет настоящим помощником на производстве, при складировании, учете, хранении. Реализует сразу два метода измерения, что является важнейшим преимуществом. Первый из них – это TDR - метод. Принцип его несложный. С устройства в объект контроля подается короткий импульс, который затем распространяется по линии, пока не достигнет ее конца. Затем импульс отражается в обратную сторону, к месту, где подключен прибор. В результате возникает некоторая задержка, по которой как раз и определяется искомая величина. Стоит также отметить, что важной является форма импульса. По ней судят о состоянии линии на конце.

Измеритель длины кабеля РЕЙС-50 реализует еще один метод – DC. Его особенность в том, что он подходит для исследования многожильных, одножильных кабелей, а также проводников с изоляцией. В ходе работы по жиле проходит ток определенной величины, после чего фиксируется ее сопротивление. Исходя из полученного значения, зная материал, температуру и ряд других характеристик, возможно определить искомый параметр линии. Самое важное различие между этими двумя способами заключается в том, что для их реализации требуется доступ к разному количеству концов кабеля. Если для последнего типа нужен доступ к обоим концам, то для TDR-метода достаточно наличия доступа хотя бы к одному из концов.

Прибор создан из соображений максимального комфорта в использовании, что становится понятно сразу. В измерителе длины кабеля РЕЙС-50 предусмотрена полная автоматизация измерений, имеется встроенная память, существенно уменьшены габариты.
