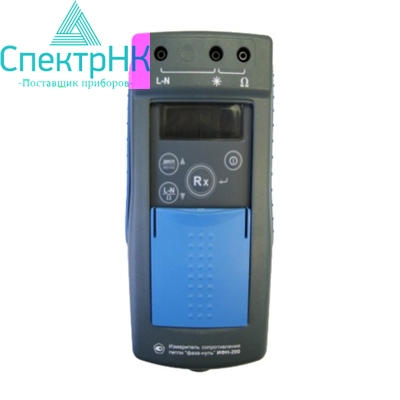

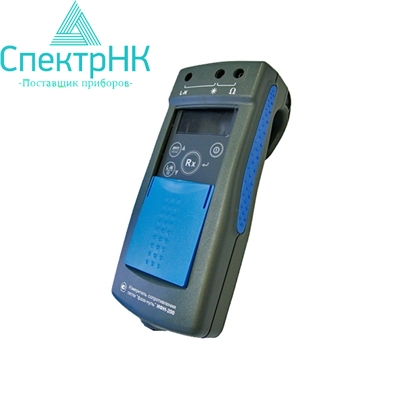

Измеритель сопротивления петли фаза-нуль ИФН-200

Измеритель сопротивления петли фаза-нуль ИФН-200

Снят с производства. Аналог ИФН-300

Для контроля петли фаза-нуль используется прибор ИФН-200. Его измерительные возможности достаточно широки и вовсе не ограничиваются наблюдением активного, реактивного, а также полного сопротивлений. Используя данное устройство, можно фиксировать также следующие характеристики: напряжение переменного тока, сопротивление металлосвязи, сопротивление постоянного тока. Кроме этого, в ходе измерительного процесса, проводимого с помощью данного прибора, могут быть вычислены такие величины, как ток и угол сдвига фаз, соответствующие короткому замыканию. Еще одной отличительной особенностью измерительного устройства является возможность проведения контроля целостности цепи перед самим процессом измерения контролируемых величин.

Отличается наличием множества функций, предназначенных для повышения точности и удобства измерений. Например, при работе с ним, могут быть заданы диапазоны измерений в автоматическом режиме. Также перед проведением контроля может быть проведена калибровка на сопротивление проводов различной длины. Результаты, получаемые в ходе работы, выводятся на жидкокристаллический дисплей, что позволяет оперативно их просматривать и анализировать. В последующем они могут быть также сохранены во встроенной памяти прибора. В целях экономии заряда предусмотрена функция автоотключения измерителя сопротивления.

Нельзя не отметить особое конструкторское исполнение, позволяющее его использовать для контроля в самых жестких условиях, благодаря наличию специального ударопрочного корпуса. Все это делает представленную модель еще более привлекательной для покупателя.

Может быть широко использован для решения задач, связанных с необходимостью оперативного контроля таких величин, как реактивное, активное, полное сопротивление, а кроме этого, сопротивление постоянного тока, металлосвязей и прочее.

Отличительные особенности:

• возможность измерения полного, активного и реактивного сопротивления цепи фаза-нуль без отключения источника питания;
• фиксирование напряжения переменного тока;
• фиксирование сопротивления постоянному току;
• измерение сопротивления "металлосвязи" током 200-300 мА (для сопротивлений менее 10 Ом);
• расчет тока короткого замыкания, приведенного к напряжению сети (220 В);
• расчет угла сдвига фаз между напряжением и током для ситуации, соответствующей короткому замыканию;
• предварительный контроль целостности цепи малым током;
• наличие микропроцессорного управления;
• возможность автоматического выбора диапазонов измерений;
• возможность калибровки прибора на сопротивление измерительных проводов произвольной длины;
• наличие высокоинформативного ЖК дисплея;
• встроенная память, рассчитанная на 35 результатов измерений;
• функция автоматического отключения питания;
• индикация состояния внутреннего источника питания;
• наличие системы защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• оснащение ударопрочным, пыле- и влагозащищенным корпусом (степень защиты IP42).

Комплект поставки

Наименование и условное обозначение	Количество
1. Измеритель сопротивления цепи «фаза-нуль» ИФН-200	1
2. Руководство по эксплуатации РЛПА.411218.003РЭ	1
3. Блок питания «БПН-6 15-0,45» ЭКМЮ.436230.001ТУ	1
4. Комплект кабелей в составе:	1
- кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м	1
- кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м	1
5. Сумка для переноски	1
6. Зажим типа «крокодил»	1
Примечание. Допускается комплектация блоком питания «БПН-6 15-0,45» ТУ 6589 001 59614631 2004.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственные реестры средств измерений РФ, Казахстана, Узбекистана, Беларуси, Украины.

Дополнительно

Высокоэффективный и очень мощный аппарат, измеритель сопротивления ИФН-200 выполняет большой спектр задач. Так, например, он способен проводить диагностику переменных и постоянных токов, и петли фаза-нуль. Имеет прибор и некоторые возможности для вычислений: например прогнозирования замыкания при напряжении в двести вольт.

Измеритель сопротивления ИФН-200 исполнен в оболочке с уровнем прочности IP42 и является достаточно надежным аппаратом, он обладает определенной водоустойчивостью (при температуре +30 °C выдерживает относительную влажность со значением 90%) и защищен от частиц размером от одного миллиметра и больше. Выдерживает температурные условия от - 15 °C до - 55 °C. Также у аппарата предусмотрена защита аккумулятора от перезарядки.

Прибор анализирует напряжение переменного тока частотой пятьдесят герц, от тридцати до двухсот восьмидесяти вольт с разрешающей способностью один вольт. Аппарат определяет угол между напряжением и током при замыкании от нуля до шестидесяти градусов с разрешением один градус.

Измерения сопротивления на постоянном токе производятся в диапазонах: от 0,01 до 9,99 Ом, от 10,0 до 99,9 Ом, от 100 до 999 Ом и все это с разрешением 1 Ом. Прибор фиксирует во внутренней памяти последние тридцать пять показателей и по запросу пользователя обеспечивает их демонстрацию.

Время работы прибора без дополнительной зарядки не менее четырех часов. Если аппарат не использовать в течение трех минут, то он автоматически отключается, чтобы сэкономить имеющийся заряд батареи.

Масса прибора не более 1,2 кг. Габаритные размеры прибора не более 80 х 120 х 250 мм.

Нет сомнений, что измеритель сопротивления ИФН-200 многим специалистам придется по вкусу. Его характеристики и возможности многих приведут в восторг.

Технические характеристики
