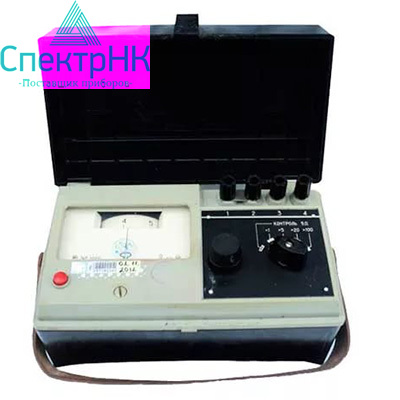

Измеритель сопротивления М416

Описание измеритель сопротивления М416

Измеритель типа М416 относятся к самой распространённой группе приборов, используемых не только для определения сопротивления заземляющих устройств, но и способных измерять удельную проводимость грунта (ρ).

Этот измеритель предназначается для определения величин сопротивлений в пределах от 0,1 до 1000 Ом в четырех диапазонах, ограниченных значениями 10, 50, 200 и 1000 Ом соответственно. В качестве источника питания в устройстве используются три соединенные последовательно пальчиковые батарейки напряжением по 1,5 Вольта каждая.

После установки элементов питания в специальный отсек в первую очередь измерительный прибор проверяется на работоспособность. Для этого переключатель режимов работы (пределов измерений) переводится в положение «Контроль 5 Ωm». После этого следует нажать расположенную под табло индикатора красную кнопку и вращением ручки под обозначением «реохорд» добиться, чтобы шкала индикатора установилась на нулевой отметке.

Перед тем как замерить искомую величину (сопротивление), прилагаемые к комплекту дополнительный заземлитель и зонд вбиваются в землю на глубину не менее 0,8 метра. Их удаление от конструкции тестируемого заземления должно соответствовать цифрам, указанным на рисунке. Перемычка между клеммами 1 и 2 означает, что измеритель используется для грубого замера сопротивлений (более 5-ти Ом).

Порядок проведения измерительных операций выглядит следующим образом

1. к этим элементам измерительной схемы (включая контур заземления) с помощью контрольных шнуров подсоединяются соответствующие клеммы прибора;
2. по окончании сборки схемы переключатель предела измерений переводится в положение «Х1»;
3. после этого нажимается кнопка запуска измерений с одновременным вращением ручки «реохорда»;
4. в процессе замера искомой величины по его шкале фиксируется точное показание измерителя;
5. на завершающей стадии полученный результат умножается на указатель выбранного вами предела измерений (в данном случае – на единицу).

Особенности схемы включения для точных измерений

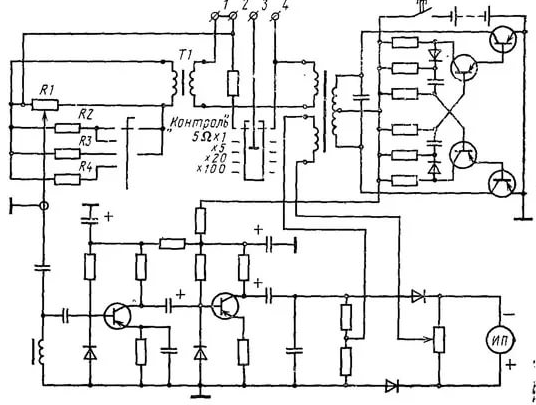

Рассмотренная выше последовательность измерительных операций относится к так называемой «3-х зажимной» схеме включения измерителя М416 (клеммы 1 и 2 соединены перемычкой). В этом случае на результат проведённых операций существенное влияние оказывают параметры самой измерительной цепочки. При их фиксации учитывается сопротивление соединительных проводов и контактов. В результате такого включения защитное заземление оценивается довольно грубо (с большой погрешностью). При необходимости более точного определения сопротивления (менее 5 Ом) измеритель включается по 4-х зажимной схеме, что соответствует отсутствию перемычки между клеммами 1 и 2. В этом случае в измерительной цепи используется дополнительный провод, подключаемый согласно схеме, указанной на крышке М416. При 4-х зажимной схеме подключения погрешность, вносимая соединительными проводами и контактами, практически отсутствует

Комплект поставки измеритель сопротивления М416

• Измеритель сопротивления заземления ПрофКиП М416
• Измерительный кабель зеленый
• Измерительный кабель желтый
• Измерительный кабель красный
• Заземляющий кабель
• Стальной щуп
• Мягкая сумка для переноски
• Руководство по эксплуатации

Технические характеристики
