Измеритель плотности асфальтобетона ПАБ

Измеритель плотности асфальтобетона ПАБ

Назначение:

• измеритель плотности асфальтобетона ПАБ предназначен для оперативного неразрушающего контроля плотности дорожного покрытия, оценки его однородности и степени уплотнения;
• плотномер асфальтобетона позволяет выявлять недоуплотненные участки дорог и определять наиболее эффективные траектории движения катков в процессе укладки асфальта;
• прибор обеспечивает контроль качества дорог и осознанный выбор мест взятия контрольных вырубок.

Основные функции:

• измерение плотности и температуры асфальтобетона;
• вычисление коэффициента уплотнения;
• автоматическая термокомпенсация показаний плотности и индикация уровня влажности дорожного покрытия;
• базовые градуировочные характеристики с возможностью их изменения по результатам фактических испытаний вырубок;
• 3 режима оперативного уточнения используемых (введённых) характеристик:

?– ввод значения смещения (сдвиг характеристики на постоянную величину);
?– ввод коэффициента совпадения (изменение угла наклона градуировочной характеристики);
?– введение фактического значения максимальной плотности данной асфальтобетонной смеси;

• архивация 50 тыс. результатов и условий измерений в реальном времени;
• отображение результатов на графическом дисплее с подсветкой;
• программируемое автоматическое отключение прибора при перерывах в работе;
• разъем USB для работы с компьютером и заряда аккумуляторов.

Преимущества и варианты исполнения:

• самый компактный и легкий измеритель плотности асфальтобетона (патент);
• благодаря использованию электромагнитного метода измерений, основанного на корреляции диэлектрических свойств асфальтобетона с его плотностью и температурой, прибор полностью безопасен, в нём отсутствуют радиоактивные и ударные элементы;
• позволяет проводить 100% контроль дорожного полотна без его разрушения для выявления проблемных участков;
• время одного измерения составляет несколько секунд;
• для повышения точности измерений плотномер асфальтобетона имеет встроенный бесконтактный датчик температуры, переключаемую глубину электромагнитного поля и автоматическую компенсацию влияния влажности;
• доступны два варианта исполнения прибора:

?– ПАБ с монохромным графическим диплеем 320*240;
?– ПАБ-1 с цветным TFT дисплеем, сенсорным экраном, одноплатным компьютером и GPS навигацией для привязки результатов измерений к координатам местности;

• встроенный литиевый аккумулятор большой ёмкости и зарядное устройство обеспечивают длительный период непрерывной работы и быстрое восстановление работоспособности прибора.

Сервисная компьютерная программа:

• считывание результатов из памяти прибора;
• документирование и архивация результатов испытаний;
• трансляция данных в Excel и текстовый формат.



Комплект поставки

• Прибор со встроенным аккумулятором, существует 2 версии:

?– ПАБ с монохромным графическим диплеем 320*240;
?– ПАБ-1 с цветным TFT дисплеем, сенсорным экраном и GPS навигацией для привязки результатов измерений к координатам местности;

• блок питания;
• сервисная программа на CD, кабель USB;
• руководство по эксплуатации;
• свидетельство о Госповерке.

Дополнительная комплектация:

• кожаный кофр;
• контрольный образец.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Патент РФ №134653
• Прибор внесен в Государственный реестр СИ РФ под №39834-08
• Прибор внесен в реестры СИ Белоруссии, Казахстана

Дополнительно

В дорожном строительстве применяют измеритель плотности асфальтобетона ПАБ. Этот прибор предназначен для контроля качества дорожного покрытия перед вводом его в эксплуатацию, в ее процессе в целях определения соответствия действующим нормам и требованиям, пригодности для дальнейшего использования или необходимости обновления. Применяется не только в полевых условиях, но и в метрологических, научно-исследовательских и дорожно-испытательных лабораториях.

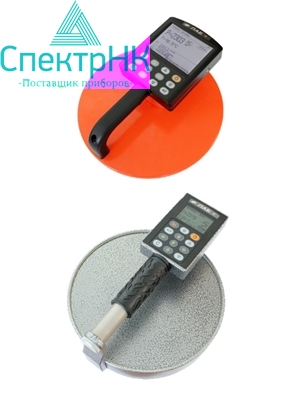

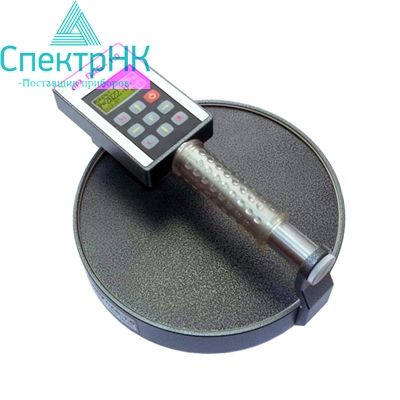

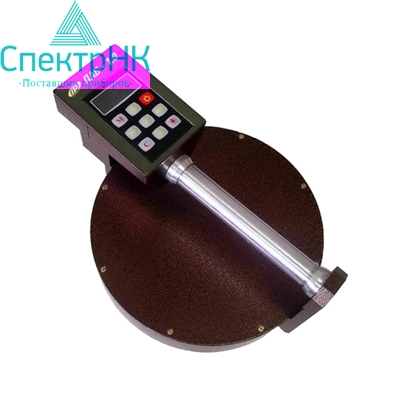

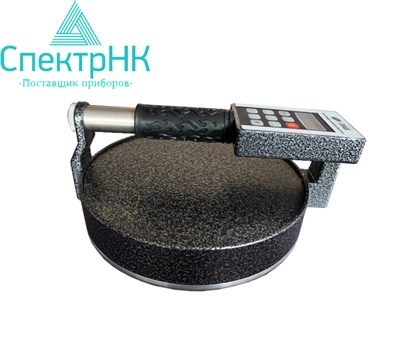

Измеритель плотности асфальтобетона ПАБ реализует принцип диэлектрической проницаемости материала, которой пропорционален уровень плотности асфальтобетона. Прибор состоит из электронного блока и преобразователя, связанных между собой кронштейном и заключенных в пластиковый корпус с ручкой, в нижней части которого расположен датчик. На лицевой панели корпуса устройства расположена 12-кнопочная клавиатура управления и графический дисплей, на боковой – USB порт для подключения к ПК. Прибор также оснащен пирометром для определения характеристик окружающей среды и исследуемого материала, влияющих на погрешность измерений, - температуры и влажности, а также их компенсации. В корпусе устройства также располагается литиевая батарея, позволяющая ему работать автономно.

Датчик издает пропорциональный диэлектрической проницаемости асфальтобетона сигнал, который затем преобразуется по формуле: ?0= a2 ?U2+a1 ?U+ a0. За градуировочные коэффициенты в этой формуле принимают a0, a1, a2. Эти показатели заносятся в память прибора заранее, но также могут быть изменены или добавлены пользователем. Измеритель плотности асфальтобетона ПАБ – многофункциональное устройство, позволяющее быстро делать точные измерения, заносить их результаты в собственную энергонезависимую память, а также передавать их на ПК для архивации и дальнейшей обработки.

Технические характеристики
