Измеритель параметров заземляющих устройств TE-30

Гарантия производителя
Доставка по Казахстану	Артикул: s04354

Цену уточните у менеджера

Запросить КП Консультация

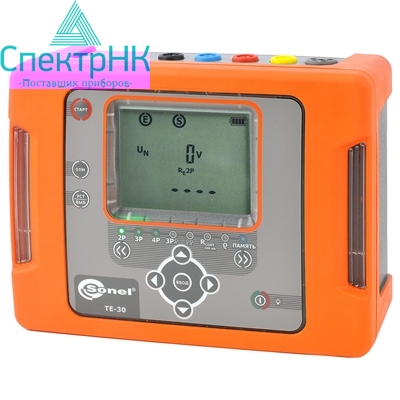

Измеритель параметров заземляющих устройств TE-30

TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в Казахстане.

Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Прибор произведен в Казахстане и адаптирован под суровые климатические условия: от -20°C до +50°C.
В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения, просто подключившись к сети 220-230 В.

Отличительные особенности:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
сохранение результатов измерений в память и передача данных на ПК;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
рабочий диапазон температур от -20°C до +50°C.

Комплект поставки

	Количество
Зажим «Крокодил» изолированный черный K01	1
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1
Зонд измерительный для забивки в грунт 30 см	2
Зонд острый с разъёмом «банан» красный	1
Кабель последовательного интерфейса USB	1
Кабель сетевой	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Провод измерительный 2,2 м с разъемами «банан» черный	1
Провод измерительный 25 м на катушке с разъемами «банан» красный	1
Провод измерительный 50 м на катушке с разъемами «банан» желтый	1
Футляр L10	1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжении помех UN (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (10% и. в. + 1 е. м. р.)

частота fN 45…65 Гц
частота измерения – минимум два измерения в секунду

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом

Диапазон	Разрешение	Погрешность основная
0,00...9,99 Ом	0,01 Ом	± (2% и. в. + 3 е. м. р.)
10,0...99,9 Ом	0,1 Ом
100...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В)

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом	± (3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом	± (3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 8 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ? = 2?LRE

Диапазон	Разрешение	Погрешность основная
0,0...199,9?м	0,1 Ом?м	Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р.
200...1999 Ом ?м	1 Ом?м
2,00...19,99 кОм ? м	0,01 кОм?м
20,0...99,9 кОм?м	0,1 кОм?м
100...999 кОм?м	1 кОм?м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные технические характеристики

Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 300В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I?200мA для R?60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	?0,5 мA
Питание измерителя	пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А•ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений RE	>800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<4 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	200 x 150 x 74 мм
Масса измерителя	приблизительно 1,2 кг
Рабочая температура	-20..+50°C
Температура зарядки аккумуляторов	+10..+40°C

Таблица сравнения

Измерение	MRU-20	TE-30	MRU-120	MRU-200
2p/Rcont	+/+	+/+	+/+	+/+
3p	+	+	+	+
3p+клещи	-	+*	+	+
4p	-	+	+	+
?	-	+*	+	+
Клещи+клещи	-	+*	+*	+*
4p импульс	-	-	-	+
I утечки	-	-	-	+
Память/ПК	-	+	+ USB	+ USB

2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
4p импульс - импульсный метод предназначен для измерения динамического сопротивления молниезащит.
I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3

* Требуется дополнительная комплектация

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
