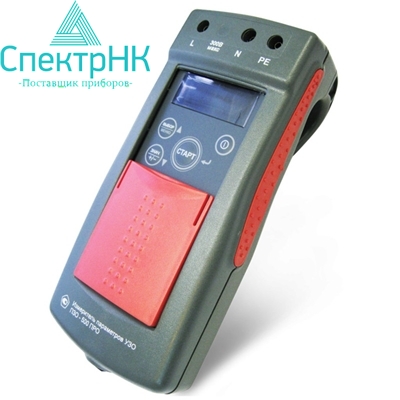

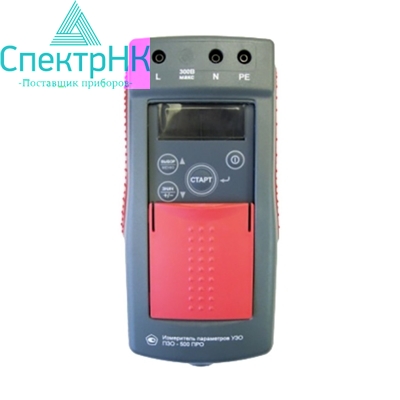

Измеритель параметров устройств защитного отключения ПЗО-500 и ПЗО-500 ПРО

ПЗО-500 применяется для фиксирования параметров устройств защитного отключения (УЗО) типа АС на синусоидальном токе. Отличительной особенностью представленного вида устройства является возможность предварительной установки начальной фазы тока. ПЗО-500 ПРО, в отличие от ПЗО-500, может быть использован для измерения параметров УЗО типов АС, А, В при аналогичных условиях. Кроме этого, используя прибор такого вида, появляется возможность контроля параметров УЗО типа А и В на однополярном пульсирующем, пульсирующим с постоянной составляющей, а также пульсирующем при задержке фазовых углов тока (90 и 135) с возможностью установки полярности тока, и типа В на постоянном токе. В последнем случае также имеется возможность установки полярности тока.

Представленные модели измерителей параметров могут быть использованы для:

наблюдения тока срабатывания УЗО типа АС, А, В (ПЗО-500 ПРО) и типа АС (ПЗО-500). При этом имеется возможность предварительной установки таких характеристик тока, как его фаза, угол задержки, полярность. Также можно выставить постоянную составляющую;
фиксирования времени отключения УЗО типа АС, А, В (ПЗО-500 ПРО) и типа АС (ПЗО-500);
фиксирования параметров УЗО в автономном режиме (в случае отсутствия сети 220 В);
фиксирования параметров УЗО по заранее заданной программе испытаний;
наблюдения активного сопротивления петли «фаза-ноль» (ПЗО-500 ПРО);
измерения напряжения прикосновения (ПЗО-500 ПРО);
измерения напряжения переменного тока.

Отличительные особенности:

наличие внутреннего источника питания тока, позволяющего осуществлять проверки УЗО как уже находящиеся в сети 220 В, так и непосредственно перед установкой (в случае приобретения УЗО);
возможность проводить измерения по заранее выбранной программе испытаний, а также при значительном удалении расположения УЗО от места подключения прибора (например, точка подключения прибора находится в квартире, а УЗО расположено в электрощите на лестничной клетке);
минимальные пределы допускаемой погрешности (до 3%);
возможность связи с ПК посредством встроенного ИК-порта;
объемная встроенная память прибора, рассчитанная на 1750 результатов измерений;
наличие ЖК-дисплея;
функция автоматического отключения измерительного устройства;
индикация уровня остаточного заряда;
наличие системы защиты аккумулятора от перезаряда;
оснащение прибора ударопрочным и брызгозащищенным корпусом;
сравнительно небольшие вес и габариты устройства (до 1,2 кг при 80 х 120 х 250 мм);
широкий интервал рабочих температур (от -10 до +55 °C);
питание осуществляется от аккумулятора номинального напряжения 6 В емкостью 1,2 А/ч или от пяти сменных элементов питания типоразмера АА.

Комплект поставки

Наименование и условное обозначение	Количество
1. Прибор ПЗО-500 ПРО или ПЗО-500	1
2. Руководство по эксплуатации	1
3. Блок питания БПН-А 12-0,5	1
4. Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м	1
5. Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м	1
6. Батарейный отсек РАПМ.436244.003	1
7. Адаптер розеточный РАПМ.301111.004	1
8. Зажим изолированный типа «крокодил»	2
9. Сумка для переноски прибора	1
10. Упаковка транспортная	1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Представленные модели измерителей параметров внесены в Государственный реестр средств измерений РФ.

Технические характеристики

1. Измерение тока срабатывания УЗО
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА
IN, мА	Форма тока
	синусои-дальный ток	однополярный пульсирующий ток												постоянный ток
		с углом задержки фазы тока										с постоянной состав-ляющей тока 6 мА
		0°	90°			135°
10	04.ноя	апр.20	фев.20			янв.20						сен.26		апр.20
30	дек.33	дек.42	июн.42			мар.42						15-48		дек.60
100	40-110	30-140	20-140			10-140						36-146		40-200
300	120-330	100-420	60-420			30-420						96-426		120-600
500	200-550	150-700	100-700			-						156-706		200-1000
Примечания.
1. Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО
2. Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме.
3. Разрешающая способность для токов до 33,0 мА - 0.1 мА. для токов более 33.0 мА - 1 мА.
4. Действующее знамение напряжения сети "220 В" должно быть в диапазоне от 180 до 260 В.
Пределы допускаемой основной погрешности, не более. % + мА:														±(3+0.2) ± (5 + 0,5)

1. для синусоидального тока
2. для однополярного пульсирующего и постоянного тока

2. Измерение времени отключения УЗО (Тй)
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс
Номинальный ток УЗО IN мА				0,5 IN и 1 IN						2 IN И 5 IN
10				от 1 до 5000						от 1 до 500
30 и более				от 1 до 2000
Примечание - Разрешающая способность во всех диапазонах 1 мс.
Пределы допускаемой основной погрешности, не более, % + емр:														±(1.5 + 3) * (1.5 + 10)

1. для синусоидального и постоянного тока
2. для однополярного пульсирующего тока

Примечание - Аббревиатура емр - единица младшего разряда
IN,мА	Действующее значение тока в зависимости от формы и кратности
	1 IN мА				2 IN. мА								5 IN. мА
	синусо-идальный ток	однополя- рный пульси- рующий ток (0 °)	постоянный ток		синусои- дальный ток		однопо- лярный пульси- рующий ток (0 °)		постоянный ток				Синусои- дальный ток	однопо-лярный пульсиру-ющий ток (0 °)	постоя-нный ток
10	10	20	20		20		40		40				50	100	100
30	30	42	60		60		84		120				150	210	300
100	100	140	200		200		280		400				500	700	###
300	300	420	600		600		840		1200				1500	-	-
500	500	700	1000		1000		1400		2000				2500	-	-
Действующее значение синусоидального тока 0,5IN
Номинальный ток УЗО l.N, мА								10			30			100	300	500
Действующее значение тока. мА								5			15			50	150	250
Примечания.

1. Испытания на постоянном токе проводятся только в автономном режиме.
2. Токи величиной более 1 А (кроме постоянного тока) формируются только от сети "220 В".

3. Измерение действующего значения напряжения переменного тока
Диапазон измерения, В														От 10 до 300
Пределы допускаемой основной погрешности, не более, % + емр														±(3*3)
Примечание - Разрешающая способность 1 В
4. Измерение напряжения прикосновения (только для П30-500 ПРО)
Диапазон измерения, В														От 5 до 100
Пределы допускаемой основной погрешности, не более, % + емр														±(5 + 3)
Примечания.

1. Разрешающая способность 1 В.
2. Измерительный ток равен 40 % от номинального тока УЗО.

5. Измерение активного сопротивления петли «фаза - нуль» (только для П30-500 ПРО)
Диапазон измерения, Ом														От 0,4 до 60,0
Пределы допускаемой основной погрешности, не более, % + емр														±(5 + 2)
Примечания.

1. Разрешающая способность 0.1 Ом.
2. Измерительный ток не более 2.5 А.

Режимы работы:

измерение тока срабатывания и проверка не отключающего тока УЗО;
измерение времени отключения УЗО;
измерение действующего значения напряжения переменного тока;
измерение напряжения прикосновения (только для ПЗО-500 ПРО);
измерение активного сопротивления петли "фаза - нуль" (только для ПЗО-500 ПРО).

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
