Измеритель параметров петли короткого замыкания TC-20

Гарантия производителя
Доставка по Казахстану	Артикул: s04353

Цену уточните у менеджера

Запросить КП Консультация

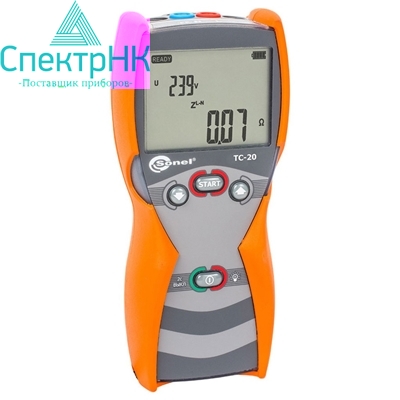

Измеритель параметров петли короткого замыкания TC-20

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

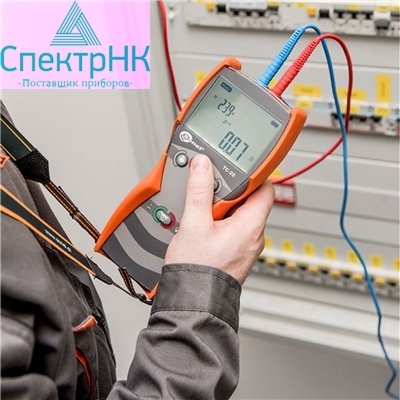

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор может быть эффективно использован:

электросетевыми компаниями (при техническом обслуживании электроустановок);
службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
строительными и монтажными организациями, при производстве электромонтажных работ;
организациями надзора и контроля в электрических сетях и электроустановках потребителей;
электроизмерительными лабораториями.

Результаты измерений помогут решить следующие вопросы:

Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
Какой характер исследуемой цепи -- емкостной или индуктивный?
Есть ли ошибки электромонтажа?

Прибор позволяет выполнить:

измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
расчёт ожидаемого тока короткого замыкания;
оценку сопротивления заземляющих устройств.

Для выполнения вышеуказанных задач измеритель имеет:

возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
функцию автоматического выбора диапазона измерения;
возможность изменения длины измерительных проводов без необходимости калибровки прибора;
функцию автоматической компенсации сопротивления измерительных проводов;
сохранение последнего результата измерения;
защиту от перегрева (индикатор высокой температуры);
контроль заряда элементов питания в режиме реального времени;
подсветку дисплея;
автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) — экономия энергии элементов питания (AUTO-OFF).

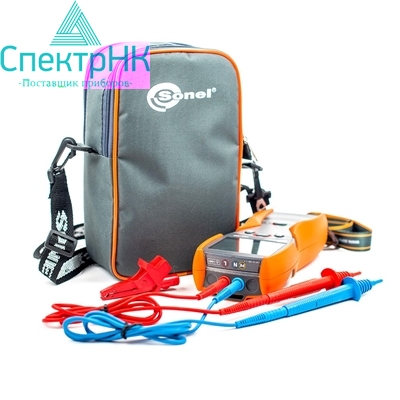

Комплект поставки

	Количество
Зажим «Крокодил» изолированный красный K02	1
Зонд острый с разъёмом «банан» голубой	1
Зонд острый с разъёмом «банан» красный	1
Крепеж «Свободные руки»	1
Провод измерительный 1,2 м с разъемами «банан» голубой	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Ремень для переноски прибора M1	1
Футляр M10	1
Элемент питания алкалиновый 1,5V AA LR6	4

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Государственный реестр средств измерений.

Технические характеристики

Сокращение "е.м.р." в определении основной погрешности означает "единица младшего разряда". Сокращение "и.в." в определении основной погрешности означает "измеренная величина".

Измерение напряжения переменного тока

Диапазон	Разрешение	Основная погрешность
0...440 В	1 В	±(2% и.в. + 3 е.м.р.)

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Измерение полного сопротивления петли короткого замыкания ZS

Диапазон измерения согласно IEC 61557

Измерительный провод	Диапазон измерения Zs
1,2 м	0,24...200 Ом
5 м	0,26...200 Ом
10 м	0,28...200 Ом
20 м	0,35...200 Ом

Погрешность измерения ZS

Диапазон	Разрешение	Основная погрешность
0,00...19,99 Ом	0,01 Ом	±(2,5% и.в. + 5 е.м.р.)
20,0...99,9 Ом	0,1 Ом	±(2,5% и.в. + 3 е.м.р.)
100...200 Ом	1 Ом	±(3% и.в. + 3 е.м.р.)

Номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В
Диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Диапазон рабочих частот: 45…65 Гц
Максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0,00..19,99 Ом	0,01 Ом	±(5% и.в. + 5 е.м.р.)

Рассчитывается и отображается для ZS <10 Ом

Ток короткого замыкания петли IK

Диапазон измерения IK согласно IEC 61557 рассчитывается на основании ZS

Диапазон	Разрешение	Основная погрешность
1,15…9,99 A	0,01 A	Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
10,0...99,9 A	0,1 A
100...999 A	1 A
1,00...9,99 кA	0,01 кA
10,0…40,0 кA	0,1 кA

Дополнительные технические данные

класс изоляции	двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
категория безопасности монтажа измерителя	CAT III 300 В
степень защиты корпуса измерителя в соответствии с EN 60529	IP67
изделие соответствует требованиям по электромагнитной совместимости стандартам	ГОСТ Р 51522.1-2011
изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза	ТР ТС 020/2011
питание измерителя	4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
габаритные размеры измерителя (длина х ширина х глубина)	220?98?58 мм
масса прибора с комплектом батареек	примерно 509 г
рабочая температура	–20...+50 °C
температура хранения	-20...+70 °C
температура при калибровке	+23 ± 2 °C
влажность при калибровке	40...60%
влажность при эксплуатации	20...80%
высота над уровнем моря	до 2000 м
время до автоматического выключения Auto-OFF	на выбор 300, 600 или 900 секунд
количество измерений Zs на аккумуляторах	>5000 (2 измерения в минуту)
дисплей	сегментный ЖКИ

Таблица сравнения

Измерение	MZC-304	MZC-305	MZC-310S	TC-20
ZL-N	+	+	+	+
ZL-PE	+	+	+	+
ZL-L	+	+	+	+
ZL-PE RCD	+	+	-	-
Iкз	+	+	+	+
Uном, В	220/380 230/400 240/415	110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690	220/380 230/400	220/380 230/400 240/415
Zизм, Ом	0,13	0,13	0,0072	0,24
Rcont	+	-	-	-
Память/ПК	+/+	+/+	+/+	+/- сохранение результата последнего измерения
Интерфейс	OR-1	USB	RS-232	-

ZL-N – измерение полного сопротивления петли фаза-ноль
ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
ZL-L - измерение полного сопротивления петли фаза-фаза
ZL-PE RCD - измерение полного сопротивления петли фаза-защитное заземление без срабатывания УЗО (используется для УЗО с номиналами 10 мА и 30 мА)
RL-N – измерение активной составляющей сопротивления петли фаза-ноль
RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
RL-L - измерение активной составляющей сопротивления петли фаза-фаза
Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
Uном, В - номинальное напряжение электроустановки
Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557 и IEC 61557
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
