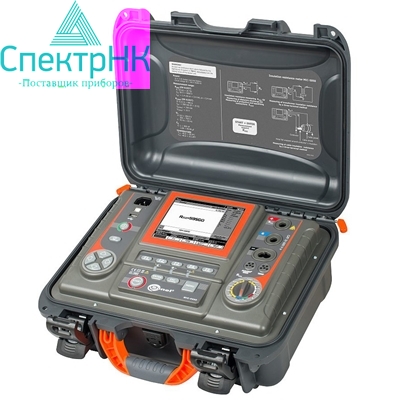

Измеритель параметров электроизоляции MIC-5050

Измеритель параметров электроизоляции MIC-5050

Гарантия производителя

Доставка по Казахстану

Артикул: s04228

Цену уточните у менеджера

Запросить КП Консультация

Измеритель параметров электроизоляции MIC-5050

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV) и измерять коэффициент разряда диэлектриков (DD).

Отличительные особенности:

  • Измерение сопротивления электроизоляции RISO до 20 ТОм.
  • Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В).
  • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки.
  • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции.
  • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции.
  • Установка времени измерения — до 99'59 '.
  • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации.
  • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI.
  • Индикация измерительного напряжения.
  • Измерительный ток – 1,2 мА , 3 мА или 5 мА.
  • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м.
  • Защита от объекта измерения находящегося под напряжением.
  • Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ.
  • Измерение емкости в процессе измерения сопротивления электроизоляции.
  • Измерение температуры с использованием дополнительного зонда.
  • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV).
  • Измерение коэффициента разряда диэлектриков (DD).
  • Локализация повреждений (прожиг).
  • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды.
  • Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь).
  • Регулируемые пределы измерения RISOи RCONT.
  • Измерение постоянного и переменного напряжения до 750 В.
  • Отображение графиков на дисплее в процессе измерения.
  • Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
  • Поддержка опциональной мини Bluetooth клавиатуры.
  • Графический дисплей 5,6 дюймов с подсветкой.
  • Подсветка клавиатуры.
  • Питание от электросети или встроенного аккумулятора.
  • Встроенное зарядное устройство.

Комплект поставки

Количество

Зажим «Крокодил» изолированный голубой К09 11 кВ

1

Зажим «Крокодил» изолированный красный К09 11 кВ

1

Зажим «Крокодил» изолированный черный К09 11 кВ

1

Зонд острый с разъемом «банан» красный 5кВ

1

Зонд острый с разъемом «банан» черный 5кВ

1

Кабель последовательного интерфейса USB

1

Кабель сетевой стандарта IEC

1

Провод измерительный с разъемами «банан» 10 кВ голубой 3 м

1

Провод измерительный с разъемами «банан» 10 кВ красный 3 м

1

Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м

1

Температурный зонд ST-1

1

Футляр L4

1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение сопротивления электроизоляции RISO

Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм

Диапазон отображения

Разрешение

Основная погрешность

0,0...999 кОм

1 кОм

± (3 % и.в. + 10 е.м. р.)

1,00...9,99 МОм

0,01 МОм

10,0...99,9 МОм

0,1 МОм

100...999 МОм

1 МОм

1,00...9,99 ГОм

0,01 ГОм

10,0...99,9 ГОм

0,1 ГОм

100...999 ГОм

1 ГОм

± (3,5 % и.в. + 10 е.м. р.)

1,00…9,99 ТОм

0,01 TОм

± (7,5 % и.в. + 10 е.м. р.)

10,0...20,0 ТОм

0,1 TОм

± (12,5 % и.в. + 10 е.м. р.)

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO

Измерительный диапазон

Измерительный диапазон с адаптером AutoISO-5000

50 В

200 ГОм

20,0 ГОм

100 В

400 ГОм

40,0 ГОм

250 В

1,00 ТОм

100 ГОм

500 В

2,00 ТОм

200 ГОм

1000 В

4,00 ТОм

400 ГОм

2500 В

10,00 ТОм

400 ГОм

5000 В

20,0 ТОм

400 ГОм

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Напряжение UISO

Шаг напряжения

50…1000 В

25 В

1000…5000 В

50 В

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом

Диапазон отображения

Разрешение

Основная погрешность

0...19,99 Ом

0,01 Ом

±(2% и.в. + 3 е.м.р.)

20,0...199,9 Ом

0,1 Ом

200...999 Ом

1 Ом

±(4% и.в. + 3 е.м.р.)

  • Напряжение на разомкнутых измерительных проводниках: 4…24 В
  • Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA)
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током

Измерение напряжения постоянного и переменного тока

Диапазон отображения

Разрешение

Основная погрешность

0...29,9 В

0,1 В

± (2 % и.в. + 20 е.м.р.)

30...299,9 В

0,1 В

± (2 % и.в. + 6 е.м.р.)

300...750 В

1 В

± (2 % и.в. + 2 е.м.р.)

  • Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

Диапазон отображения

Разрешение

Основная погрешность

1...999 нФ

1 нФ

± (5 % и.в. + 5 е.м.р.)

1,00...49,9 мкФ

0,01 мкФ

  • Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
  • Для измерительного напряжения ниже 100 В результат не гарантирован

Измерение температуры окружающей среды

Диапазон отображения

Разрешение

Основная погрешность

- 40...+99,9 °С

1 °С

± (3 % и.в. + 8 е.м.р.) В РФ не нормируется

Дополнительные технические характеристики

Класс изоляции

двойная, согласно EN 61010-1 и IEC 61557

Категория безопасности

IV 600 В (III 1000 В) согласноEN 61010-1

Степень защиты корпуса согласно EN 60529

IP40 (IP 67 с закрытой крышкой)

Питание измерителя

Встроенный гелевый аккумуляторный блок 12 В

Температура хранения

–25...+70 °C

Температура рабочая

-20..+50 °C

Относительная влажность

20..80 %

Высота

До 3000 м

Питание зарядного устройства

Электросеть 90..260 В / 50..60 Гц

Дисплей

ЖК, графический 5,6"

Интерфейс

USB или Bluetooth®

Габаритные размеры

390?310?180

Масса измерителя

около 7 кг

Таблица сравнения

Измерение

MIC-5005

MIC-5010

MIC-5050

MIC-10k1

Напряжение

5000В:
50...5000В шаг 10В или 25В

5000В:
50...5000В шаг 10В или 25В

5000В:
50...5000В шаг 10В или 25В

10000В:
50...10000В шаг 10В или 25В

Сопротивление

15 ТОм

15 ТОм

20 ТОм

40 ТОм

Коэффициенты

Каб, Кпол, DAR, PI

Каб, Кпол, DAR, PI

Каб, Кпол, DAR, PI

Каб, Кпол, DAR, PI

Измерительный ток

1,2 мА или 3 мА

1,2 мА или 3 мА

1,2 мА, 3 мА, 5 мА

1,2 мА, 3 мА, 5 мА

Измерения нарастающим
напряжением - SV

+

+

+

+

Коэффициент диэлектрического
разряда - DD

+

+

+

+

Прожиг места повреждения

-

-

+

+

Ток утечки

+

+

+

+

Rcont

-

+

+

+

Емкость

+

+

+

+

Разрядка емкости кабеля

+

+

+

+

Напряжение постоянное/переменное

+

+

+

+

AutoISO/Адаптеры

-

-

AutoISO-5000

AutoISO-5000

Питание

Аккумулятор

Аккумулятор

Аккумулятор или
электросеть

Аккумулятор или
электросеть

Температура окр. среды

-

-

+
Зонд ST-1

+
Зонд ST-1

Память/ПК

+
USB, OR-1

+
USB, OR-1

+
USB, Bluetooth®

+
USB, Bluetooth®

  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
  • DAR - коэффициент диэлектрического поглощения
  • PI - индекс поляризации
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
