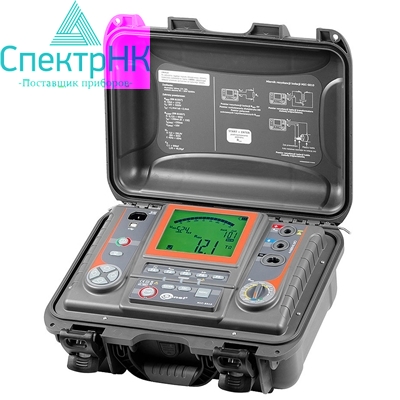

Измеритель параметров электроизоляции MIC-5010

Гарантия производителя
Доставка по Казахстану	Артикул: s04229

Цену уточните у менеджера

Запросить КП Консультация

Измеритель параметров электроизоляции MIC-5010

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV) и измерять коэффициент разряда диэлектриков (DD).

Отличительные особенности:

Измерение сопротивления электроизоляции RISO до 15 ТОм.
Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В).
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки.
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции.
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции.
Установка времени измерения - до 99'59 '.
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации.
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI.
Индикация измерительного напряжения.
Измерительный ток – 1,2 мА или 3 мА.
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м.
Защита от объекта измерения, находящегося под напряжением.
Измерение емкости в процессе измерения сопротивления электроизоляции.
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV).
Измерение коэффициента разряда диэлектриков (DD).
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды.
Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь).
Регулируемые пределы измерения Riso и RCONT.
Измерение постоянного и переменного напряжения до 600 В.
Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
Подсветка клавиатуры и дисплея.
Питание от встроенного аккумулятора.
Встроенное зарядное устройство.

Комплект поставки

	Количество
Зажим «Крокодил» изолированный голубой К09 11 кВ	1
Зажим «Крокодил» изолированный красный К09 11 кВ	1
Зажим «Крокодил» изолированный черный К09 11 кВ	1
Зонд острый с разъёмом «банан» красный	1
Зонд острый с разъемом «банан» черный	1
Кабель сетевой стандарта IEC	1
Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м	1
Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м	1
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м	1
Футляр L4	1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение сопротивления электроизоляции RISO

Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм

Диапазон отображения	Разрешение	Основная погрешность
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0…15,0 ТОм	0,1 TОм	± (10 % и.в. + 10 е.м. р.)

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO	Измерительный диапазон
250 В	500 ГОм
500 В	1,00 ТОм
1000 В	2,00 ТОм
2500 В	5,00 ТОм
5000 В	15,0 ТОм

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Целевое напряжение UISO	Последовательность измерительного напряжения
1 кВ	200, 400, 600, 800, 1000 В
2,5 кВ	0,5; 1; 1,5; 2; 2,5 кВ
5 кВ	1, 2, 3, 4, 5 кВ

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом

Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 4…24 В
Выходной ток при R < 15 Ом: мин. 200 мA (ISC: 200..250 мA)
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение напряжения постоянного и переменного тока

Диапазон	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и. в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и. в. + 6 е.м.р.)
300...600 В	1 В	± (2 % и. в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

Диапазон отображения	Разрешение	Основная погрешность
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован

Дополнительные технические характеристики

Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP54 (IP 67 с закрытой крышкой
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, сегментированный 5,6"
Интерфейс	USB или беспроводной интерфейс OR-1
Габаритные размеры	390?310?170
Масса измерителя	около 7 кг

Таблица сравнения

Измерение	MIC-5005	MIC-5010	MIC-5050	MIC-10k1
Напряжение	5000В: 50...5000В шаг 10В или 25В	5000В: 50...5000В шаг 10В или 25В	5000В: 50...5000В шаг 10В или 25В	10000В: 50...10000В шаг 10В или 25В
Сопротивление	15 ТОм	15 ТОм	20 ТОм	40 ТОм
Коэффициенты	Каб, Кпол, DAR, PI	Каб, Кпол, DAR, PI	Каб, Кпол, DAR, PI	Каб, Кпол, DAR, PI
Измерительный ток	1,2 мА или 3 мА	1,2 мА или 3 мА	1,2 мА, 3 мА, 5 мА	1,2 мА, 3 мА, 5 мА
Измерения нарастающим напряжением - SV	+	+	+	+
Коэффициент диэлектрического разряда - DD	+	+	+	+
Прожиг места повреждения	-	-	+	+
Ток утечки	+	+	+	+
Rcont	-	+	+	+
Емкость	+	+	+	+
Разрядка емкости кабеля	+	+	+	+
Напряжение постоянное/переменное	+	+	+	+
AutoISO/Адаптеры	-	-	AutoISO-5000	AutoISO-5000
Питание	Аккумулятор	Аккумулятор	Аккумулятор или электросеть	Аккумулятор или электросеть
Температура окр. среды	-	-	+ Зонд ST-1	+ Зонд ST-1
Память/ПК	+ USB, OR-1	+ USB, OR-1	+ USB, Bluetooth®	+ USB, Bluetooth®

Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
DAR - коэффициент диэлектрического поглощения
PI - индекс поляризации
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
