Измеритель параметров электроизоляции MIC-2505

Гарантия производителя
Доставка по Казахстану	Артикул: s04224

Цену уточните у менеджера

Запросить КП Консультация

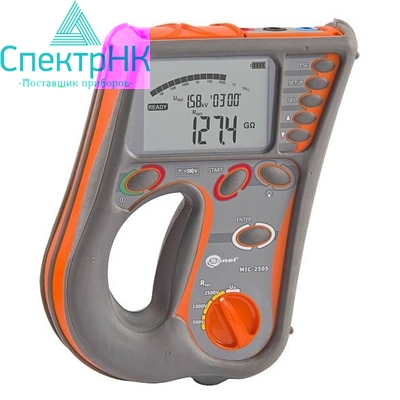

Измеритель параметров электроизоляции MIC-2505

MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Отличительные особенности:

измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В;
измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
постоянная индикация измеряемого сопротивления или тока утечки;
автоматическая разрядка емкости кабеля после окончания измерения изоляции;
измерение напряжения переменного и постоянного тока до 600 В.

Комплект поставки

	Количество
Аккумуляторная батарея NiMH SONEL-10 9,6V	1
Зажим «Крокодил» изолированный голубой К09 11 кВ	1
Зажим «Крокодил» изолированный черный К09 11 кВ	1
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1
Зонд острый с разъемом «банан» красный 5кВ	1
Кабель сетевой	1
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой	1
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный	1
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный	1
Ремень для переноски прибора	1
Футляр L4	1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...600 В	1 В	±(3% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)

Диапазон	Разрешение	Основная погрешность
0,0...999,9 кОм	0,1 кОм	±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...2,000 ТОм	0,001 ТОм

Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон	Разрешение
500 В	500 ГОм
1000 В	1,00 ТОм
2500 В	2,00 ТОм

Дополнительные технические характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов SONEL L-1 NiMH 9,6 В
Габаритные размеры	260?190?60 мм
Масса измерителя	около 1,3 кг
Температура хранения	–20...+70° C
Рабочая температура	-10...+40° C

Таблица сравнения

Измерение	MIC-10	MIC-30	TM-2501	MIC-2505	MIC-2510
Напряжение	1000В: 50В, 100В, 250В, 500В, 1000В	1000В: 50...1000В шаг 10В	2500В: 100...2500В шаг 100В	2500В: 500В, 1000В, 2500В	2500В: 50...2500В шаг 10В
Сопротивление	10ГОм	100 ГОм	1000 ГОм	2000 ГОм	2000 ГОм
Коэффициенты	-	Каб/Кпол	Каб/Кпол	Каб/Кпол	Каб/Кпол
Ток утечки	-	+	+	+	+
Rcont	+	+	+	-	+
Емкость	+	+	-	-	+
Разрядка емкости кабеля	+	+	+	+	+
Напряжение постоянное/переменное	+	+	+	+	+
AutoISO/Адаптеры	-	Адаптер WS-04	-	-	AutoISO-2500
Температура окр. среды	-	-	-	-	+ Зонд ST-1
Память/ПК	-	+ OR-1	+ USB	- USB	+ USB или OR-1
Питание (работа) от сети 220В	-	-	+	-	-
Питание (работа) от внешнего аккумулятора	-	-	+	-	-

Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
