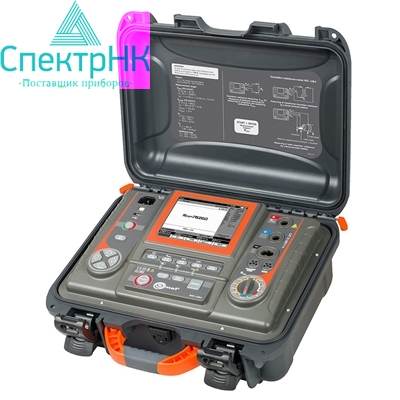

Измеритель параметров электроизоляции MIC-10k1
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s04227Цену уточните у менеджера
Измеритель параметров электроизоляции MIC-10k1
Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV) и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Отличительные особенности:
- Измерение сопротивления электроизоляции RISO до 40 ТОм.
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В).
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки.
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции.
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции.
- Установка времени измерения - до 99'59'.
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации.
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI.
- Индикация измерительного напряжения.
- Измерительный ток – 1,2 мА , 3 мА или 5 мА.
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м.
- Защита от объекта измерения, находящегося под напряжением.
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ.
- Измерение емкости в процессе измерения сопротивления электроизоляции.
- Измерение температуры с использованием дополнительного зонда.
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV).
- Измерение коэффициента разряда диэлектриков (DD).
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды.
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь).
- Регулируемые пределы измерения Riso и RCONT.
- Измерение постоянного и переменного напряжения до 750 В.
- Отображение графиков на дисплее в процессе измерения.
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры.
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ.
- Графический дисплей 5,6 дюймов с подсветкой.
- Подсветка клавиатуры.
- Питание от электросети или встроенного аккумулятора.
- Встроенное зарядное устройство.
Комплект поставки
Количество | |
Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 |
Зажим «Крокодил» изолированный красный К09 11 кВ | 1 |
Зажим «Крокодил» изолированный черный К09 11 кВ | 1 |
Зонд острый с разъемом «банан» красный 11 кВ | 1 |
Зонд острый с разъемом «банан» черный 11 кВ | 1 |
Кабель последовательного интерфейса USB | 1 |
Кабель сетевой стандарта IEC | 1 |
Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | 1 |
Провод измерительный с разъемами «банан» 10 кВ красный 3 м | 1 |
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | 1 |
Температурный зонд ST-1 | 1 |
Футляр L4 | 1 |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Сертификаты
Свидетельство об утверждении типа средств измерений
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
Диапазон отображения | Разрешение | Основная погрешность |
0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
1,00...9,99 МОм | 0,01 МОм | |
10,0...99,9 МОм | 0,1 МОм | |
100...999 МОм | 1 МОм | |
1,00...9,99 ГОм | 0,01 ГОм | |
10,0...99,9 ГОм | 0,1 ГОм | |
100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
10,0...19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) |
20,0…40,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) В РФ не нормируется |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
50 В | 200 ГОм | 20,0 ГОм |
100 В | 400 ГОм | 40,0 ГОм |
250 В | 1,00 ТОм | 100 ГОм |
500 В | 2,00 ТОм | 200 ГОм |
1000 В | 4,00 ТОм | 400 ГОм |
2500 В | 10,00 ТОм | 400 ГОм |
5000 В | 20,0 ТОм | 400 ГОм |
10 000 В | 40,0 ТОм | - |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
Напряжение UISO | Шаг напряжения |
50…1000 В | 10 В |
1000…5000 В | 25 В |
5000…10000 В | 25 В |
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения | Разрешение | Основная погрешность |
0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA)
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение напряжения постоянного и переменного тока
Диапазон отображения | Разрешение | Основная погрешность |
0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
30...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
- Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
Диапазон отображения | Разрешение | Основная погрешность |
1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
1,00...49,9 мкФ | 0,01 мкФ |
- Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
- Для измерительного напряжения ниже 100 В результат не гарантирован
Измерение температуры окружающей среды
Диапазон отображения | Разрешение | Основная погрешность |
- 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
Дополнительные технические характеристики
Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 |
Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) |
Питание измерителя | Литий-ионный аккумулятор (Li-Ion) 14.8 V 5.3 Ah |
Температура хранения | –25...+70 °C |
Температура рабочая | -20..+50 °C |
Относительная влажность | 20...90 % |
Высота | До 3000 м |
Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
Дисплей | ЖК, графический 5,6" |
Интерфейс | USB или Bluetooth® |
Габаритные размеры | 390?310?180 |
Масса измерителя | около 7 кг |
Таблица сравнения
Измерение | MIC-5005 | MIC-5010 | MIC-5050 | MIC-10k1 |
Напряжение | 5000В: | 5000В: | 5000В: | 10000В: |
Сопротивление | 15 ТОм | 15 ТОм | 20 ТОм | 40 ТОм |
Коэффициенты | Каб, Кпол, DAR, PI | Каб, Кпол, DAR, PI | Каб, Кпол, DAR, PI | Каб, Кпол, DAR, PI |
Измерительный ток | 1,2 мА или 3 мА | 1,2 мА или 3 мА | 1,2 мА, 3 мА, 5 мА | 1,2 мА, 3 мА, 5 мА |
Измерения нарастающим | + | + | + | + |
Коэффициент диэлектрического | + | + | + | + |
Прожиг места повреждения | - | - | + | + |
Ток утечки | + | + | + | + |
Rcont | - | + | + | + |
Емкость | + | + | + | + |
Разрядка емкости кабеля | + | + | + | + |
Напряжение постоянное/переменное | + | + | + | + |
AutoISO/Адаптеры | - | - | AutoISO-5000 | AutoISO-5000 |
Питание | Аккумулятор | Аккумулятор | Аккумулятор или | Аккумулятор или |
Температура окр. среды | - | - | + | + |
Память/ПК | + | + | + | + |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
- DAR - коэффициент диэлектрического поглощения
- PI - индекс поляризации
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
