Измеритель параметров электроизоляции MIC-10

Гарантия производителя
Доставка по Казахстану	Артикул: s04226

Цену уточните у менеджера

Запросить КП Консультация

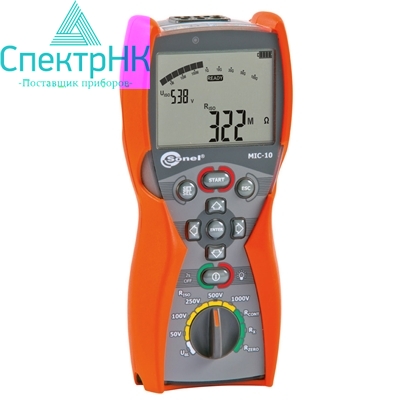

Измеритель параметров электроизоляции MIC-10

MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.

MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Отличительные особенности:

измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В;
измерение сопротивления изоляции до 10 ГОм;
звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
постоянная индикация измеряемого сопротивления;
автоматическая разрядка емкости кабеля после окончания измерения изоляции;
измерение напряжения переменного и постоянного тока до 600 В;
измерение емкости кабеля (в процессе измерения сопротивления изоляции);
измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
низковольтное измерение активного сопротивления;
контроль целостности электрических цепей.

Комплект поставки

	Количество
Зажим «Крокодил» изолированный черный K01	1
Зонд острый с разъёмом «банан» красный	1
Зонд острый с разъемом «банан» черный	1
Крепеж «Свободные руки»	1
Провод измерительный 1,2 м с разъёмами «банан» чёрный	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Ремень для переноски прибора M1	1
Футляр М6	1
Элемент питания алкалиновый 1,5V AA LR6	4

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...600 В	1 В	±(2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм

Диапазон для UN = 50 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...250,0 МОм	0,1 МОм

Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм

Диапазон для UN = 100 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...500,0 МОм	0,1 МОм

Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм

Диапазон для UN = 250 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...2,000 ГОм	0,001 ГОм

Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм

Диапазон для UN = 500 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)

Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм

Диапазон для UN = 1000 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
5,00...10,00 ГОм	0,01 ГОм	±(4% и. в. + 6 е. м. р.)

Измерение емкости

Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ	±(5% и. в. + 5 е. м. р.)

Измерение только в процессе измерения RISO

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 8 В
Выходной ток при R<2 Ом: мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	±(3% и. в. + 3 е. м. р.)

Напряжение на разомкнутых измерительных проводниках: 8…16 В
Выходной ток > 10 мA
Звуковая индикация при сопротивлении < 30 Ом ±10%
Компенсация сопротивления измерительных проводников

Дополнительные технические характеристики?

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
Габаритные размеры	220?100?60 мм
Масса измерителя	около 0,6 кг
Температура хранения	–20...+70° C
Рабочая температура	-10...+50° C

Таблица сравнения

Измерение	MIC-10	MIC-30	TM-2501	MIC-2505	MIC-2510
Напряжение	1000В: 50В, 100В, 250В, 500В, 1000В	1000В: 50...1000В шаг 10В	2500В: 100...2500В шаг 100В	2500В: 500В, 1000В, 2500В	2500В: 50...2500В шаг 10В
Сопротивление	10ГОм	100 ГОм	1000 ГОм	2000 ГОм	2000 ГОм
Коэффициенты	-	Каб/Кпол	Каб/Кпол	Каб/Кпол	Каб/Кпол
Ток утечки	-	+	+	+	+
Rcont	+	+	+	-	+
Емкость	+	+	-	-	+
Разрядка емкости кабеля	+	+	+	+	+
Напряжение постоянное/переменное	+	+	+	+	+
AutoISO/Адаптеры	-	Адаптер WS-04	-	-	AutoISO-2500
Температура окр. среды	-	-	-	-	+ Зонд ST-1
Память/ПК	-	+ OR-1	+ USB	- USB	+ USB или OR-1
Питание (работа) от сети 220В	-	-	+	-	-
Питание (работа) от внешнего аккумулятора	-	-	+	-	-

Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
