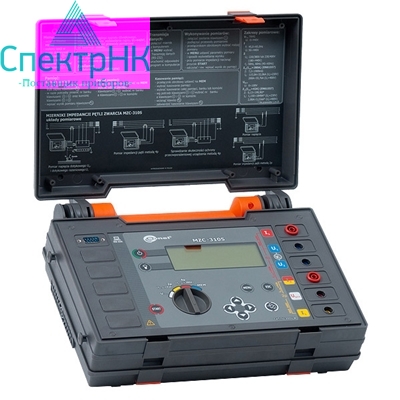

Измеритель параметров электробезопасности мощных электроустановок MZC-310S

Гарантия производителя
Доставка по Казахстану	Артикул: s04323

Цену уточните у менеджера

Запросить КП Консультация

Измеритель параметров электробезопасности мощных электроустановок MZC-310S

Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.

Отличительные особенности:

измерение полного, активного и реактивного сопротивления петли короткого замыкания;
вычисление ожидаемого тока короткого замыкания;
работа в однофазных и трехфазных цепях напряжением 220/380 В и 230/400 В и частотой 45...65 Гц;
измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках измерительным током до 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
измерение сопротивления петли короткого замыкания в электроустановках зданий измерительным током до 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
измерение напряжения переменного тока (True RMS);
измерение частоты переменного тока;
измерение напряжения прикосновения и поражающего напряжения прикосновения;
память 990 результатов измерений;
передача данных в компьютер.

Комплект поставки

	Количество
Зажим «Крокодил» изолированный черный K03	4
Зонд Кельвина одноконтактный	2
Зонд острый с разъемом «банан» желтый	1
Зонд острый с разъемом «банан» черный	1
Кабель двухпроводный 3 м	1
Кабель последовательного интерфейса RS-232	1
Провод измерительный 1,2 м с разъёмами «банан» чёрный	1
Провод измерительный 1,2 м с разъемами «банан» желтый	1
Ремни «Свободные руки»	1
Футляр L1	1
Элемент питания алкалиновый 1,5V LR14	3

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Измерение напряжения

Диапазон	Разрешение	Основная погрешность
0...440 В	1 В	± (2% и. в. + 2 ед. мл. разряда)

Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ? 200 кОм

Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ? 1999 мОм

Диапазон	Разрешение	Основная погрешность
0,0...199,9 мОм	0,1 мОм	± (2% и. в. + 2 мОм)
200...1999 мОм	1 мОм	± (2% и. в. + 2 мОм)

Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)

Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ? 30,6 кА; для Un= 380 В...190 А ? 52,9 кА
Диапазон отображения Iк

Диапазон	Разрешение	Основная погрешность
110,0 А...199,9 A	0,1 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания.
200 A...1999 A	1 A
2,00 кА...19,99 кА	0,01 кА
20,0 кА...199,9 кА	0,1 кА
200 кА...*	1 кА

* 220 кА для Ul-n
380 кА для Ul-l

Измерение напряжения прикосновения UST (поражающего Uт)

Диапазон	Разрешение	Основная погрешность
0...100 В	1 В	± (10% и.в. + 2 ед. мл. разряда)

При расчётах Uт активное сопротивление тела человека принимается - 1 кОм

Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания

Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон измерения
1,2 м	0,13...199,9 Ом
5 м	0,15...199,9 Ом
10 м	0,19...199,9 Ом
20 м	0,25...199,9 Ом

Диапазон отображения Zs, Rs, Xs

Диапазон	Разрешение	Основная погрешность
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 3 ед. мл. разряда)
20,0...199,9 Ом	0,1 Ом	± (2% и. в. + 3 ед. мл. разряда)

Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557

Провод измерительный	Диапазон измерения Iк для Un = 220 В	Диапазон измерения Iк для Un = 380 В
1,2 м	1,10 А...1768 А	1,9 А...3,05 кА
5 м	1,10 А...1338 А	1,9 А...2,54 кА
10 м	1,10 А...1207 А	1,9 А...2,08 кА
20 м	1,10 А...884 А	1,9 А...1,53 кА

Диапазон отображения Iк

Диапазон отображения	Разрешение	Основная погрешность
1,150 А...1,999 А	0,001 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А...19,99 А	0,01 А
20,0 А...199,9 А	0,1 А
200 А...1999 А	1 А
2,00 кА...19,99 кА	0,01 кА
20,0 кА...38,0 кА	0,1 кА

Условия применения

Номинальное напряжение измеряемой цепи Un:
Напряжение фазное	220 В или 230 В
Напряжение междуфазное	380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли	180 В...440 В
Частота номинальная для данной цепи	50 Гц и 60 Гц (45...65 Гц)

Дополнительные технические характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 61010-1	IP20
Питание	Элементы питания алкалиновые LR14 (5 шт.)
Температура хранения	-20...+60°C
Температура номинальная	+20...+25°C
Температурный коэффициент	± 0,1% измеряемого значения /°C
Время до самовыключения	120 секунд
Дисплей	графический 192 х 64 пункта
Стандарт качества	разработка, проект и производство согласно ISO 9001
Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.)

Таблица сравнения

Измерение	MZC-304	MZC-305	MZC-310S
ZL-N	+	+	+
ZL-PE	+	+	+
ZL-L	+	+	+
ZL-PE RCD	+	+	-
Iкз	+	+	+
Uном, В	220/380 230/400 240/415	110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690	220/380 230/400
Zизм, Ом	0,13	0,13	0,0072
Rcont	+	-	-
Память/ПК	+ OR-1	+/USB	+ RS-232

ZL-N – измерение полного сопротивления петли фаза-ноль
ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
ZL-L - измерение полного сопротивления петли фаза-фаза
ZL-PE RCD - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
RL-N – измерение активной составляющей сопротивления петли фаза-ноль
RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
RL-L - измерение активной составляющей сопротивления петли фаза-фаза
Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
Uном, В - номиналное напряжение сети
Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
