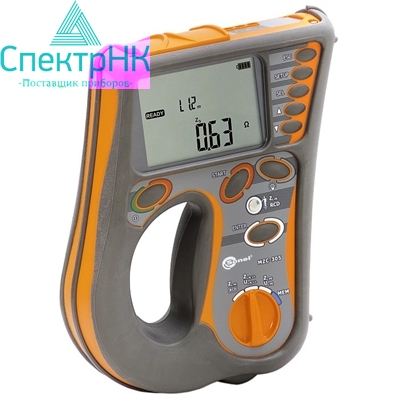

Измеритель параметров цепей электропитания зданий MZC-305

Измеритель параметров цепей электропитания зданий MZC-305

Гарантия производителя

Доставка по Казахстану

Артикул: s04357

Цену уточните у менеджера

Запросить КП Консультация

Измеритель параметров цепей электропитания зданий MZC-305

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.

Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Отличительные особенности

Измерение:

  • действующего значения фазного и междуфазного напряжения переменного тока;
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО.

Вычисление:

  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Контроль:

  • целостности (наличия) нулевого и защитного проводников (до начала измерений).

Сохранение и передача в компьютер:

  • данных измерений и вычислений.

Комплект поставки

Количество

Зажим «Крокодил» изолированный голубой K02

1

Зажим «Крокодил» изолированный красный K02

1

Зонд острый с разъёмом «банан» голубой

1

Зонд острый с разъёмом «банан» красный

1

Зонд острый с разъемом «банан» желтый

1

Кабель последовательного интерфейса USB

1

Провод измерительный 1,2 м с разъемами «банан» голубой

1

Провод измерительный 1,2 м с разъемами «банан» желтый

1

Провод измерительный 1,2 м с разъемами «банан» красный

1

Ремень для переноски прибора M1

1

Футляр L4

1

Элемент питания алкалиновый 1,5V AA LR6

4

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного тока (True RMS)

Диапазон

Разрешение

Основная погрешность

0,0...249,9 В

0,1 В

±(2% и. в. + 4 е. м. р.)

250...750 В

1 В

± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Диапазон измерения согласно IEC 61557

Провод измерительный

Диапазон ZS

1,2 м

0,13...1999 Ом

5 м

0,17...1999 Ом

10 м

0,21...1999 Ом

20 м

0,29...1999 Ом

WS-01, -05

0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS

Диапазон

Разрешение

Основная погрешность

0...19,99 Ом

0,01 Ом

±(5% и. в. + 3 е. м. р.)

20,0...199,9 Ом

0,1 Ом

±(4% и. в. + 3 е. м. р.)

200...1999 Ом

1 Ом

  • Номинальное напряжение сети UnL-N/ UnL-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
  • Рабочий диапазон напряжения: 100…440 В (для ZL-PE и ZL-N) и 100…750В (для ZL-L)
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц
  • Максимальный измерительный ток: 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

Диапазон

Разрешение

Основная погрешность

0...19,99 Ом

0,01 Ом

±(5% и. в. + 5 е. м. р.) от ZS

20,0...199,9 Ом

0,1 Ом

Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В

Диапазон

Разрешение

Основная погрешность

0,058…1,999 A

0,001 A

Определяется по основной погрешности полного сопротивления петли короткого замыкания

2,00...19,99 A

0,01 A

20,0...199,9 A

0,1 A

200...1999 A

1 A

2,00...19,99 кA

0,01 кA

20,0…40,0 кA

0,1 кA

Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)

Диапазон измерения согласно IEC 61557

Провод измерительный

Диапазон ZS

1,2 м

0,43...1999 Ом

5 м

0,47...1999 Ом

10 м

0,51...1999 Ом

20 м

0,59...1999 Ом

WS-01, -05

0,49...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS

Диапазон

Разрешение

Основная погрешность

0...19,99 Ом

0,01 Ом

±(6% и.в. + 10 е.м.р.)

20,0...199,9 Ом

0,1 Ом

±(6% и. в. + 5 е. м. р.)

200...1999 Ом

1 Ом

  • Без отключения УЗО с I?n ? 30 мA
  • Номинальное напряжение сети Un:110В, 115В, 127В, 220В, 230В, 240В, 290В, 400В
  • Рабочий диапазон напряжений: 100…440 В
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Рабочий диапазон частоты: 45…65 Гц

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

Диапазон

Разрешение

Основная погрешность

0..19,99 Ом

0,01 Ом

±(6% + 10 е. м. р.) от ZS

20,0…199,9 Ом

0,1 Ом

±(6% + 5 е. м. р.) от ZS

Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли

Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В

Диапазон

Разрешение

Основная погрешность

0,058…1,999 A

0,001 A

Определяется по основной погрешности полного сопротивления петли короткого замыкания

2,00...19,99 A

0,01 A

20,0...199,9 A

0,1 A

200...1999 A

1 A

2,00...19,99 кA

0,01 кA

20,0…40,0 кA

0,1 кA

Дополнительные технические характеристики

Класс изоляции

двойная, согласно PN-EN 61010-1 и IEC 61557

Категория безопасности

IV 600V (III 1000V), согласно PN-EN 61010-1

Степень защиты корпуса согласно PN-EN 60529

IP54

Питание измерителя

щелочные батарейки 4?1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)

Габаритные размеры

260?190?60 мм

Масса измерителя

около 2,2 кг

Температура хранения

–20...+60° C

Рабочая температура

0...+45° C

Время до самовыключения (Auto-OFF)

120 сек

Количество измерений Z (для щелочных батареек)

>3000 (2 измерения в минуту)

Память результатов измерений

990 ячеек, 3500 результатов

Интерфейс

USB

Таблица сравнения

Измерение

MZC-304

MZC-305

MZC-310S

ZL-N

+

+

+

ZL-PE

+

+

+

ZL-L

+

+

+

ZL-PE RCD

+

+

-

Iкз

+

+

+

Uном, В

220/380
230/400
240/415

110/190
115/200
127/220
220/380
230/400
240/415
290/500
400/690

220/380
230/400

Zизм, Ом

0,13

0,13

0,0072

Rcont

+

-

-

Память/ПК

+
OR-1

+/USB

+
RS-232

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
