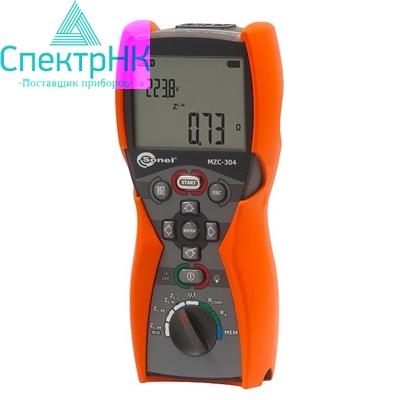

Измеритель параметров цепей электропитания зданий MZC-304

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.

Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основании показаний прибора по измерению и расчету ожидаемого тока короткого замыкания, можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Отличительные особенности

Измерение:

действующего значения фазного и междуфазного напряжения переменного тока;
частоты переменного тока;
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
сопротивления защитных проводников;
электрического сопротивления малым током (металлосвязь).

Вычисление:

активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Контроль:

целостности (наличия) нулевого и защитного проводников (до начала измерений).

Сохранение и передача в компьютер:

данных измерений и вычислений.

Комплект поставки

	Количество
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1
Беспроводной интерфейс OR-1 (USB)	1
Зажим «Крокодил» изолированный жёлтый K02	1
Зонд острый с разъёмом «банан» голубой	1
Зонд острый с разъёмом «банан» красный	1
Крепеж «Свободные руки»	1
Провод измерительный 1,2 м с разъемами «банан» голубой	1
Провод измерительный 1,2 м с разъемами «банан» желтый	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Ремень для переноски прибора M1	1
Футляр М6	1
Элемент питания алкалиновый 1,5V AA LR6	4

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...500 В	1 В	± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение частоты

Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1	±(0.1% и. в. + 1 е. м. р.)

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон ZS
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания ZS
Диапазон	Разрешение	Основная погрешность
0...19.99 Ом	0.01 Ом	±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом	0,1 Ом	±(5% и. в. + 5 е. м. р.) от ZS

Рассчитывается и отображается для ZS < 200 Ом

Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)

Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом	±(6% и. в. + 5 е. м. р.)

Без отключения УЗО с I?n ? 30 мA
Номинальное напряжение сети Un:220 В, 230 В, 240 В
Рабочий диапазон напряжений: 180…270 В
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от ZS

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA)
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(2% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток < 8 мA
Звуковая индикация при сопротивлении < 30 Ом±50%
Компенсация сопротивления измерительных проводников

Дополнительные технические характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP65
Питание измерителя	щелочные батарейки 4?1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры	220?98?58 мм
Масса измерителя	около 1 кг
Температура хранения	–20...+70° C
Рабочая температура	0...+50° C
Время до самовыключения (Auto-OFF)	устанавливается в меню прибора
Количество измерений Z (для щелочных батареек)	>5000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 10000 результатов
Интерфейс	радиоканал OR-1

Таблица сравнения

Измерение	MZC-304	MZC-305	MZC-310S
ZL-N	+	+	+
ZL-PE	+	+	+
ZL-L	+	+	+
ZL-PE RCD	+	+	-
Iкз	+	+	+
Uном, В	220/380 230/400 240/415	110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690	220/380 230/400
Zизм, Ом	0,13	0,13	0,0072
Rcont	+	-	-
Память/ПК	+ OR-1	+/USB	+ RS-232

ZL-N – измерение полного сопротивления петли фаза-ноль
ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
ZL-L - измерение полного сопротивления петли фаза-фаза
ZL-PE RCD - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
RL-N – измерение активной составляющей сопротивления петли фаза-ноль
RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
RL-L - измерение активной составляющей сопротивления петли фаза-фаза
Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
Uном, В - номиналное напряжение сети
Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
