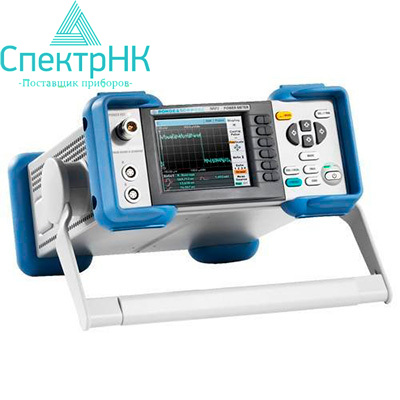

Измеритель мощности Rohde & Schwarz NRP2
|
|
|
|
|
|
Гарантия производителя
Производитель: Rohde & Schwarz
Доставка по Казахстану
Артикул: s06210Цену уточните у менеджера
Точное определение мощности радиочастотного сигнала относится к наиболее важным и сложным задачам измерений. Обычно, первичные преобразователи мощности (датчики мощности) рассчитаны на работу с определенными типами сигналов и на определенные виды модуляции, а измерители мощности разрабатываются с учетом требований пользователя к представлению (отображению) результатов измерений.
Измеритель мощности R&S®NRP2 представляет собой универсальный базовый блок, поддерживающий все измерительные функции различных типов датчиков мощности в диапазоне частот до 110 ГГц и значений мощности от -70 до +45 дБм.
Технические характеристики
NRP2Функции измеренийВходы/выходы
| Измерительные каналы | R&S®NRP2 | 1 |
| R&S®NRP2 + NRP-B2 | 2 | |
| R&S®NRP2 + NRP-B2 + NRP-B5 | 4 | |
| Одноканальные | Согласно спецификации датчика мощности, дополнительно: отношения измеренной величины к постоянному значению; установка и редактирование опорного значения; сохранение макс. и мин. значений. | |
| Многоканальные | Одновременно до 4-х каналов: индивидуальные результаты; коэффициенты; относительные показатели и разница результатов | |
| Отображение | Абсолютные значения | Вт, дБм, дБмкВ |
| Относительные значения | дБ, ?% или отношение (КСВ, обратные потери, коэффициент отражения) | |
| Дисплей | Тип | Цветной TFT, 1/4VGA (разрешение 320х240 пикселей), с регулируемой задней подсветкой |
| Количество измерений | Одновременно может быть представлено до 4-х окон. Каждое окно может быть настроено на отдельное измерение. | |
| Режим отображения | Цифровой, цифровой и аналоговый, графическое представление зависимости мощности от времени (режим Scope) | |
| Интерфейсы | Ethernet и GPIB | Для дистанционного управления прибором, |
| USB (тип В) | Для загрузки обновленных версий встроенного программного обеспечения. | |
| Передняя панель | А, В (опция NRP-B2) | Разъемы для подключения датчиков мощности серии NRP-Zxx. |
| Тип ODU Mini-Snap® L, розетка 6-пин | ||
| POWER REF (опция NRP-B7) | Разъем тестового генератора для проверки датчиков мощности. | |
| Тип N (female), 1 мВт/50 МГц, НК (CW) и импульсный сигнал (10 кГц) | ||
| Задняя панель | А и В (опция NRP-B6) или | Разъемы для подключения датчиков мощности серии NRP-Zxx. |
| C и D (опция NRP-B2 и NRP-B5). | Тип ODU Mini-Snap® L, розетка 6-пин | |
| OUT1 | Выход для аналогового сигнала, напряжением от 0 до 3,3 В (пропорционально измеренному значению). Тип BNC. | |
| TRIG / OUT2 | Разъем для подачи внешнего управляющего сигнала, либо как | |
| 2-й аналоговый выход. Тип BNC. | ||
| Питание | Параметры сети | 220 - 240 В, 50-60 Гц |
| 100 - 120 В, 50-60 Гц и 400 Гц | ||
| Габаритные размеры | Ш-В-Г (мм) | 274-112-267 |
| Масса | (кг) | 2,5 |
